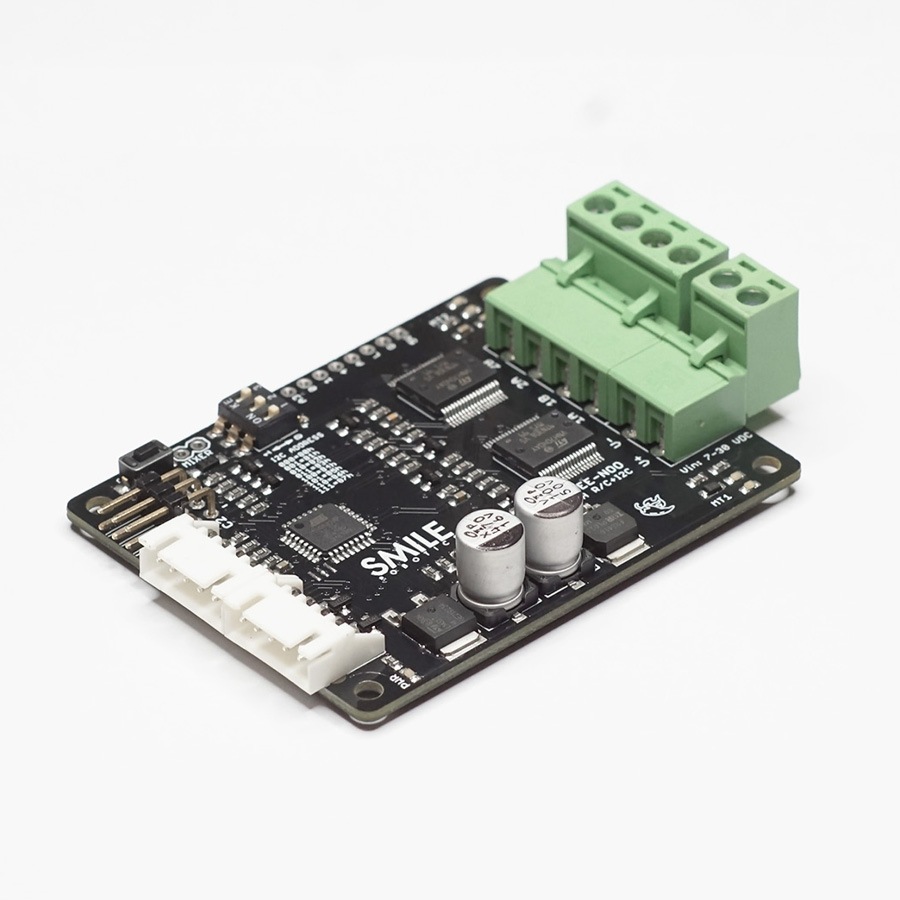

INEX บอร์ดขับมอเตอร์ PRIK-KEE-NOO 2-CH R/C+I2C

PRIK-KEE-NOO 2-CH R/C + I2C เป็นบอร์ดขับดีซีมอเตอร์ชนิดแปรงถ่านขนาดเล็กแบบ 2 ช่อง ถูกออกแบบมาเพื่อทดแทนสินค้ารุ่น PRIK-THAI 2-CH R/C + I2C ด้วยการออกแบบให้มีขนาดเล็ก รองรับการสั่งใช้งานได้หลายรูปแบบ ไม่ว่าจะเป็นโหมด I2C ที่สามารถรองรับการตั้งค่า Address ประจำบอร์ดได้ถึง 8 รูปแบบ ทำให้สามารถต่อพ่วงบอร์ดและสั่งงาน PRIK-KEE-NOO 2-CH R/C + I2C ได้ถึง 8 ชุดในเวลาเดียวกัน หรือในโหมด R/C ซึ่งสามารถเชื่อมต่อกับ R/C Receiver ได้โดยตรง สามารถเลือกเปิด/ปิด โหมด 2WD R/C Mixer ได้ด้วยจั้มเปอร์เพียงตัวเดียว อีกทั้งยังมีขนาด รูเจาะ และพอร์ตเชื่อมต่อที่เหมาะสมกับบอร์ดสมองกลฝังตัว KidBright โดยตรง ลดความผิดพลาดในการเชื่อมต่อซึ่งเหมาะกับบุคคลที่กำลังเริ่มศึกษา อีกทั้งมีน้ำหนักเบา ซึ่งภายในบอร์ดได้ติดตั้งวงจรลดแรงดันเพื่อจ่ายไฟให้กับขา 5V ของบอร์ดสมองกลฝังตัว KidBright ทำให้ไม่จำเป็นต้องต่อไฟเลี้ยงให้กับสมองกลฝังตัว KidBright โดยบอร์ด PRIK-KEE-NOO 2-CH R/C + I2C หนึ่งบอร์ดสามารถขับมอเตอร์ได้จำนวน 2 ชุด PRIK-KEE-NOO 2-CH R/C + I2C เป็นบอร์ดขับดีซีมอเตอร์ชนิดแปรงถ่าน เพื่อใช้ควบคุมความเร็วและควบคุมทิศทางการหมุนของมอเตอร์โดยใช้ไอซีเบอร์ VNH7040AY จาก ST Microelectronic ซึ่งเป็น Full H-bridge motor driver ที่มีความสามารถในการขับกระแสไฟฟ้าได้สูง ทนทาน และเหมาะกับมอเตอร์หลากหลายขนาด โดยบอร์ดขับได้ถูกพัฒนาให้ตอบสนองความต้องการในเรื่องการออกแบบให้มีขนาดเล็ก ใช้งานง่าย ระบายความร้อนได้ดี และยังคงไว้ซึ่งคุณสมบัติด้านความทนทาน PRIK-KEE-NOO 2-CH R/C + I2C เหมาะสำหรับนักเรียน นักศึกษา เมกเกอร์และผู้เริ่มต้นประดิษฐ์หุ่นยนต์ ตัววงจรมีขนาดเล็ก น้ำหนักเบา โดยภาคขับมอเตอร์ 1 ข้างสามารถขับโหลดกระแสต่อเนื่องได้สูงสุดถึง –A และขับกระแสชั่วขณะได้ –A ที่แรงดันไฟฟ้า 24V รับสัญญาณควบคุมความเร็วของมอเตอร์ผ่านขาสัญญาณที่ถูกสร้างขึ้นจากบอร์ด อีกทั้งภายในบอร์ดได้ออกแบบให้มีวงจรป้องกันความเสียหายจากการต่อไฟเลี้ยงกลับขั้ว และมีระบบตัดการทำงานเมื่ออุณหภูมิสูงเกินไป คุณสมบัติ – IC Full bridge motor drive เบอร์ VNH7040AY – ขับกระแสไฟฟ้าชั่วขณะ —A (ขับกระแสไฟฟ้าต่อเนื่อง –A) ที่แรงดัน 24VDC – แรงดันไฟฟ้าอินพุต VCC 7-30VDC (แรงดันไฟฟ้าสูงสุดเอาร์พุตสูงสุด จะมีค่าเท่ากับ 0.98 เท่าของแรงดันใช้งาน (VCC) โดยสามารถเขียนแทนด้วยสมการ Voutput = 0.98 x VCC) – มีปุ่มกดสำหรับทดสอบการทำงานโดยรวมของบอร์ด – ควบคุมความเร็วและทิศทางมอเตอร์ด้วยสัญญาณ I2C หรือ PWM R/C Receiver – ในโหมด R/C สามารถเลือกเปิด/ปิด โหมด 2WD R/C Mixer ได้ด้วยจั้มเปอร์ – สามารถใช้งานการเชื่อมต่อแบบ I2C ได้กับระดับแรงดันตั้งแต่ 2.7V – 5V – ในโหมด I2C สามารถตั้งค่า Address ประจำบอร์ดได้ถึง 8 รูปแบบ – สามารถอ่านค่าระดับแรงดันไฟขาเข้าบอร์ดได้ผ่าน I2C – สามารถอ่านค่ากระแสขับโหลดโดยประมาณของแต่ละช่อง Output ได้ผ่าน I2C – แสดงทิศทางการหมุนด้วย LED – มีวงจรป้องกันการจ่ายไฟเลี้ยงกลับขั้ว – ตัดการทำงานเมื่อมีอุณหภูมิสูงเกินกว่า 100 C – ขนาด PCB 55 x 70 mm. #Applicationboard #Robotics #แผงวงจรขับมอเตอร์ #motordriver #บอร์ดขับมอเตอร์ #Smile Robotics
