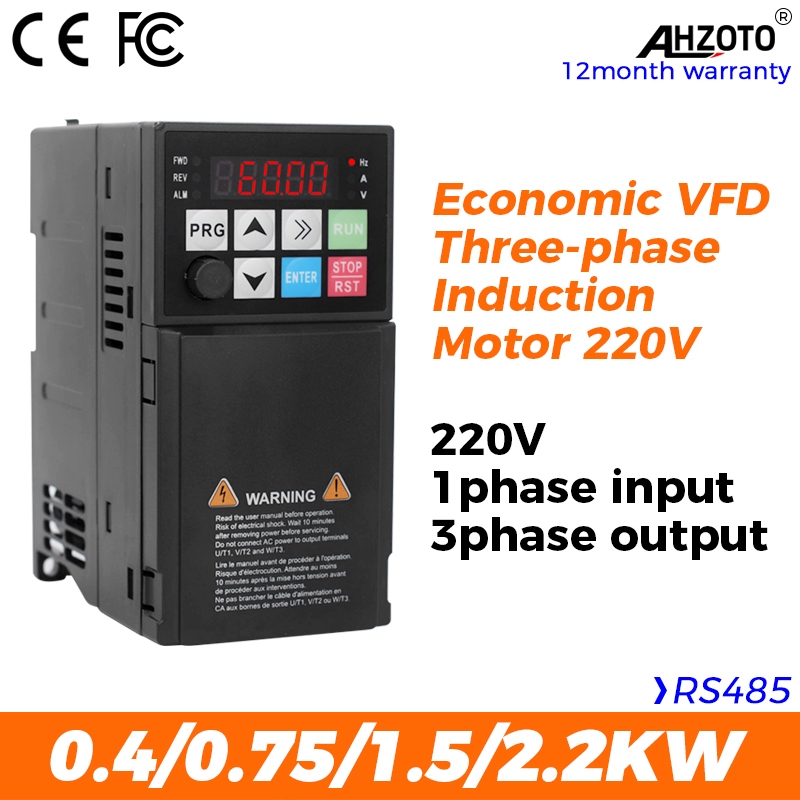

220v VFD อินพุต 1ph 220V เอาต์พุต 3ph 220V มอเตอร์ความเร็วระเบียบความถี่ไดร์เวอร์เศรษฐกิจอินเวอร์เตอร์

คำอธิบายการเดินสายไฟ 1. S (L1) / T (L2) เป็นขั้วอินพุต AC220V เฟสเดียว L1 คือสายสด L2 เป็นสายกลางและการเดินสายจริงไม่จำเป็นต้องแยกความแตกต่างระหว่างสายกลางและสายสด. เป็นขั้วส่งออกสามเฟสของ VFD, ซึ่งสามารถเชื่อมต่อกับมอเตอร์โดยไม่ต้องแยกแยะคำสั่ง. พบมอเตอร์ย้อนกลับโปรดเปลี่ยนสายเคเบิลสองเส้นใน U / V / W 2. ขั้วอินพุต AC380V สามเฟสและ R / S / T เป็นอินพุตสายสดสามเฟส R / S / T เป็นขั้วอินพุต AC380V สามเฟสและ R / S / T เป็นอินพุตสายสดสามช่อง ในสายที่เกิดขึ้นจริงไม่มีลำดับเฟส เป็นขั้วส่งออกสามเฟสของ VFD, ซึ่งสามารถเชื่อมต่อกับมอเตอร์โดยไม่ต้องแยกแยะคำสั่ง. พบมอเตอร์ย้อนกลับโปรดเปลี่ยนสายเคเบิลสองเส้นใน U / V / W พารามิเตอร์และคำอธิบาย แรงดันไฟฟ้าอินพุต: 1ph AC220V (200V-240V), 3ph AC380V (340V-440V) ความถี่อินพุตอินพุต: 50 / 60Hz อินพุตอนาล็อก: 0-20mA (ปัจจุบัน), 0-10V (แรงดันไฟฟ้า) แรงดันขาออก: 3ph AC0-240V, 3ph AC0-440V ความถี่ขาออก: 0-500Hz เอาท์พุทรีเลย์: TA, TC. โหมดควบคุมโหมดควบคุม การควบคุม V / F, SVC, การควบคุม PID ในตัว, การควบคุม V / F ด้วย V / F, SVC, การควบคุม PID ในตัว, RS485 ฟังก์ชั่นการป้องกัน กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าตก, ความล้มเหลวของโมดูล, รีเลย์ระบายความร้อน, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, การสูญเสียเฟสอินพุตและเอาต์พุต, การปรับพารามิเตอร์มอเตอร์ที่ผิดปกติ, ความล้มเหลวของหน่วยความจำภายใน สำหรับฟังก์ชั่นเพิ่มเติมโปรดขอคู่มือผู้ใช้จากฉัน >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ข้อควรระวังด้านความปลอดภัย 1. ข้อกำหนดของผลิตภัณฑ์โปรดตรวจสอบว่าบรรจุภัณฑ์ฉลากและข้อมูลจำเพาะของผลิตภัณฑ์สอดคล้องกับคำสั่งซื้อหรือไม่ 2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด 3. ก่อนเดินสายโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อพลังงานอินพุต 4. โปรดจ้างวิศวกรไฟฟ้ามืออาชีพเพื่อดำเนินการเดินสายไฟ 5. เทอร์มินัลภาคพื้นดินจะต้องมีการต่อสายดิน 6. ก่อนการตรวจสอบและบำรุงรักษาโปรดตัดการเชื่อมต่อแหล่งจ่ายไฟวงจรหลัก 7. กรุณาเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ 8. อย่าสัมผัสขั้วสายไฟของ VFD แรงดันไฟฟ้าสูงเป็นอันตรายมาก 9. เมื่อเปิดเครื่องอย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้ว 10. อย่าดัดแปลงความถี่โดยไม่ได้รับอนุญาต
