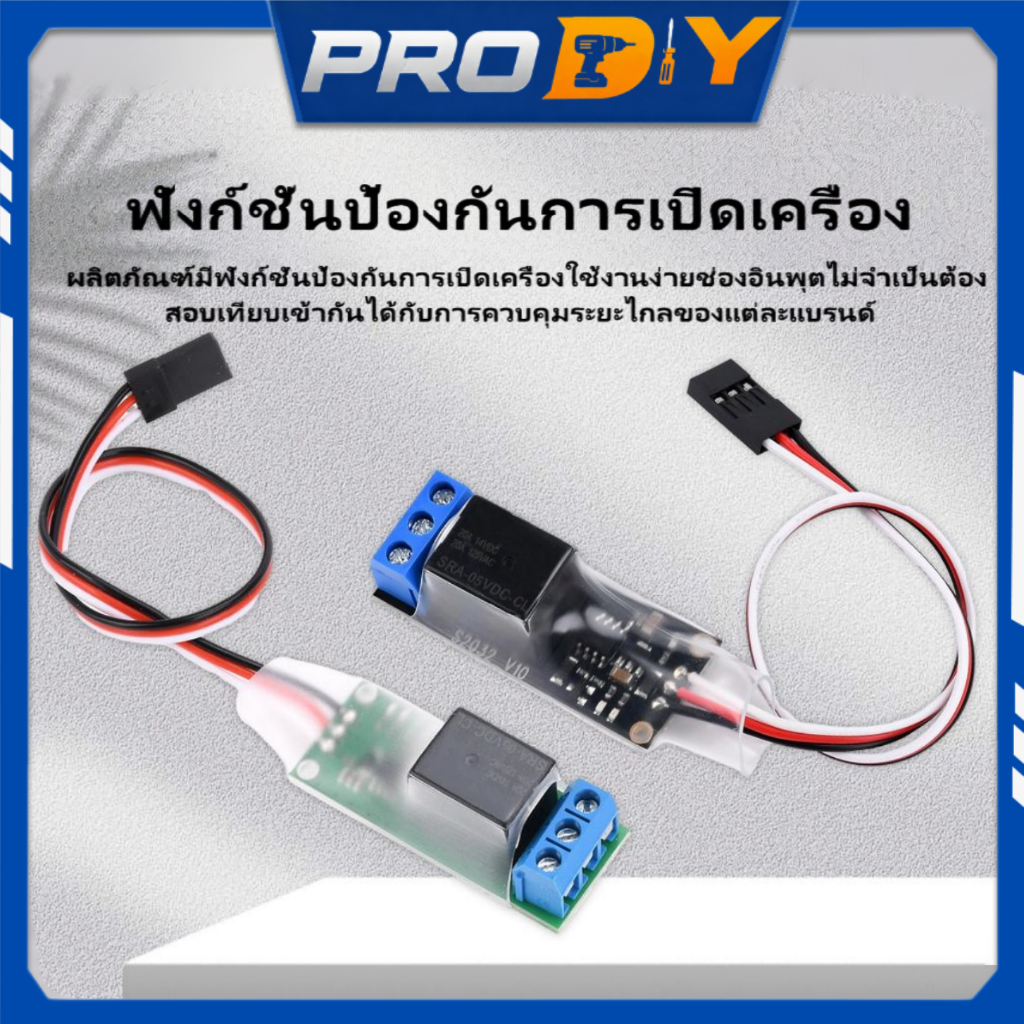

พร้อมส่ง โมดูลรีเลย์ PWM 20A 5-12V ควบคุมไฟ LED กล้อง Remote Switch สำหรับรถบังคับ วิทยุ อากาศยาน

โมดูลสวิตช์รีเลย์ PWM สำหรับเครื่องบินบังคับ/รถบังคับ รองรับสัญญาณ 5V กระแสสูงสุด 20A คุณสมบัติของผลิตภัณฑ์ รองรับเฉพาะตัวรับสัญญาณ 5V – หากใช้แรงดันไฟสูงกว่านั้น โมดูลอาจเสียหายได้ (หากตัวรับและมอเตอร์เซอร์โวใช้แรงดันสูง ให้ต่อโมดูลลดแรงดันแบบอนุกรมที่อินพุต) อินพุตสัญญาณมอเตอร์เซอร์โว 1 ช่อง – ควบคุมสวิตช์อิเล็กทรอนิกส์ 1 ตัว หน้าสัมผัสแบบปกติเปิด รองรับกระแสสูงสุด 20A ระบบป้องกันการเปิดเครื่องในตัว – ใช้งานง่าย ช่องสัญญาณอินพุตไม่ต้องปรับเทียบ เข้ากันได้กับอุปกรณ์ควบคุมระยะไกลทุกยี่ห้อ วัสดุคุณภาพสูง – การออกแบบแบบเปิด ระบายความร้อนได้ดีเยี่ยม ใช้งานได้หลากหลาย – ควบคุมการเปิด/ปิดอุปกรณ์ไฟฟ้าต่างๆ จากระยะไกล เช่น ไฟนำทาง ไฟส่องสว่าง ไฟฉาย อุปกรณ์ส่งเสียงเตือน รวมถึงควบคุมชัตเตอร์กล้องหรือสลับระหว่างโหมดวิดีโอและภาพถ่าย พารามิเตอร์ทางเทคนิค (แยกตามรุ่น) รุ่นแรงดันต่ำ: ช่วงแรงดันใช้งาน 3.3V - 5.2V (ห้ามเกิน 5.2V มิฉะนั้นโมดูลอาจไหม้ได้) รุ่นแรงดันสูง: ช่วงแรงดันใช้งาน 5.2V - 12V (เหมาะสำหรับตัวรับสัญญาณส่วนใหญ่) คำแนะนำในการใช้งาน การเชื่อมต่อ เสียบสายสัญญาณเข้ากับช่องสัญญาณที่ว่างบนตัวรับสัญญาณ (ช่องนี้ต้องตรงกับคันโยกสวิตช์บนรีโมท) หลังจากเชื่อมต่อแล้ว ไฟ LED สีแดง (แสดงสถานะพลังงาน) จะสว่างขึ้น เมื่อช่องสวิตช์บนรีโมทอยู่ในสถานะเปิด → ไฟ LED สีน้ำเงิน (แสดงสถานะการทำงาน) จะสว่างขึ้น เมื่อช่องสวิตช์อยู่ในสถานะปิด → ไฟ LED สีน้ำเงินจะดับลง โหมดการทำงาน LED สีแดง: ไฟแสดงสถานะพลังงาน LED สีน้ำเงิน: ไฟแสดงสถานะการทำงานของรีเลย์ การสั่งงาน สลับสวิตช์ที่เกี่ยวข้องบนรีโมท (จากปิดเป็นเปิด) → LED สีเขียวจะสว่างขึ้น และรีเลย์จะเริ่มทำงาน คำถามที่พบบ่อย (FAQ) 1. โมดูลสวิตช์นี้มีแหล่งจ่ายไฟเอาต์พุตในตัวหรือไม่? ไม่มีฟังก์ชันเอาต์พุต มันทำหน้าที่เป็นเพียงสวิตช์แบบขั้วเดียวสองทางเท่านั้น (แรงดันเอาต์พุตจะเท่ากับแรงดันอินพุต) 2. ความแตกต่างระหว่างสวิตช์อิเล็กทรอนิกส์และรีเลย์คืออะไร? รีเลย์: รองรับกระแสสูงกว่า (สูงสุด 20A) ใช้ได้ทั้งไฟ AC และ DC สวิตช์อิเล็กทรอนิกส์: โดยทั่วไปเชื่อมต่อกับไฟ DC เท่านั้น 3. สวิตช์นี้ถูกควบคุมด้วยรอบการทำงาน PWM หรือไม่? ใช่ สัญญาณควบคุมเป็นสัญญาณ PWM มาตรฐานสำหรับเครื่องบินจำลอง (คาบสัญญาณ 20ms, ความกว้างพัลส์ 1-2ms) 4. สัญญาณทริกเกอร์เฉพาะและอัตราเฟรมคืออะไร? ความกว้างพัลส์ 1ms - 1.3ms → สถานะ A ความกว้างพัลส์ 1.7ms - 2ms → สถานะ B การสลับจาก A→B คือ "เปิด" และ B→A คือ "ปิด" 5. ทำไมไฟสีแดงติดตลอด แต่ไฟสีน้ำเงินดับ? ปัญหานี้มักเกิดจากสัญญาณ PWM ที่ป้อนเข้า ให้ตรวจสอบ: สัญญาณ PWM ที่ส่งออกเป็นปกติหรือไม่ (ใช้เครื่องทดสอบเซอร์โว) ระยะการส่งสัญญาณมากพอหรือไม่ (ลองปรับระยะของรีโมทไปที่ค่าสูงสุด) 6. สามารถใช้ควบคุมการหมุนไปข้างหน้าและถอยหลังของมอเตอร์ได้หรือไม่? ไม่ได้ โมดูลนี้สามารถควบคุมวงจรให้ "เปิด" หรือ "ปิด" ได้เท่านั้น 7. สามารถควบคุมอุปกรณ์หลายตัวพร้อมกันได้หรือไม่? ไม่ได้ ปัจจุบันเป็นแบบช่องสัญญาณเดียว (ช่องควบคุมระยะไกล 1 ช่อง ควบคุมรีเลย์ได้ 1 ตัว) 8. สามารถต่อเฉพาะสายสัญญาณโดยไม่ต่อสายไฟได้หรือไม่? ได้ รีเลย์เป็นเพียงสวิตช์ ดังนั้นสามารถใช้เชื่อมต่อหรือสลับสายสัญญาณได้ 9. รีเลย์นี้ทนแรงดันและกระแสได้สูงสุดเท่าไร? กระแสสูงสุด: 20A แรงดันสูงสุด DC: 24V แรงดันสูงสุด AC: 125V รายการบรรจุภัณฑ์ โมดูลสวิตช์สำหรับโมเดลเครื่องบิน × 1
