Usr-es1 W5500 โมดูลเครือข่ายอีเธอร์เน็ต SPI เป็น LAN Ethernet TCP IP 51 STM32 โปรแกรมควบคุมไมโคร W5100

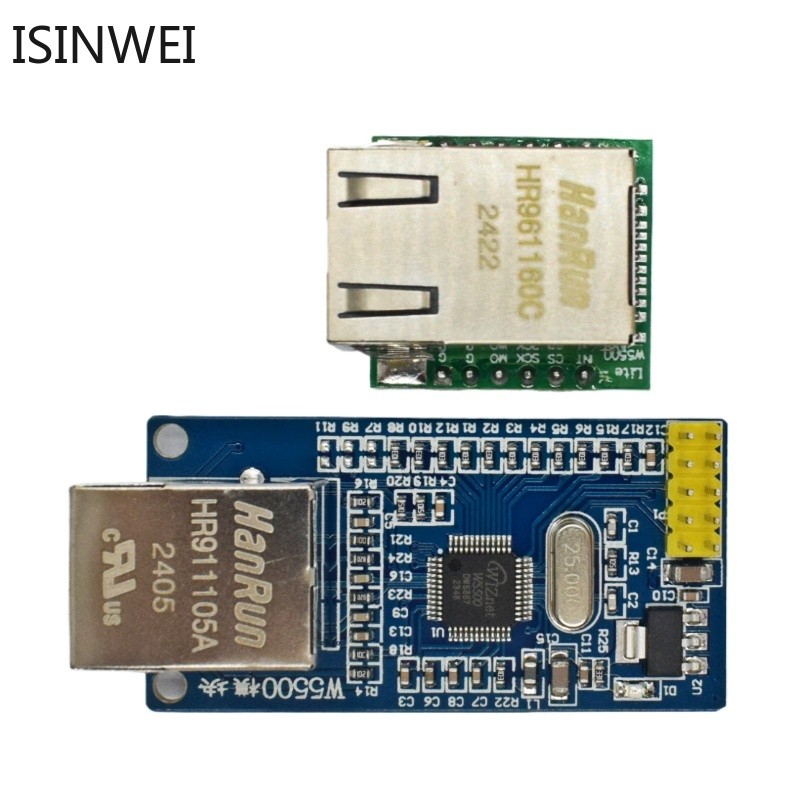

โมดูลเครือข่ายอีเธอร์เน็ต SPI ไปยัง LAN/ Ethernet TCP/IP 51/STM32 โปรแกรมไมโครคอนโทรลเลอร์ มากกว่า W5100 กล้องถ่ายรูป USR-ES1 W5500 แหล่งจ่ายไฟ: แหล่งจ่ายไฟภายนอก 3.3V กระแสไฟฟ้าควรมากกว่า 200mA; อินเทอร์เฟซการควบคุม: ระดับ TTL, อินเทอร์เฟซ 3.3V SPI; ขนาดพีซีบี: 23 * 25 มม. มาตรฐานเครื่องจักรกล: 28.5 * 23 * 24; Usr-es1 เป็นโมดูลอีเธอร์เน็ตของอินเทอร์เฟซ SPI อินเทอร์เฟซคือระดับ TTL 3.3V แรงดันไฟฟ้า +3.3V โปรดตรวจสอบให้แน่ใจว่ากระแสไฟไม่น้อยกว่า 200mA แรงดันไฟฟ้าต่อเนื่องและเสถียร +3.3V. อินเทอร์เฟซ SPI ความเร็วสูง 80MHz ผู้ใช้กองซ้อนโปรโตคอลฮาร์ดแวร์-tcpip ในตัวเกือบไม่เข้าใจความรู้เกี่ยวกับโปรโตคอลเครือข่ายที่ซับซ้อน รองรับซ็อกเก็ตสูงสุด 8 ช่อง รองรับโปรโตคอล TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE การรวมชั้นลิงค์ข้อมูลชั้นทางกายภาพ การปลุก อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรมความเร็วสูง (SPI รุ่น 0, 3) ไบต์ 32K ภายใน 32K ไบต์รับบัฟเฟอร์ ฝังชั้นทางกายภาพ 10BaseT / 100BaseTX Ethernet (PHY) รองรับการเจรจาอัตโนมัติ (ดูเพล็กซ์เต็มรูปแบบ 10/100 หรือครึ่งเพล็กซ์) ไม่รองรับแพทช์ IP ไม่รองรับแพทช์ IP แรงดันไฟฟ้าที่ใช้งานได้ของสัญญาณแรงดันไฟฟ้า 3.3V, I / O และ 5V จอแสดงผล LED แบบเต็ม (ดูเพล็กซ์เต็มหรือครึ่งเพล็กซ์การเชื่อมต่อเครือข่ายความเร็วเครือข่ายแอคทีฟ) แพคเกจประเภทพินขนาดเล็กพิเศษสะดวกสำหรับการใช้งานแบบฝังตัว โปรแกรมตัวอย่าง C ได้แก่ แอปพลิเคชันโครงการตัวอย่าง C โมดูลเครือข่ายอีเธอร์เน็ต W5500 โปรโตคอล TCP / IP แบบมีสาย: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE รองรับซ็อกเก็ตอิสระ 8 ช่องพร้อมกัน รองรับโหมด Power down รองรับ Wake on LAN over UDP อินเทอร์เฟซอุปกรณ์ต่อพ่วงอนุกรมความเร็วสูง (SPI MODE 0, 3) หน่วยความจำภายใน 32Kbytes 32Kbytes สำหรับบัฟเฟอร์ TX / RX 10baset / 100BaseTX Ethernet PHY ฝังตัว การเจรจาอัตโนมัติ (ดูเพล็กซ์เต็มรูปแบบ, 10 และ 100 ตาม) มันไม่รองรับ IP Fragmentation การทำงานของ 3.3V 3.3V พร้อมความทนทานต่อสัญญาณ 5V I / O เอาต์พุต LED LED แบบเต็ม / ครึ่ง, ลิงค์, ความเร็ว, แอคทีฟ) แพ็คเกจปลอดสารตะกั่ว LQFP 48 พิน (แพ็คเกจปลอดสารตะกั่ว 7x7 มม., ระยะห่าง 0.5 มม.) ข้อมูลจำเพาะ: ประเภทชิป: W5500 รองรับทั้ง 3.3V และ 5V โปรโตคอล TCP / IP แบบมีสาย TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 10baset / 100BaseTX Ethernet PHY ฝังตัว รองรับการตอบสนองอัตโนมัติ (โหมดดูเพล็กซ์เต็มรูปแบบ / โหมดดูเพล็กซ์ครึ่งหนึ่ง) รองรับซ็อกเก็ตอิสระ 8 ช่องพร้อมกัน หน่วยความจำภายใน 32Kbytes สำหรับบัฟเฟอร์ Tx / Rx โหมดปิดเครื่อง: รองรับ การปลุกเครือข่าย: การสนับสนุน อินเทอร์เฟซ SPI (SPI MODE 0, 3) การเชื่อมต่อที่สะดวกกับ MCU ขนาด: 55 มม. x 28 มม #USRสถาบันการศึกษา สถาบันการศึกษา สถาบันการศึกษา สถาบันการศึกษา สถาบันการศึกษา สถาบันการศึกษา สถาบันการศึกษา สถาบัน #W5500 #Ethernet #Network #Module #Hardware #SPI #LAN #Ethernet #TCP #IP51 #STM32 #Microcontroller #Program #W5100
