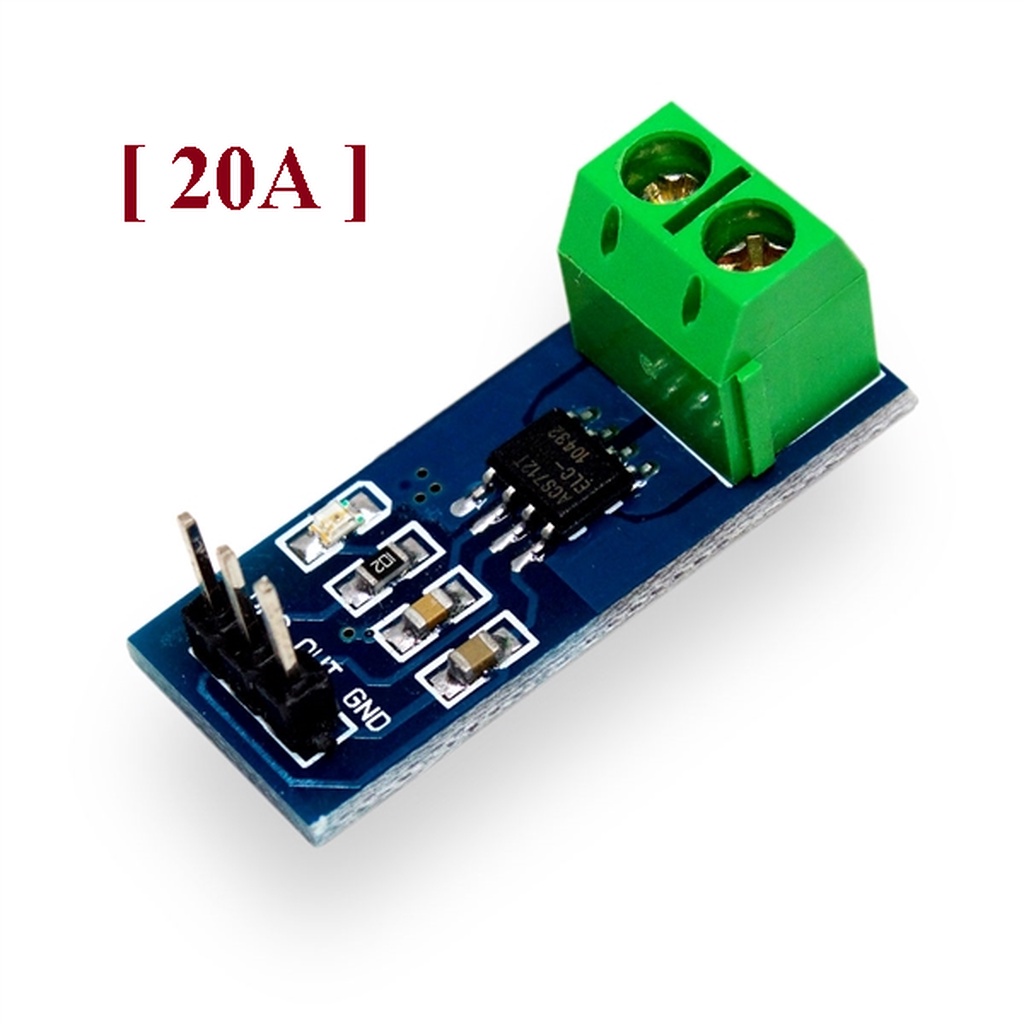

โมดูลวัดกระแสสูงสุด 20 แอมป์ 20A Current Sensor Module ACS712

☑️ สต็อกไทย จัดส่งไว ขอบคุณที่ลูกค้าเลือกเราเป็นส่วนหนึ่งของการสั่งซื้อสินค้าค่ะ! กรณีลูกค้าขอใบกำกับภาษี เพื่อให้ร้านสามารถจัดส่งใบกำกับภาษีพร้อมกับสินค้าไปให้ลูกค้าได้ตรงตามความต้องการ กรุณาทำการส่งข้อมูลต่อไปนี้มาทาง Inbox ได้เลยนะคะ: - ชื่อบริษัท: - ที่อยู่: - เลขผู้เสียภาษี: หากลูกค้ามีคำถามหรือข้อสงสัยใดๆ ด้านการใช้งานติดต่อทาง inbox ได้เลยค่ะ ACS712 20A Current Sensor Module | โมดูลวัดกระแส 20A โมดูลวัดกระแส DC แบบ Hall Effect ที่ใช้ชิป Allegro ACS712ELCTR-20A สามารถวัดกระแสได้ทั้งขั้วบวกและลบในช่วง -20A ถึง +20A ด้วยความแม่นยำสูง ทำงานที่แรงดัน 5V DC และให้ Output voltage แบบ linear 100mV ต่อแอมป์ ทำให้ต่อเข้ากับ Arduino, ESP32 หรือไมโครคอนโทรลเลอร์ได้โดยตรงผ่านขา Analog Input พร้อมโค้ดตัวอย่าง Arduino และ Datasheet ให้ใช้งานได้ทันที Features | คุณสมบัติ - ใช้ชิป ACS712ELCTR-20A จาก Allegro – Hall Effect current sensor ที่มีความน่าเชื่อถือสูง - วัดกระแสได้ทั้งสองทิศทาง (Bi-directional) รองรับช่วง -20A ถึง +20A - Output voltage 100mV/A ที่ 0A output เท่ากับ VCC/2 (2.5V) ทำให้อ่านค่าได้ง่าย - ใช้ไฟเลี้ยง 5V DC กระแสต่ำ เหมาะกับระบบ IoT และ Embedded - โมดูลขนาดเล็ก 31.73 x 13.25 มม. ติดตั้งง่ายด้วยขั้วต่อ screw terminal - มีโค้ดตัวอย่าง Arduino ให้พร้อมใช้งาน และสามารถปรับใช้กับ ESP32, ESP8266 ได้ทันที - ไม่ต้องใช้อุปกรณ์เสริมภายนอก – วงจรพร้อมใช้งาน Specification | สเปค - Chip: ACS712ELCTR-20A - Supply Voltage: 5V DC - Measurement Range: -20A to +20A - Output Voltage at 0A: VCC/2 (2.5V) - Sensitivity: 100mV/A - Dimensions: 31.73 x 13.25 x 14 mm - Weight: 2.72 g Caution | ข้อควรระวัง - ระวังการต่อขั้วไฟเลี้ยงผิดทิศทาง เพราะอาจทำให้ชิปเสียหายได้ ควรตรวจสอบขั้วก่อนจ่ายไฟ - หลีกเลี่ยงการวัดกระแสเกิน 20A ต่อเนื่องเป็นเวลานาน เพราะอาจทำให้ชิปร้อนและเสียหาย - ใช้กับระบบ DC เท่านั้น ห้ามใช้กับไฟ AC โดยตรง - ควรต่อสายวัดกระแสให้แน่นหนาด้วย screw terminal เพื่อลดความต้านทานการสัมผัส Datasheet | เอกสารทางเทคนิค Datasheet (PDF) – รายละเอียดทางเทคนิคจากผู้ผลิต ตัวอย่างโค้ด Arduino | Arduino Code Example // ACS712 Demo Sketch // // Select sensitivity for appropriate ACS712 version: //int Sens = 185; // Sensitivity in mV/A for the 5A version int Sens = 100; // Sensitivity in mV/A for the 20A version //int Sens = 66; // Sensitivity in mV/A for the 30A version const int analogIn = A0; // Analog input pin int OffsetVoltage = 2500; // 0 Current offset Voltage in mV @ 0 amps int RawValue= 0; // Init result variables double Voltage = 0; // double Amps = 0; // void setup(){ Serial.begin(9600); // Start serial monitor } void loop(){ RawValue = analogRead(analogIn); // Read voltage from ASC712 Voltage = (RawValue / 1023.0) * 5000; // Convert to mV Amps = ((Voltage - OffsetVoltage) / Sens); // Convert to amps Serial.print("A/D Read Value = " ); // A/D read value Serial.print(RawValue); // Serial.print("\t mV = "); // ACS712 Output voltage Serial.print(Voltage,3); // Serial.print("\t Amps = "); // Current measured Serial.println(Amps,3); // delay(2500); // Wait a bit then do it again } Support & Warranty | การสนับสนุนและการรับประกัน สินค้าทุกชิ้นผ่านการตรวจสอบคุณภาพก่อนส่ง มั่นใจได้ในประสิทธิภาพการทำงาน หากพบปัญหาหรือมีข้อสงสัยเกี่ยวกับการใช้งาน สามารถติดต่อทีมงาน ModuleMore ได้ตลอด รับประกันสินค้าภายใน 7 วันหลังได้รับสินค้า (เงื่อนไขตามนโยบายร้าน)
