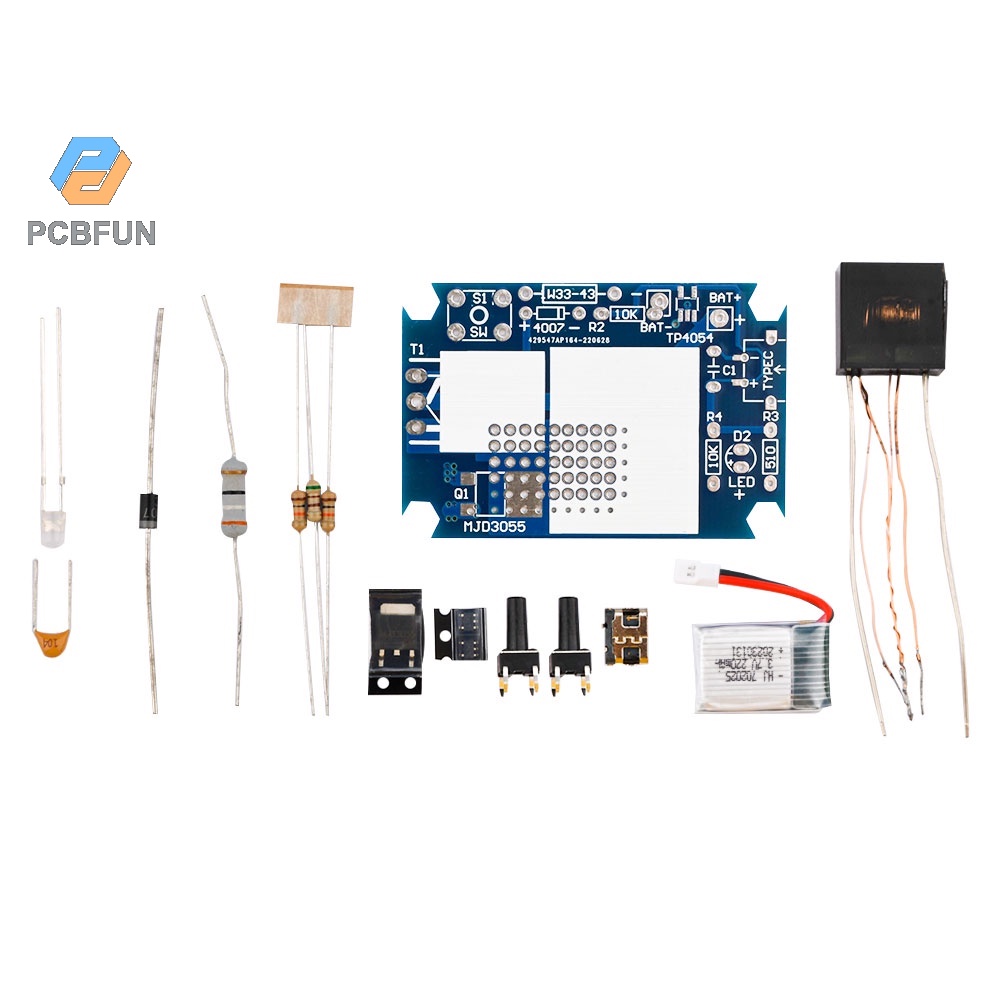

Pcbfun ชุดโมดูลจุดระเบิดไฟฟ้า แรงดันไฟฟ้าสูง 5v แบบชาร์จ Diy

คุณสมบัติของสินค้า: 1. ชุดนี้ทำขึ้นเพื่อเพิ่มขดลวดพร้อมแผนภาพวงจรระดับมืออาชีพสำหรับผู้ที่ชื่นชอบอิเล็กทรอนิกส์ในการศึกษา 2. เมื่อวงจรนี้ทำงานมันจะสร้างส่วนโค้งความถี่สูงที่เสถียรด้วยอุณหภูมิสูงมากซึ่งสามารถจุดชนวนวัสดุที่ติดไฟได้ง่ายดังนั้นบางคนเรียกมันว่าไฟแช็กพลาสม่า 3. บอร์ด PCB ถูกพิมพ์โดยตรงกับพารามิเตอร์ของส่วนประกอบซึ่งสามารถเชื่อมโดยตรงโดยไม่ต้องอ้างถึงแผนภาพวงจรซึ่งค่อนข้างสะดวก 4. อินเทอร์เฟซการชาร์จคืออินเทอร์เฟซ TYPE-C ซึ่งเข้ากันได้กับอินเทอร์เฟซการชาร์จโทรศัพท์มือถือส่วนใหญ่ในปัจจุบัน สามารถชาร์จได้โดยเชื่อมต่อกับที่ชาร์จโทรศัพท์มือถือและไฟแสดงสถานะจะสว่างขึ้นในระหว่างการชาร์จ แต่จะดับลงเมื่อชาร์จเต็ม 5. ผลิตภัณฑ์นี้มีการใช้งานที่หลากหลายและสามารถใช้ในการทดลองการทำความนิยมทางวิทยาศาสตร์ในโรงเรียนมัธยมเครื่องมืออิเล็กทรอนิกส์ไฟแช็กอิเล็กทรอนิกส์การผลิตขนาดเล็กทางวิทยาศาสตร์ ฯลฯ ความแตกต่างระหว่างรุ่นลวดจุดระเบิดยาวและสั้น: แผนภาพวงจรภายในของรุ่นลวดจุดระเบิดยาวและรุ่นลวดจุดระเบิดสั้นเหมือนกัน แต่การเดินสายไฟของแผงวงจรแตกต่างกัน ดังนั้นพารามิเตอร์ไฟฟ้าของพวกเขาจะเหมือนกัน พารามิเตอร์ผลิตภัณฑ์พารามิเตอร์แรงดันใช้งาน: DC 3-5 V กระแสไฟฟ้าทำงาน: 1A-2.5A ฟังก์ชั่นจัดอันดับ: 5-8W อินเทอร์เฟซการชาร์จ: TYPE-C เวลาทำงานต่อเนื่อง: ต้องไม่เกิน 10 วินาที แรงดันชีพจรเอาต์พุต: 0.5KV-0.8KV ความถี่ในการทำงาน: 20KHZ-25KHZ ระยะโค้งที่ระยิบระยับ: 3 มม. - 6 มม เติมบุหรี่ครั้งละประมาณ 200 ถึง 300 บุหรี่ซึ่งเกี่ยวข้องกับความเร็วของแสงบุหรี่ ขนาดโดยรวมหม้อแปลง: 14 มม. * 14 มม. * 7.8 มม ขนาดแบตเตอรี่: 7 * 20 * 25 มม ขนาดแผงวงจรสายไฟยาว: 3.7 ซม. * 5.5 ซม แผงวงจรจุดระเบิดสั้น: 3.58 ซม. * 4.87 ซม. (ไม่รวมหัวจุดระเบิด) เปลือกลวดจุดระเบิดยาว: 6.5 ซม. * 4.9 ซม. * 1.7 ซม. ขนาดเปลือกลวดจุดระเบิดสั้น: 6.24 ซม. * 4.68 ซม. * 1.84 ซม. ข้อควรระวังในการใช้งาน: 1. ไม่สามารถจุดระเบิดได้เป็นเวลานานและเวลาจุดระเบิดต้องไม่เกิน 10 วินาทีต่อครั้งหรือเวลาจุดระเบิดรวมของช่วงพักสั้น ๆ หลาย ๆ ครั้งต้องไม่เกิน 10 วินาที 2. ฉันรู้สึกว่ามันไม่ง่ายที่จะจุดชนวนดังนั้นฉันจึงต้องชาร์จมันอย่างทันท่วงที 3. เนื่องจากระยะเวลาการจุดระเบิดที่ยาวนานของบรรจุภัณฑ์ที่มีแรงดันสูงจึงไหม้ได้ง่ายและเนื่องจากลักษณะพิเศษของผลิตภัณฑ์จึงไม่มีการรับประกัน ดูและยิงอีกครั้ง! รายละเอียดสินค้า: หม้อแปลงถูกปิดผนึกด้วยอีพ็อกซี่เรซินและมีสองขดลวดหลักในหม้อแปลงไฟฟ้า ลวดทองแดงหนาหนึ่งกลุ่มคือขดลวดหลักและอีกกลุ่มหนึ่งของลวดทองแดงชั้นดีคือขดลวดข้อเสนอแนะที่คดเคี้ยว เอาต์พุตรองคือแรงดันไฟฟ้าสูง ลวดทองแดงสองเส้นในหม้อแปลงหนาหนึ่งเส้นและบางหนึ่งเส้นพันเข้าด้วยกันเป็นขั้วบวกตามลำดับที่หางของขดลวดหลักและหัวคดเคี้ยวข้อเสนอแนะเชื่อมต่อกับขั้วบวกของ แหล่งจ่ายไฟ. คณะกรรมการ PCB ใช้คณะกรรมการวัสดุเกรด A เกรดทหาร FR-4 ความอดทนและเสถียรภาพของพารามิเตอร์บางส่วนของคณะกรรมการทำให้วัสดุมีความแข็งแรงมากซึ่งเป็นประโยชน์จากราคาที่สูงเมื่อเทียบกับวัสดุบอร์ดอื่น ๆ บอร์ด PCB ถูกพิมพ์โดยตรงกับพารามิเตอร์ของส่วนประกอบซึ่งสามารถเชื่อมโดยตรงโดยไม่ต้องอ้างถึงแผนภาพวงจรซึ่งค่อนข้างสะดวก ข้อควรระวัง: หากซื้อแพ็คเกจโดยไม่ต้องใช้แบตเตอรี่ผู้ซื้อจะต้องนำแบตเตอรี่อัตราสูงซึ่งสามารถส่งออกกระแสไฟฟ้าได้ถึง 1A ความจุแบตเตอรี่ของบรรจุภัณฑ์ของเราคือ 220MAH และอัตราการคายประจุอยู่ที่ประมาณ 20C ขนาดแบตเตอรี่: 7 * 20 * 25 มม รูปภาพของแบตเตอรี่บรรจุภัณฑ์ (ชุดแบตเตอรี่ที่แตกต่างกันมีการพิมพ์ที่แตกต่างกันและรูปภาพใช้สำหรับอ้างอิงเท่านั้น) ชุด PCB อาจมีสีแตกต่างกันโปรดเข้าใจ รายการสินค้า: รายการจัดส่งจำนวนมากของ DIY: บอร์ด PCB ขนาด 11 นิ้ว แพ็คเกจแรงดันไฟฟ้าสูง Booster * 11 ปุ่ม 6 * 6 * 12 * 2 ความต้านทาน 1W 33 โอห์ม -43 โอห์ม * 1W 33 โอห์ม -43 โอห์ม ไดโอด 1N4007 * 1 ตัวต้านทาน 10K 0.25W * 2 ตัวต้านทานโอห์ม 51O 0.25W * 1 แผ่นแปะทรานซิสเตอร์ MJD3055 * 1 สีน้ำเงิน LED 3 มม. * 11 ตัวเก็บประจุหินเดี่ยว 104 ชิ้น * 104 ตัวเก็บประจุ 104 ก้อน * Tp4054 * 2 ปี พอร์ตชาร์จ TYPE-C * 1 รายการจัดส่งเปลือกลวดจุดระเบิดยาว: ที่อยู่อาศัย 1 ชุดตัวเรือน 1 ชุด สกรู 10 M3 * 8 ขนาด 8 ตัว คอลัมน์ทองแดงผ่านคู่ 4 M3 * 10 สายจุดระเบิดสั้น DIY รายการจัดส่งจำนวนมาก: บอร์ด PCB (รอยแพทช์ขนาดเล็ก) * 1 ตัวต้านทาน 1W 33 โอห์ม * 1 ไดโอด UF4007 * 1 ทรานซิสเตอร์ MJD3055 * 1 บล็อก YTPE_ C * 1 บล็อก YTPE_ ปุ่ม 6 * 6 * 14 * 14 * 1 แพคเกจไฟฟ้าแรงสูง * 1 รายการจัดส่งเปลือกลวดจุดระเบิดสั้น ๆ: เปลือกอะคริลิค 1 ชุด คอลัมน์ไนลอน 2 M3 * 10 ขนาด 2 M3 สกรู 5 M3 * 8 แบบ 5 M3 * 8 สกรู 5 M3 * 6 ตัว
