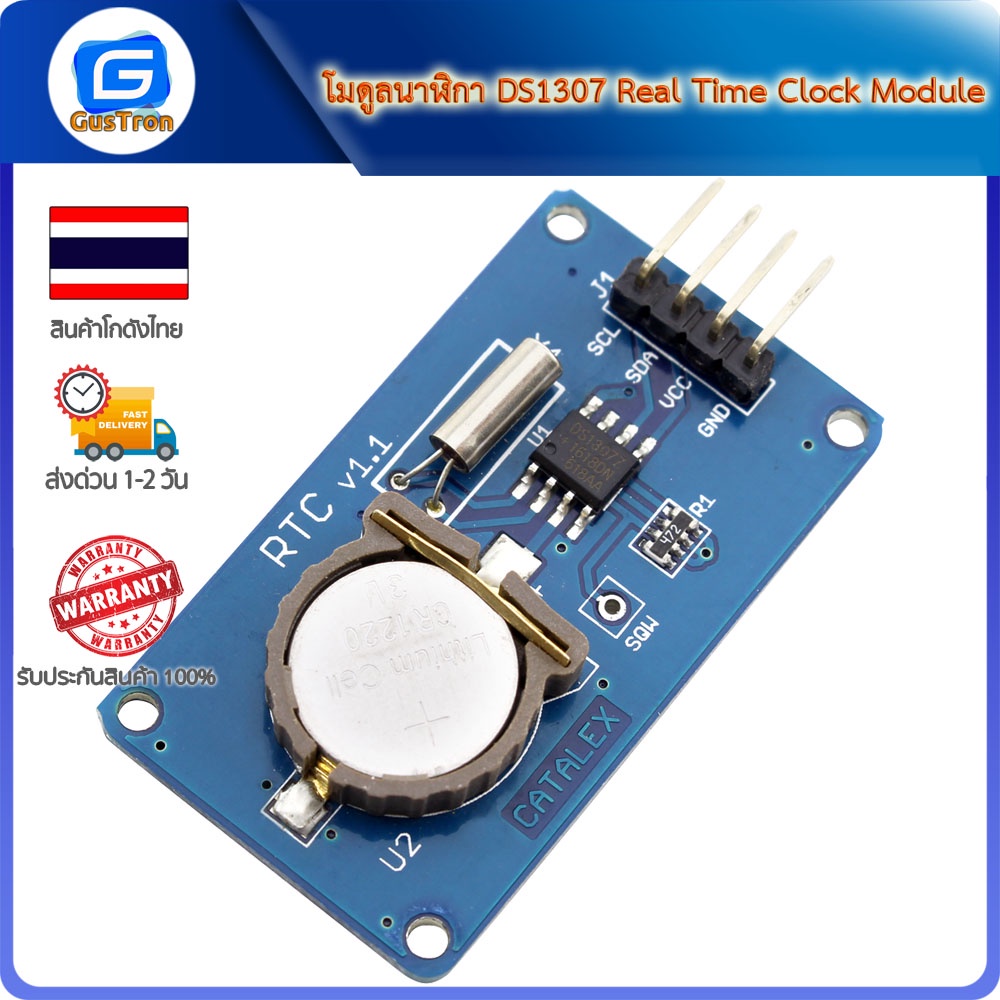

โมดูลนาฬิกา DS1307 Real Time Clock Module

โมดูลนาฬิกา DS1307 Real Time Clock Module โมดูลนาฬิกา RTC DS1307 จาก Catalex สำหรับเป็นนาฬิกาให้กับบอร์ด Arduino ข้อมูล DS1307 Real Time Clock Module Catalex Description: The module is based on the DS1307 high-precision real-time clock module, through the I2C interface to communicate with the microcontroller, can be read in real time the year, month, date, day, hour, minute, second. When buckle button batteries, even though the module is powered down, the clock will continue to chip timing. Module features are as follows: Can be timed to 2100 Control interface for the I2C interface 5VDC power supply recommendations DS1307 address of the module is 0x68 Level control interface for 5V or 3.3V 4 M2 screws positioning holes for easy installation Specification: Project Min Typical values Max Unit Supply volt (Vcc) 4.5 5 5.5 V Battery voltage 2.0 3.0 3.5 V High input 2.2 - VCC +0.3 V Low-level input -0.3 - +0.8 V Size 42X24X12 mm Weight 6 g Interfaces: Control Interface : A total of four pins (GND, VCC, SDA, SCL), GND to ground, VCC is the power supply, SDA I2C interface for the data lines, SCL of I2C interface clock line; Real-time clock IC : DS1307Z, independent timing, communication with the MCU via the I2C interface; Battery Holder : CR1220 battery holder, with the board presented the transposon inserted in the battery to allow continuous real-time clock chip timing. Positioning holes : 4 M2 screws positioning hole diameter is 2.2mm, the positioning of the module is easy to install, to achieve inter-module combination Experimental equipment : An Arduino-compatible motherboard Catduino (not familiar with open source hardware can be understood as Atmega328P microcontroller development board) and a mini USB cable; A real-time clock module; 4 Male to Female Dupont line for control interface and Catduino development board connected to the module; Experimental procedure : 1 with 4 Male to Female DuPont line real-time clock module and Catduino I2C interface to link up and make sure the battery has been installed on the module securely in the following table, shown in Figure Catduino Cable Real-time clock module GND Black line GND 5V Red VCC A4 (SDA) Yellow Line SDA A5 (SCL) White line SCL รับประกันสินค้า 100% - ภายใน 14 วัน (นับจากวันที่ลูกค้าได้รับสินค้า) - เปลี่ยนฟรีทันที !!!! (กรณีสินค้าเกิดความเสียหายจากโรงงานของผู้ผลิตเท่านั้น) เงื่อนไข: 1. ไม่มีรอยไหม้จากการใช้งานผิดวิธี หรือ ร่องรอยการใช้งานผิดประเภทที่ทำให้สินค้าเสียหาย 2. มีเลข Serial รหัสสินค้า จากโรงงานของทางร้านอยู่บนผลิตภัณฑ์(ข้อนี้ถ้าซื้อกับทางร้านจะมีทุกตัวลูกค้าไม่ต้องกังวลนะครับ) บริการให้คำแนะนำปรึกษา ฟรี !!!! ************ ระบบ Shopee ปรับใหม่เป็นการสุ่มขนส่งระหว่าง Kerry กับ Shopee ************ - โอกาสได้ Kerry สูงกว่า - ทางร้านตัดรอบ 13.00 น. สั่งก่อน 13.00 น. ส่งภายในวัน หลังจากนั้นจัดส่งวันถึดไป - สินค้าจัดส่งทุกวันจันทร์ ถึง เสาร์ หยุดวันอาทิตย์
