2s 3A li-ion แบตเตอรี่ลิเธียม 7.4 V 8.4 V 18650 Charger ป้องกัน bms pcm สําหรับ li-ion lipo แบตเตอรี่ cell pack

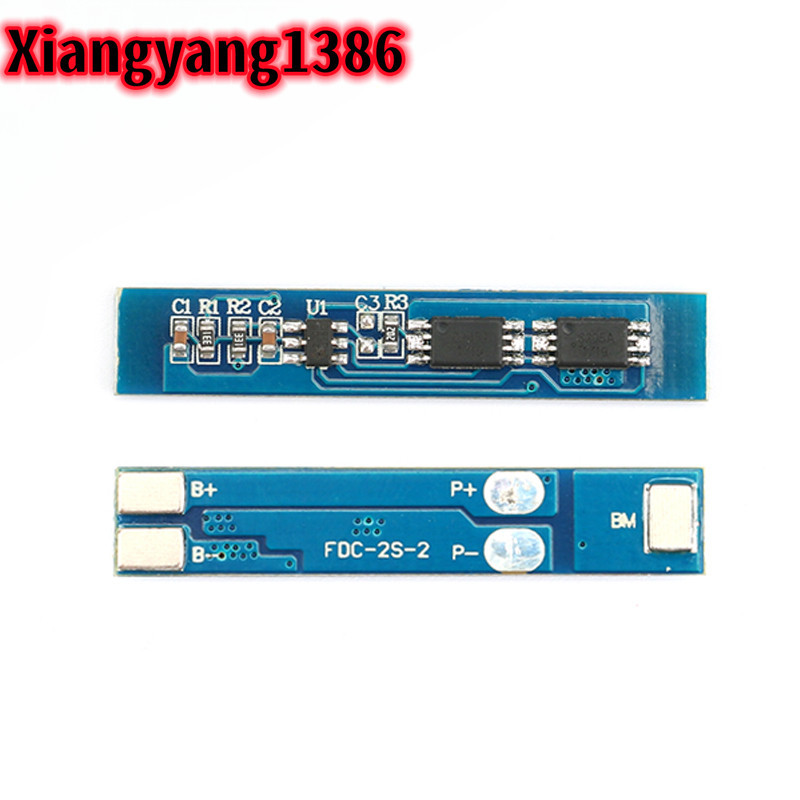

ภาพรวม: ไอซีหลักใช้ส่วนประกอบนำเข้า "ความแม่นยำ" ดั้งเดิม มาพร้อมกับฟังก์ชั่นการป้องกันเช่นการชาร์จไฟเกินการคายประจุกระแสไฟลัดวงจร ฯลฯ เหมาะสำหรับความจุและรูปร่างต่างๆของแบตเตอรี่ลิเธียม 3.7V ใช้ MOSFET คุณภาพสูงเช่น IC, VISHAY, AOS, IR และกระดานสัมประสิทธิ์อุณหภูมิต่ำ FR-4 ที่มีการออกแบบที่ยอดเยี่ยมและการทดสอบที่ครอบคลุมของญี่ปุ่น ขนาดกะทัดรัดเหมาะสำหรับหลายสถานการณ์ที่ต้องการการบูรณาการสูงและต้นทุนต่ำสามารถตอบสนองความต้องการด้านประสิทธิภาพที่หลากหลายและมั่นใจในความปลอดภัยและความน่าเชื่อถือของก้อนแบตเตอรี่ คุณสมบัติของแผงป้องกันแบตเตอรี่ลิเธียม: รุ่นของรุ่น: HX-2S-02 ช่วงแรงดันไฟฟ้าเกิน: 4.25-4.35v ± 0.05v ขนาด: ขนาด: 36 * 6 * 1.0 มม. ช่วงแรงดันไฟฟ้าเกินพิกัด: 2.3-3.0v ± 0.05v กระแสไฟฟ้าทำงานสูง: 3A อุณหภูมิในการทำงาน: -40-- + 50 ℃ กระแสไฟทันทีขนาดใหญ่: 5A สภาพการจัดเก็บ: -40-- + 80 ℃ กระแสคงที่: น้อยกว่า 3uA อายุการใช้งาน: มากกว่า 50000 ชั่วโมง ความต้านทานภายใน: น้อยกว่า 45 เมตรΩการป้องกันไฟฟ้าลัดวงจร: ป้องกันได้ต้องชาร์จเพื่อกู้คืน คำอธิบายขนาดและอุปกรณ์ของแผงป้องกัน ขนาดของแผ่นป้องกันคือ 36 * 6 * 1.0 มม คำอธิบายจุดเชื่อม: การเชื่อมต่อ B + กับขั้วบวกของแบตเตอรี่· B + เชื่อมต่อกับขั้วบวกของแบตเตอรี่ · B - เชื่อมต่อกับขั้วลบของแบตเตอรี่ การเชื่อมต่อ MB กับจุดเชื่อมต่อก่อนแบตเตอรี่ 1 และแบตเตอรี่ 2; · P + เชื่อมต่อกับขั้วบวกของปลายชาร์จ / คายประจุ (แชร์โดยปลายชาร์จ / คายประจุ) · P-connect อิเล็กโทรดลบของปลายชาร์จ / คายประจุ (แชร์โดยปลายชาร์จ / คายประจุ) แผนภาพการเดินสายไฟ:
