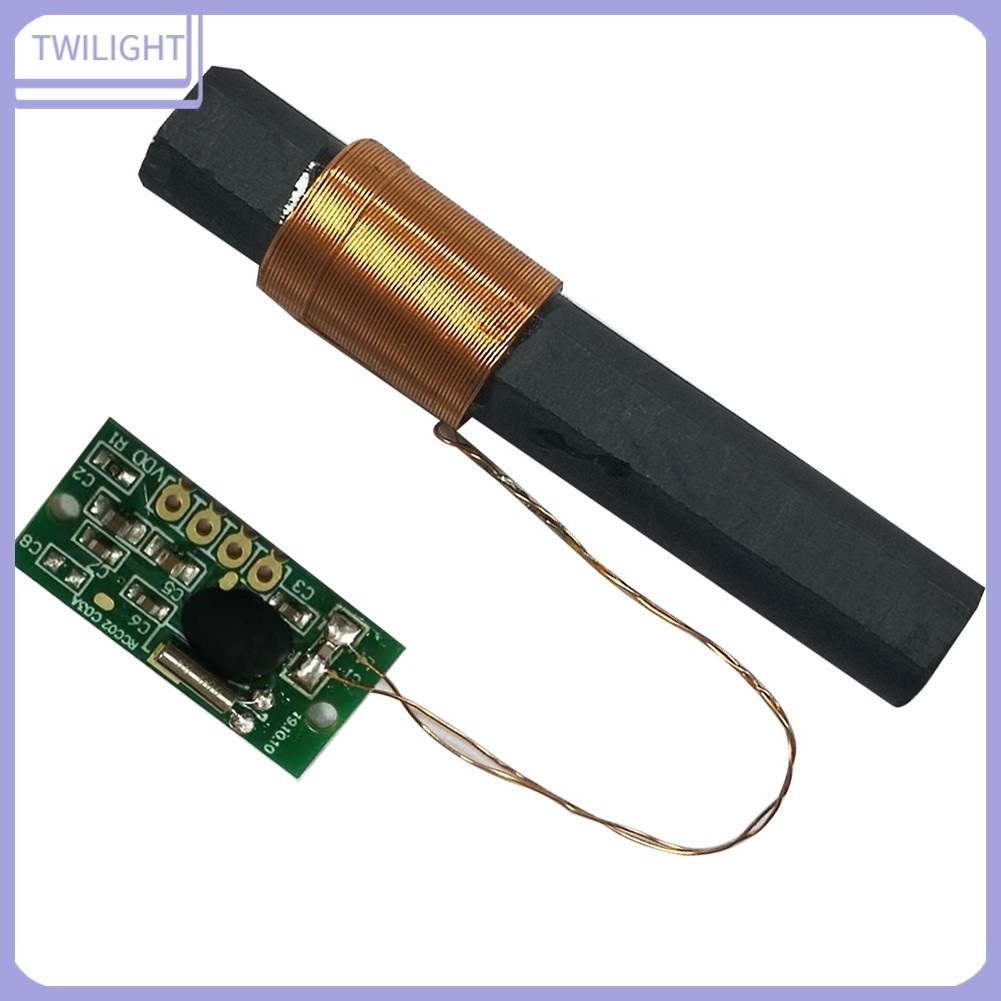

Wwvb/60khz โมดูลรับสัญญาณวิทยุ นาฬิกาวิทยุ เสาอากาศ TWILIGHT

คำอธิบาย: โมดูลตัวรับสัญญาณ DCF พร้อมเสาอากาศ DCF ปรับแต่งเป็นตัวส่งสัญญาณ WWVB / 60KHz สัญญาณการเหนี่ยวนำเสาอากาศจะถูกส่งไปยัง IC เพื่อขยาย, ถอดรหัส, แล้วระบุโดย MCU เพื่อให้วันที่และเวลาของศูนย์เวลาสอดคล้องกันอย่างสมบูรณ์ ด้านล่างนี้คุณจะพบกับการตั้งค่าและไดอะแกรมวงจรที่สำคัญ ข้อมูลจำเพาะทางเทคนิค หมายเลขสินค้า: WVB-0860N-03A หมายเลขสินค้า: WVB-0860N-03A ประเภท RCCM: WWVB / 60KHz โมดูลความถี่เดียว ขนาด PCB: 25.0x11.5x1.0 มม. / FR4 ขนาด PCB: 25.0x11.5x1.0 มม ขนาดเสาอากาศ: AR8x60mm / High QUH QUIRE: ความถี่ที่กำหนด: 60KHz ± 300Hz ความไวแสง: 28 ± 2dB Ic รับ: CME6005 •แรงดันไฟฟ้า: 1.1...3.3 V •ปริมาณการใช้ปัจจุบัน: 85 μA max •รับความถี่: 60KHz •ขนาดบอร์ด (ไม่มีเสาอากาศ) LxWxH: 22x13.5x1 mm •คุณภาพเสาอากาศ: LxØ: 60x10mm •ขอบเขตของ โมดูลตัวรับสัญญาณ DCF 1 ชิ้นพร้อมเสาอากาศ•การเชื่อมต่อ: Ground = Pin G แรงดันไฟฟ้า = Pin V data = Pin T Power On / Off = Pin P1 •หมายเหตุสำคัญ: Pin P1 เป็นสวิตช์เปิด / ปิดและต้องตั้งค่าเป็นตรรกะต่ำ โมดูลความถี่เดียวไม่สามารถสลับระหว่างความถี่ DCF / WVB / HBG / BPC ได้ โมดูลความถี่คู่ JJY สามารถสลับระหว่างสองความถี่ 40K / 60K เนื่องจากเป็นโมดูลความถี่เดียวจึงสามารถรับสัญญาณได้ในย่านความถี่นี้เท่านั้น ในรายการรวมด้วย: 1 * โมดูลตัวรับ
