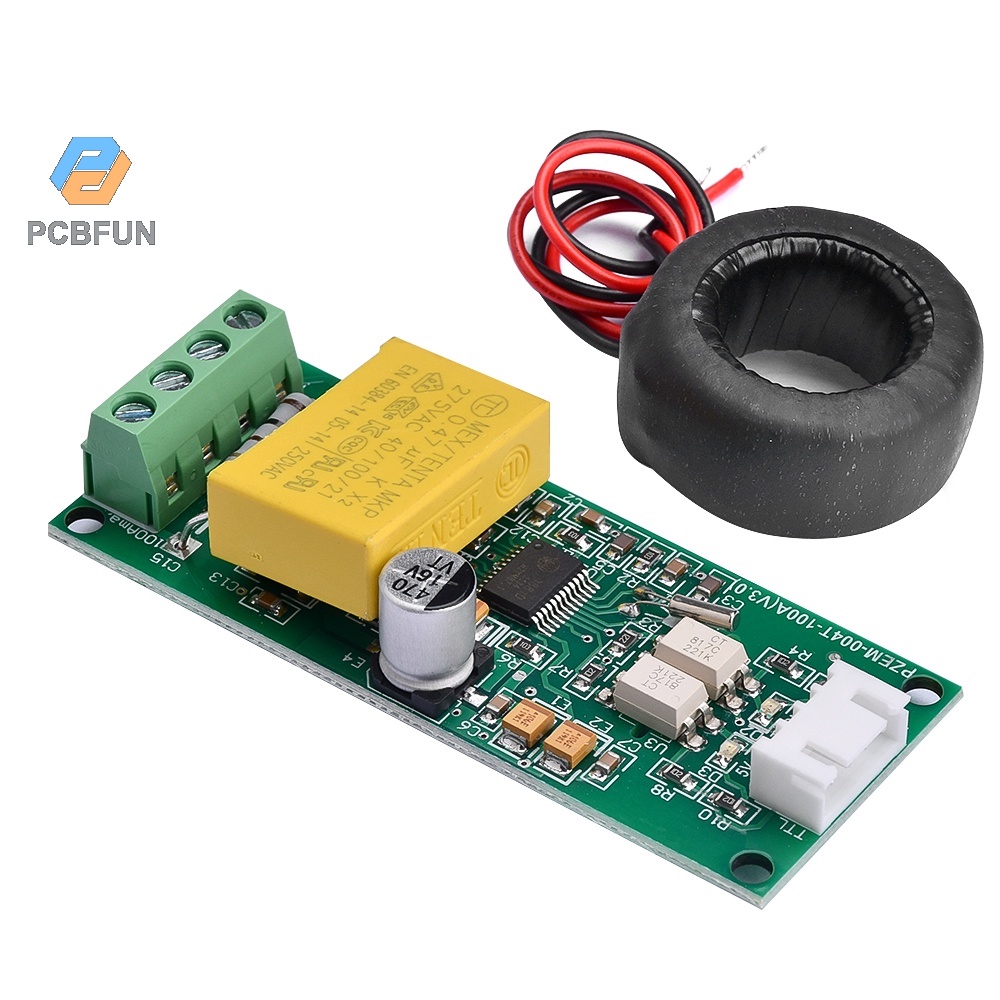

Pcbfun Pzem - 004t Ac โมดูลทดสอบแรงดันไฟฟ้า Ct 100a มัลติฟังก์ชั่น

คุณสมบัติ: 1.ฟังก์ชั่นการวัดพารามิเตอร์ไฟฟ้า (แรงดันไฟฟ้ากระแสไฟฟ้ากำลังใช้งาน) 2.ปุ่ม Power ฟังก์ชั่นชัดเจน 3.ฟังก์ชั่นการจัดเก็บข้อมูลปิดเครื่อง (ปิดก่อนประหยัดพลังงานสะสม) 4.ฟังก์ชั่นการแสดงผลพีซีของพีซี (แสดงแรงดันไฟฟ้ากระแสไฟฟ้าและกำลังใช้งาน) 5.ฟังก์ชั่นการสื่อสารแบบอนุกรม (ติดตั้งอินเทอร์เฟซอนุกรม TTL สื่อสารกับบอร์ดอะแดปเตอร์ผ่านขั้วต่างๆการอ่านและการตั้งค่าพารามิเตอร์ต่างๆ) บทนำ: บีบี. หน้าจอแสดงผลและปุ่มต่างๆ ยูไอ: หน้าต่างแสดงผลพีซีประกอบด้วยหน้าต่างสี่บานซึ่งใช้เพื่อแสดงพารามิเตอร์ของแรงดันไฟฟ้ากระแสไฟและพลังงานดังแสดงในรูป รูปแบบการแสดงผล: 1. แหล่งจ่ายไฟ: ช่วงการวัด 0-22kW ภายในรูปแบบการแสดงผล 0-000-9.9999, 10 กิโลวัตต์; รูปแบบการแสดงผลคือ 10.00-22.00 น. ที่ 10-22kW แหล่งจ่ายไฟ: ช่วงการวัด 0-9999kWh: แหล่งจ่ายไฟ: ช่วงการวัด 0-9999kWh: ภายในรูปแบบการแสดงผล 0-000-9.9999; รูปแบบการแสดงผล 10.00-99.99 อยู่ระหว่าง 10-100kWh; รูปแบบการแสดงผลตั้งแต่ 100.0 ถึง 999.9 ช่วงตั้งแต่ 100 ถึง 1000kWh; และแสดงผลตั้งแต่ปี 1000 ถึง 9999kWh ถึง 1000 ถึง 9999kWh และแสดงผลตั้งแต่ปี 1000 ถึง 9999 ขึ้นไป แรงดันไฟฟ้า: ช่วงทดสอบ 80-260VAC: รูปแบบการแสดงผล 110.0~220.0.0. กระแสไฟ: ช่วงการวัด 0-100A: รูปแบบการแสดงผล 00.00 ถึง 99.99 คีย์คีย์: ปุ่มในตัวบนแผงใช้สำหรับฟังก์ชั่นการผลิตไฟฟ้าที่ชัดเจนดังแสดงในรูปที่ 2 วิธีรีเซ็ตเครื่อง: กดปุ่ม ZERO เป็นเวลา 5 วินาทีแล้วปล่อยปุ่ม! การกดปุ่มใสอีกครั้งข้อมูลจะถูกล้างและค่าออกจะถูกล้างจนกว่าการเคลียร์จะเสร็จสมบูรณ์ การสื่อสารแบบอนุกรม: โมดูลนี้มาพร้อมกับอินเทอร์เฟซการสื่อสารข้อมูลอนุกรม TTL ผ่านพอร์ตอนุกรมที่สามารถอ่านและตั้งค่าพารามิเตอร์ที่เกี่ยวข้องได้ แต่หากคุณต้องการใช้ USB หรือ RS232 (เช่นคอมพิวเตอร์) สำหรับอุปกรณ์สื่อสารคุณต้องติดตั้งแผงวงจรฮาร์ดแวร์อะแดปเตอร์ TTL ที่แตกต่างกัน (สำหรับการสื่อสาร USB และบอร์ดอะแดปเตอร์ TTL เป็น USB สำหรับการสื่อสารกับบอร์ดอะแดปเตอร์ TTL RS232, RS232 จำเป็น) รายละเอียดการเชื่อมต่อเฉพาะของบอร์ดอะแดปเตอร์สามารถพบได้ในแผนภาพ คำอธิบายเกี่ยวกับการสื่อสาร: 1. เชื่อมต่อฮาร์ดแวร์ตามแผนภาพวงจร 2. หลังจากเชื่อมต่อสายเคเบิลแล้วทางเลือกแรกที่ดีคือการเลือกพอร์ตการสื่อสารของโมดูลซอฟต์แวร์พีซีเพื่อรองรับพอร์ตการสื่อสาร COM2 COM3 COM4 ถ้าคุณไม่จำเป็นต้องปรับเปลี่ยนพอร์ต, ไม่ต้องดูในหลายพอร์ต. เรื่องที่ต้องให้ความสนใจ: 1. โมดูลนี้เหมาะสำหรับใช้ภายในอาคารและไม่เหมาะสำหรับการใช้งานกลางแจ้ง 2. โหลดที่ใช้ไม่ควรเกินกำลังไฟที่กำหนด 3. สายไฟไม่ถูกต้อง พารามิเตอร์: 1. แรงดันไฟฟ้าที่ใช้งานได้: 80-260VAC 2. แรงดันไฟฟ้าทดสอบ: 80-260VAC 2. กำลังไฟ: 100A / 22000W 3. ความถี่ในการทำงาน: 45-65Hz 4. ความแม่นยำในการวัด: 1.0 แพคเกจรวม: โมดูลการสื่อสารโมดูลการสื่อสารเปลือยบอร์ด * 1 โมดูลการสื่อสารโดยไม่ต้องใช้ปลอก * 1+ เปิดและปิดขดลวด * 1 โมดูลการสื่อสารโดยไม่ต้องใช้ปลอก * 1+ ขดลวดปิด * 1 โมดูลการสื่อสารพร้อมเปลือก * 1+ เปิดและปิดขดลวด * 1 โมดูลการสื่อสารพร้อมปลอก * 1+ ขดลวดปิด * 1
