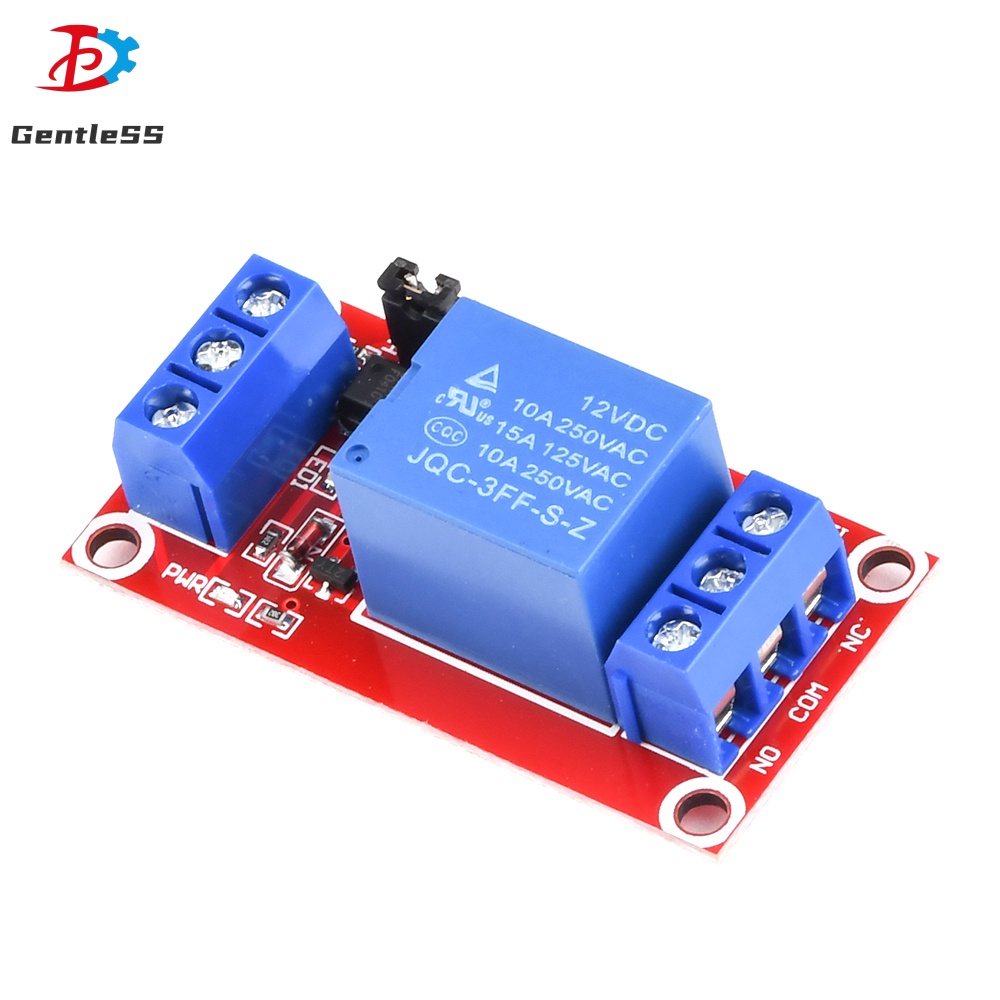

โมดูลรีเลย์ 12V 1 ช่อง พร้อมออปโตคัปเปลอร์ รองรับทริกเกอร์ระดับสูง ต่ํา

คุณสมบัติ: 1.ใช้การแยก optocoupler สองทิศทางด้วยความสามารถในการขับขี่ที่แข็งแกร่งและประสิทธิภาพที่มั่นคง 2.โมดูลสามารถเรียกใช้ในระดับสูงหรือต่ำผ่านการตั้งค่าจัมเปอร์ 3.ติดตั้งรูสลักเกลียว 4 รู 4.มีไฟแสดงสถานะการทำงาน (สีแดง) 5.การออกแบบอินเทอร์เฟซนั้นใช้งานง่ายและอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงและนำออกผ่านขั้วต่อสายไฟ พารามิเตอร์: กระแสไฟทริกเกอร์ทริกเกอร์: 5mA แรงดันไฟฟ้าที่ใช้งานได้ของโมดูล: DC12V โหลดปัจจุบัน: 2A ขนาดโมดูลโมดูล: 50 * 26 มม. * 18.5 มม. (L * W * H) มีรูสลักเกลียวสี่รูระยะห่าง 3.1 มม. และ 44.5 มม. * 20.5 มม อินเทอร์เฟซโมดูลโมดูลโมดูลโมดูล ขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าตามความต้องการของรีเลย์) ขั้วลบของแหล่งจ่ายไฟ DC -: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ DC -: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ รีเลย์สามารถควบคุมการมีส่วนร่วมในระดับสูงหรือต่ำ: รีเลย์สามารถควบคุมเพื่อมีส่วนร่วมในระดับสูงหรือต่ำ ขั้วเอาต์พุตรีเลย์: ขั้วเอาต์พุตรีเลย์: ไม่: โดยปกติจะเปิดอินเทอร์เฟซของรีเลย์ระงับก่อนที่จะดึงรีเลย์และไฟฟ้าลัดวงจรถึง COM หลังจากดึงเข้า Com: อินเทอร์เฟซทั่วไปของรีเลย์ Nc: โดยปกติแล้วอินเทอร์เฟซที่ปิดของรีเลย์จะลัดวงจรไปที่ COM ก่อนการมีส่วนร่วมรีเลย์จะถูกระงับหลังจากหมั้น ขั้วเลือกทริกเกอร์ระดับสูงและต่ำ 1. เมื่อจัมเปอร์สั้นถึงต่ำจัมเปอร์สั้นลงให้ต่ำจะถูกกระตุ้นในระดับต่ำ เมื่อจัมเปอร์ลัดวงจรจนถึงสูงจัมเปอร์จะถูกกระตุ้นในระดับสูง แพ็คเกจรวม: โมดูลรีเลย์ * 1 โมดูลรีเลย์ * 1
