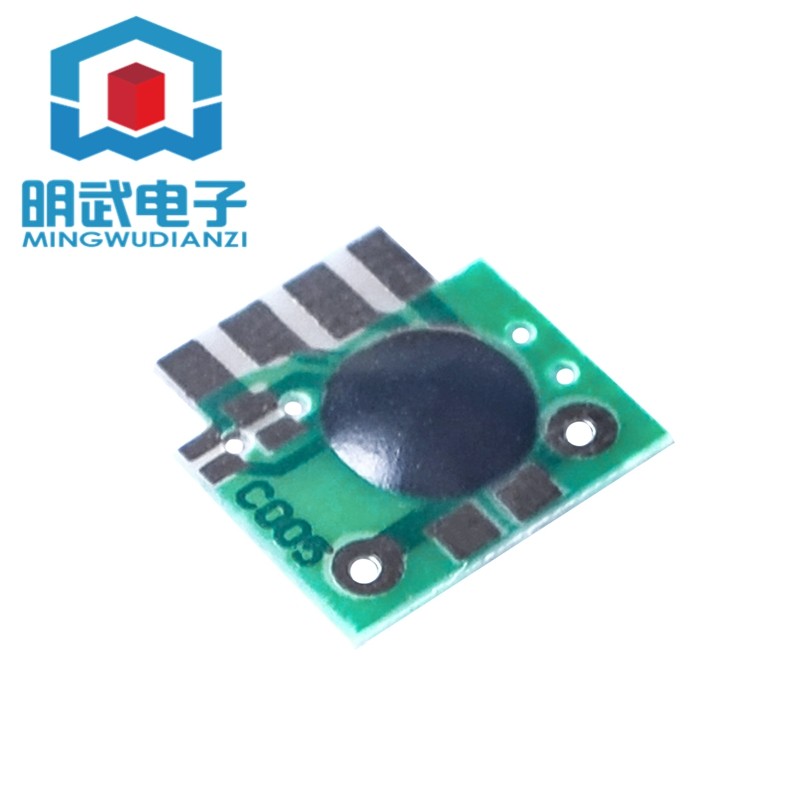

กําหนดเวลา ชิปหน่วงเวลา/ชิปหน่วงเวลา/ชิปทริกเกอร์ IC

ลักษณะที่ปรากฏคือประมาณ 12 มม. * 12 มม. แรงดันใช้งานคือ 2v-5v และเวลาสามารถตั้งค่าให้เล็กได้ 2 วินาทีถึง 1000 ชั่วโมงดูคำอธิบายด้านล่างสำหรับรายละเอียด: คำอธิบาย: ฟังก์ชั่นและการออกแบบ: 1.วงจรเชื่อมต่อตามต้องการและตั้งค่าความต้านทานต่อเวลาและแรงดันไฟฟ้า 2.การเปิดเครื่องด้านหน้าจะสิ้นสุดลงในระดับสูงโดยไม่กระตุ้นการเปิดเครื่อง 3.จุดสิ้นสุดทริกเกอร์ "หล่นตาม" ของทริกเกอร์มีประสิทธิภาพและเอาต์พุตจะเปลี่ยนเป็นระดับต่ำทันทีหลังจากเรียกใช้และวงจรเริ่มเวลา 4.เวลาที่ตั้งไว้จะถูกเรียกคืนให้อยู่ในระดับสูงจากเอาต์พุตด้านหลังไปยังทริกเกอร์ "Drop Along" ถัดไป 5.ชิปเป็นชนิดทริกเกอร์ที่ไม่ซ้ำกันซึ่งหมายความว่าหากเอาต์พุตชิปยังคงกระตุ้นในช่วงเวลาที่ต่ำหลังจากกระตุ้นทริกเกอร์จะไม่ถูกต้อง 6.ทริกเกอร์ "หล่นตาม" ที่ทริกเกอร์หมายถึงช่วงเวลาของการเปลี่ยนจากระดับสูงเป็นระดับต่ำ 7.โดยทั่วไประดับสูงหมายถึงแรงดันไฟฟ้า VCC ระดับต่ำหมายถึง 0-0.3v หรือ GND ตราบใดที่ตรงตามข้อกำหนดระดับ 8.สามารถเชื่อมต่อปลายทริกเกอร์กับพื้นได้ด้วยสวิตช์สัมผัสไฟหรือพอร์ต IO ของไมโครคอนโทรลเลอร์หรือวงจรดิจิทัลอื่น ๆ เพื่อให้เกิด "ขอบหยด" สามารถเรียกใช้ได้อย่างมีประสิทธิภาพ 9.สามารถออกแบบให้เปิดและเรียกใช้การลัดวงจรจากปลายทริกเกอร์ไปยังพื้นเท่านั้นและจะถูกเรียกใช้เมื่อเปิดเครื่องและเอาต์พุตจะถูกเรียกคืนให้อยู่ในระดับสูงหลังจากนั้น เมื่อถึงเวลาที่กำหนด, รอต่อไป. การลดลงพร้อมกับการทริกเกอร์อีกครั้ง คุณสมบัติชิป: คุณสมบัติ: ชิปชิป 1 ชิ้น 1.การใช้พลังงานต่ำ, การปกป้องสิ่งแวดล้อมที่ปราศจากสารตะกั่ว. 2.เอาต์พุตระดับต่ำสามารถดัน LED ได้โดยตรง (โปรดเพิ่มความต้านทานที่ จำกัด ปัจจุบัน) เอาต์พุตระดับสูงสามารถดันท่อสามขั้ว (โปรดเพิ่มความต้านทานที่ จำกัด ปัจจุบัน) 3.สามารถปรับเวลาได้ตั้งแต่ 2 วินาที - 1000 ชั่วโมงโดยการปรับเวลาโดยปรับความต้านทานที่มีให้ด้วยเวลา 8 * N (N = 0.1.2.3 การเลือกเวลา 4.เวลาทริกเกอร์เสริมและเรียกใช้เวลาลงดิน 5.เอาต์พุตสแตนด์บายระดับสูงลดลงตามทริกเกอร์เอาต์พุตระดับต่ำหลังจากเรียกใช้และคืนค่าระดับสูงหลังจากความล่าช้าสิ้นสุดลง
