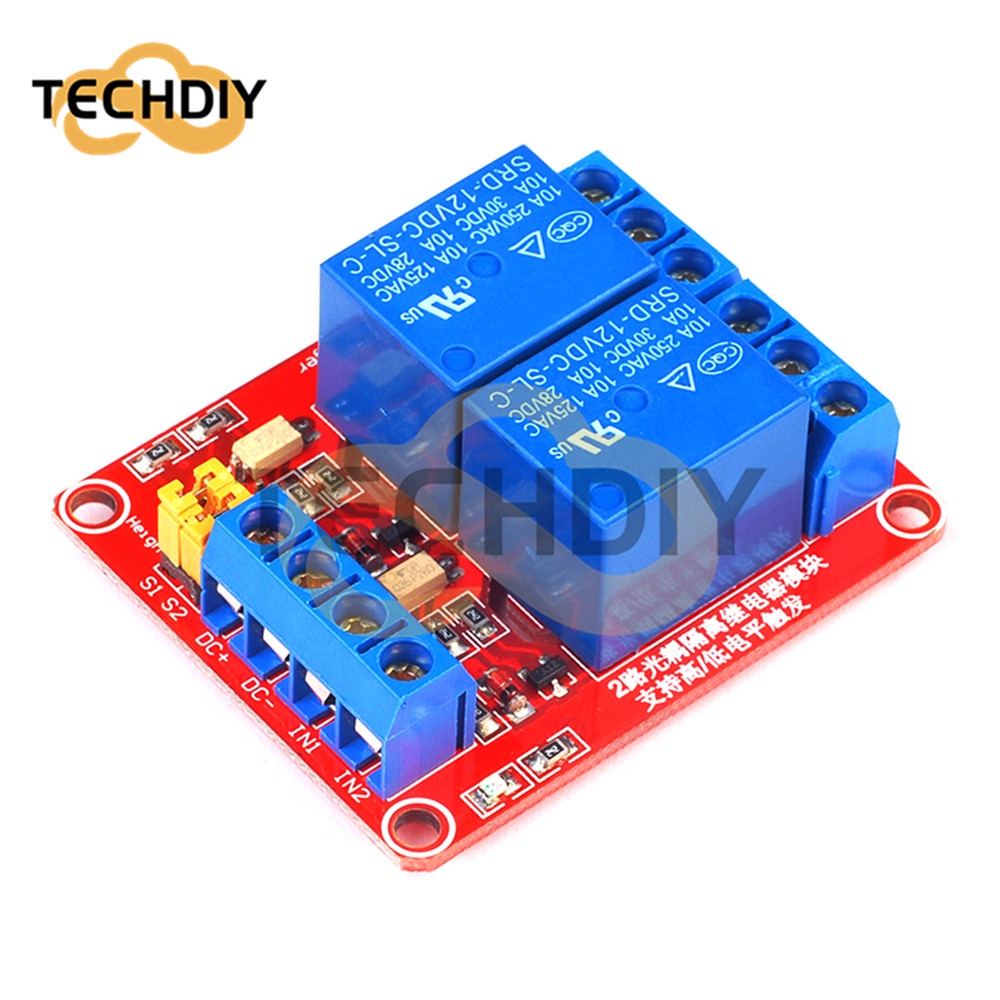

บอร์ดรีเลย์ 5V 12V 24V 10A Max 2 ช่องทาง พร้อมโมดูลออปโต้คัปเปลอร์ ก้านสูง ต่ํา สําหรับ Ardiuno

คำอธิบาย: 1. โมดูลใช้รีเลย์คุณภาพของแท้โดยปกติจะเปิดอินเทอร์เฟซโหลดสูงสุด: AC 250V / 10A, DC 30V / 10A; 2. Smd optocoupler การแยกความสามารถในการขับรถที่แข็งแกร่งประสิทธิภาพที่มั่นคง ทริกเกอร์ปัจจุบัน 5mA; 3. มีแรงดันไฟฟ้าโมดูล 5V, 12V, 24V; 4. โมดูลสามารถตั้งค่าให้สูงหรือต่ำโดยจัมเปอร์ 5. การออกแบบที่ทนต่อความผิดพลาดผิดพลาดแม้ว่าสายควบคุมจะเสีย แต่รีเลย์จะไม่ทำงาน 6 .ไฟแสดงสถานะ (สีเขียว), ไฟแสดงสถานะรีเลย์ (สีแดง) 7. การออกแบบอินเทอร์เฟซที่ใช้งานง่ายอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อได้โดยตรงผ่านบล็อกขั้วซึ่งสะดวกมาก 8. ขนาดบรรจุ: 50 * 41 มม. * 18.5 มม. (L * W * H) 9. มีรูสลักเกลียวสี่รูรู 3.1 มม. 44.5 มม. * ระยะห่าง 35.5 มม แง่มุมอินเทอร์เฟซ: 1, DC +: แหล่งจ่ายไฟบวก (แรงดันไฟฟ้าที่ต้องการโดยรีเลย์มีตัวเลือก 5 V.9V.12V และ 24V) 2. Dc-: การเชื่อมต่อสายไฟเชิงลบ 3. สัญญาณ IN1: 1 จะถูกเรียกใช้คุณสามารถตั้งค่ารีเลย์ควบคุมสูงหรือต่ำได้ 4. In2: สัญญาณ 2 ช่องสัญญาณทริกเกอร์สิ้นสุดลงคุณสามารถตั้งค่ารีเลย์ควบคุมสูงหรือต่ำได้ เอาท์พุท: 1. No1: หลังจากรีเลย์เปิดอินเทอร์เฟซตามปกติลอยไฟฟ้าลัดวงจรและ COM1 ก่อนดึง 2. Com1: 1 รีเลย์อินเทอร์เฟซสากล 3. รีเลย์ NC1: 1 ปกติปิดพอร์ตดึงสั้น ๆ ก่อนและหลังรีเลย์ COM1 4. No2: รีเลย์ 2 ทางปกติเปิดอินเทอร์เฟซรีเลย์ก่อนลอยดึงกลับและ COM2 สั้น 5. Com2: รีเลย์อินเทอร์เฟซอเนกประสงค์ 2 ตัว 6. Nc2: รีเลย์ 2 ทางปกติรีเลย์อินเทอร์เฟซแบบปิดด้านหน้าสั้นและ COM2 ดึงตำแหน่งว่าง การเลือกทริกเกอร์สูงและต่ำ: 1.S1 เป็นการเลือกทริกเกอร์รีเลย์สูงและต่ำ 2.S2 การเลือกทริกเกอร์รีเลย์สองทางสูงและต่ำ 3.Com ไฟฟ้าลัดวงจรต่ำทำให้รีเลย์ที่เกี่ยวข้องต่ำในขณะที่ COM ลัดวงจรสูงทริกเกอร์ระดับไฮเอนด์
