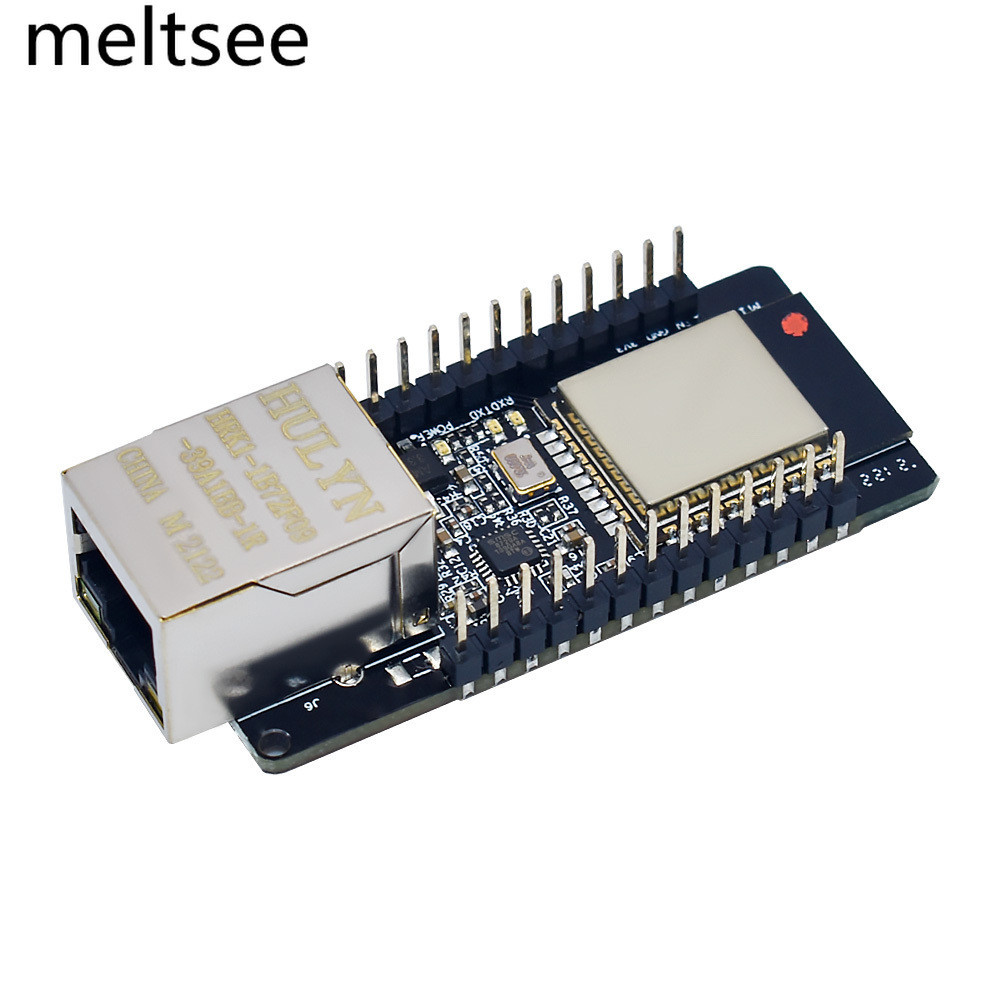

Wt32-eth01 ฝังตัวพอร ์ ตอนุกรมเครือข ่ ายอีเธอร ์ เน ็ ตบลูทูธ WIFI Combo Gateway MCU ESP32 โมดูลไร ้ สายบอร ์ ด

คุณสมบัติ: 1.Esp32-etho1 เป็นอนุกรมฝังตัวไปยังโมดูลอีเธอร์เน็ตตามซีรีส์ ESP32 2. โมดูลนี้รวมกองโปรโตคอล TCP / IP ที่ได้รับการปรับให้เหมาะสมภายในทำให้ผู้ใช้สามารถทำฟังก์ชันเครือข่ายของอุปกรณ์ฝังตัวให้เสร็จได้ง่ายช่วยลดเวลาและต้นทุนในการพัฒนาอย่างมาก 3. โมดูลนี้เข้ากันได้กับแผ่นบัดกรีครึ่งหนึ่งและการออกแบบรูเชื่อมต่อและความกว้างของบอร์ดเป็นสากล โมดูลนี้สามารถบัดกรีลงบนกระดานได้โดยตรงขั้วต่อสามารถบัดกรีและยังสามารถใช้บนเบรดบอร์ดได้ทำให้ผู้ใช้ใช้งานได้ในสถานการณ์ต่างๆได้สะดวก 4.Ic ซีรีส์ ESP32 เป็น Soc ที่รวม Wi Fi 2.4GHz และโหมดคู่ Bluetooth พร้อมประสิทธิภาพการทำงานที่ดี 5. โมดูลนี้มีประสิทธิภาพ RF สูงเป็นพิเศษเสถียรภาพความคล่องตัวและความน่าเชื่อถือรวมถึงการใช้พลังงานต่ำมาก พารามิเตอร์: พารามิเตอร์พารามิเตอร์: ไวไฟ: ไวไฟ: โปรโตคอล: 802.11 b / g / n / e / i (802.11n ความเร็วสูงถึง 150 Mbps; การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4_s) ช่วงความถี่: 2.4~2.5 GHz ด้วยบลูทู ธ: โปรโตคอล: สอดคล้องกับมาตรฐาน Bluetooth v4.2 BR / EDR และ BLE ตัวรับสัญญาณ NZIF: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm ฮาร์ดแวร์ฮาร์ดแวร์: ข้อมูลจำเพาะของพอร์ตอีเธอร์เน็ต: RJ45, 10 / 100Mbps, การปรับตัวแบบไขว้โดยตรง อัตราการส่งผ่านซีเรียลบอด: 80 ~5000000 แฟลช: 32Mbit แรงดันไฟฟ้าที่ใช้งานได้: แหล่งจ่ายไฟ 5V หรือ 3.3V (เลือกหนึ่งเครื่อง) กระแสไฟฟ้าทำงาน: เฉลี่ย 80mA กระแสไฟ: ขั้นต่ำ 500 mA ช่วงอุณหภูมิในการทำงาน: -40 ° ค่า C ~+ 85 ° ซีซีซี ซอฟต์แวร์: โหมด Wi Fi ของ SoftAP / SoftTAP + Station / P2P กลไกการรักษาความปลอดภัย Wi Fi: WPA / WPA2 / WPA2 Enterprise / WPS ประเภทการเข้ารหัส: AES / RSA / ECC / SHA อัพเกรดเฟิร์มแวร์ของ OTA จากระยะไกลผ่านเครือข่าย การพัฒนาซอฟต์แวร์: SDK สำหรับผู้ใช้ที่เป็นทุติยภูมิ โปรโตคอลเครือข่าย IPv4, TCP / UDP วิธีการจัดหา IP แบบคงที่: IP, DHCP (ค่าเริ่มต้น) วิธีการส่งผ่านแบบโปร่งใสอย่างง่าย: เซิร์ฟเวอร์ TCP / ไคลเอนต์ TCP / เซิร์ฟเวอร์ UDP / ไคลเอนต์ UDP การกำหนดค่าผู้ใช้: ชุดคำสั่ง AT + แรงดันไฟฟ้าแหล่งจ่ายไฟแรงดัน: แรงดันไฟฟ้าของแหล่งจ่ายไฟของโมดูลสามารถเป็น 5V หรือ 3V3 และสามารถเลือกได้เพียงอันเดียว ไฟแสดงสถานะ: เปิดเครื่องตามคำแนะนำ: หากใช้วิธีการใช้สายเคเบิลดูปองท์: ค้นหาพอร์ตอินพุตไฟ 3V3 หรือ 5V เชื่อมต่อแรงดันไฟฟ้าที่เกี่ยวข้องและไฟแสดงสถานะ (LED1) จะสว่างขึ้นแสดงว่าเปิดเครื่องสำเร็จ คำอธิบายไฟแสดงสถานะ: ไฟ LED 1: ไฟแสดงสถานะเปิดตามปกติไฟ LED 1: ไฟแสดงสถานะเปิดตามปกติเปิดเครื่อง ไฟ LED3: ไฟแสดงสถานะพอร์ตอนุกรมเมื่อ RXD2 (IO5) มีการไหลของข้อมูลไฟจะสว่างขึ้น ไฟ LED 4: ไฟแสดงสถานะพอร์ตอนุกรมเมื่อ TXD2 (IO17) มีการไหลของข้อมูลไฟจะสว่างขึ้น คำอธิบายพอร์ตเครือข่ายไฟแสดงสถานะการทำงาน ไฟสีเขียว: ไฟแสดงสถานะการเชื่อมต่อไฟสีเขียวเมื่อเชื่อมต่อกับเครือข่ายอย่างถูกต้อง ไฟสีเหลือง: ไฟแสดงสถานะข้อมูลกะพริบเมื่อโมดูลรับหรือส่งข้อมูลรวมถึงโมดูลที่ได้รับแพ็คเก็ตการออกอากาศของเครือข่าย
