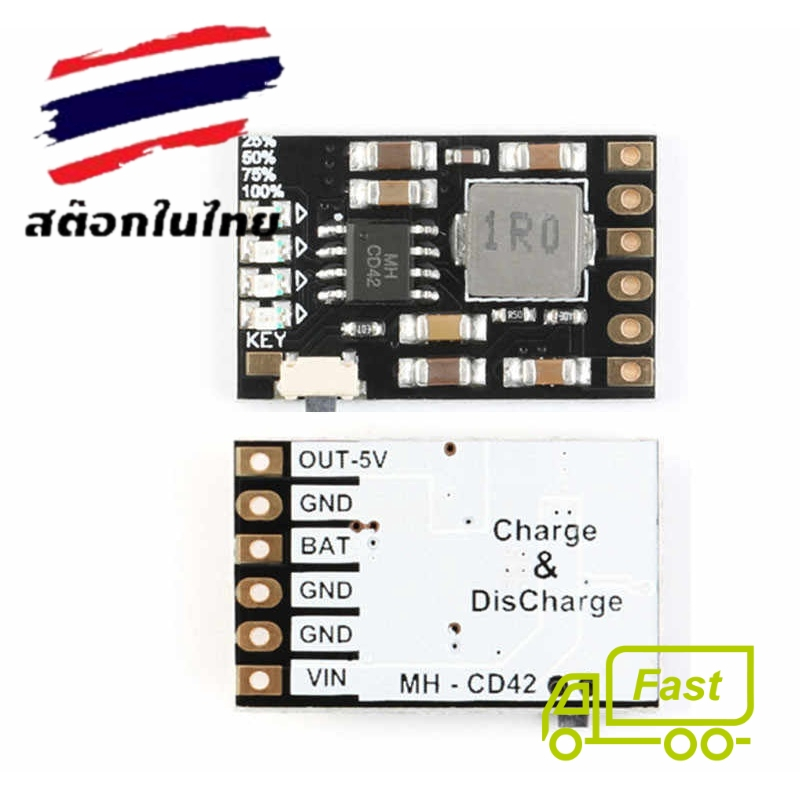

MH-CD42 DC 5V 2.1A บอร์ดโมดูลชาร์จแบตเตอรี่ลิเธียม 3.7V 4.2V 18650

โมดูลชาร์จแบตลิเธียม MH-CD42 2A พร้อมวงจรบูสแรงดัน OUTPUT 5V DC รายละเอียดอื่นๆ -แรงดัน INPUT : 4.5V-5.5V DC แนะนำที่ 5 V -แบตเตอรี่ที่ใช้งาน : ลิเธียม 3.7V , Li-po 3.7v ,18650 ,21700, etc. -กระแสชาร์จแบตเตอรี่ : 0-2.1A แบตเตอรี่เต็ม : 4.2V ± 1% กระแสดิสชาร์จ : 0-3.5A Discharge quiescent current: 50uA efficiency: up to 96% Output voltage: 5V Output current: 2.1A max อุณหภูมิทำงาน : -20~+85°C Overcurrent protection (OCP) Overvoltage protection (OVP) Short circuit protection (SCP) Over temperature protection (OTP) ขนาดโมดูล : 1.5x2.5cm (mini)​ การเชื่อมต่อ OUT : output + (5V DC) GND : output - BAT : ขั้วบวกแบตเตอรี่ GND : ขั้วลบแบตเตอรี่ GND : ขั้วลบแหล่งจ่ายไฟ VIN : ขั้วบวกแหล่งจ่ายไฟ (4.5V-5.5V) By default, the module is initialized after pressing the button once. This connection ensures that the module starts automatically after connecting the battery. The 1k resistor is connected to the tinned point marked KEY.
