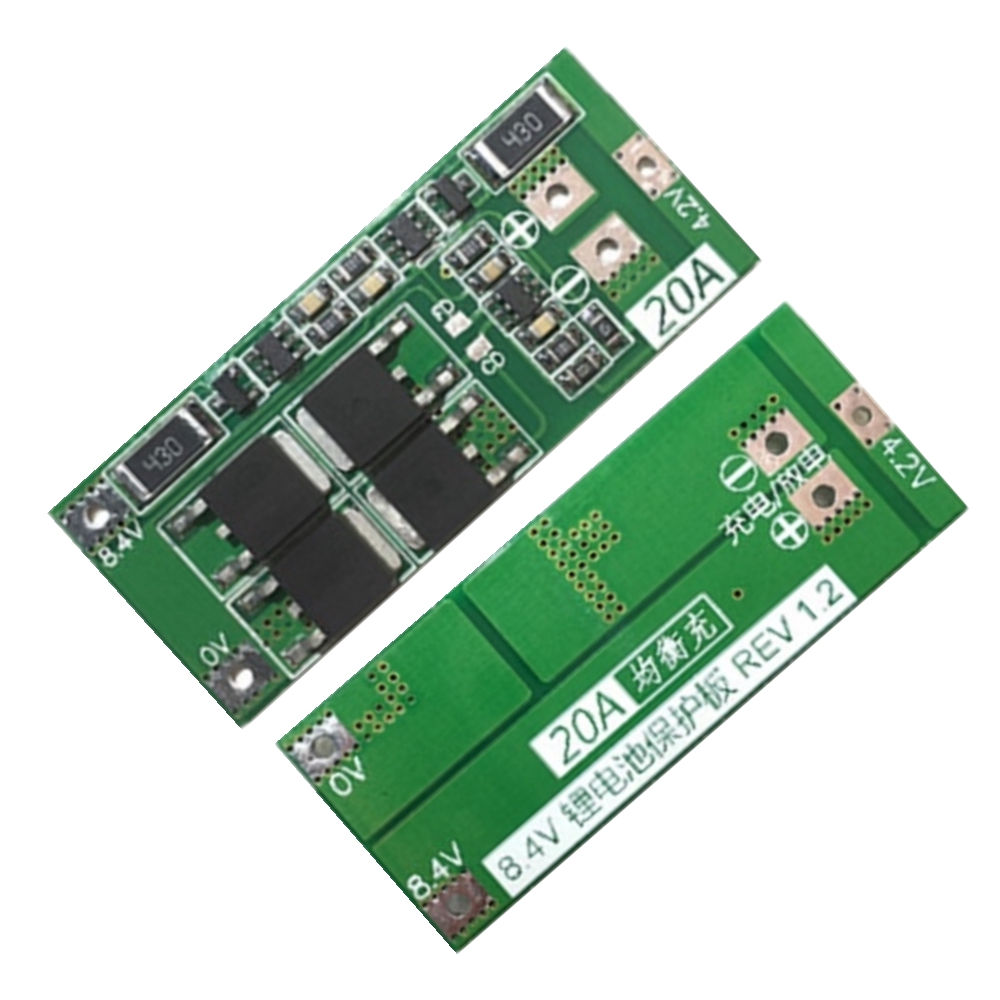

DIYMORE 2S 20A 18650 ลิเธียม li - ion แผ่นบอร์ดโมดูลสําหรับชาร์จแบตเตอรี่ bms

คำอธิบาย: ขอบเขตที่ใช้งานได้: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้าเต็ม 4.2V (รวมถึง 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์, ไม่จำกัดขนาด) แรงดันไฟชาร์จ: 8.4V - 9.0V กระแสไฟจ่ายต่อเนื่อง (ขีดจำกัดบน): 20A (ถ้าสภาพแวดล้อมการทำความเย็นไม่ดี ลดการใช้กระแสโหลด) กระแสไฟชาร์จต่อเนื่อง (ขีดจำกัดบน): 10A Standard Edition: เหมาะสำหรับการเริ่มการฝึกซ้อมที่มีกระแสสูงถึง 25A ต่ำกว่า 50W หรือโหลดต้านทานต่ำกว่า 168W รุ่นสมดุล: เหมาะสำหรับกระแสไฟเริ่มต้นที่ต่ำกว่า 25A และต่ำกว่าสว่านไฟฟ้า 50W หรือโหลดความต้านทานต่ำกว่า 168W พร้อมฟังก์ชั่นการชาร์จแบบสมดุล นี่มันเวอร์ชั่นบาลานซ์! หมายเหตุ 1: การเริ่มต้นสว่านไฟฟ้าที่ประสบความสำเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C สองก้อนหรือแบตเตอรี่พลังงาน 5C-10C สี่ก้อน (18650 ธรรมดาไม่สามารถเริ่มสว่านได้! ! !); สาย 0V และ 8.4V ใช้ลวดทองแดงขนาด 2 ตร.ม. เหนือ (ไม่สามารถใช้แผ่นนิกเกิลได้!!!) หมายเหตุ 2: เชื่อมต่อ 0V, 4.2V, 8.4V ตามแผนภาพอย่างเคร่งครัด เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรก จะต้องชาร์จก่อนเอาท์พุต หมายเหตุ 3: เมื่อชาร์จแบตเตอรี่แล้ว ความต้านทานความร้อน "430" เป็นปรากฏการณ์ปกติ ซึ่งบ่งชี้ว่าวงจรอีควอไลเซอร์กำลังทำงาน หากความต้านทาน "430" ยังร้อนในสถานะไม่ชาร์จ โปรดตรวจสอบว่าต่อสายผิดหรือไม่ สำหรับลูกค้าบางรายที่มีพื้นฐานทางอิเล็กทรอนิกส์ไม่ดี โปรดอธิบาย: อย่าผสมแบตเตอรี่ที่ดีและแบตเตอรี่ที่ไม่ดีเข้าด้วยกัน! ความจุ/ความต้านทานภายในของแบตเตอรี่ 2 ก้อนควรอยู่ใกล้ที่สุด! (แบตเตอรี่ดี 1 ก้อน + แบตเตอรี่เสีย 1 ก้อน = ผลการใช้แบตเตอรี่ 2 ก้อน) ในรายการรวมด้วย: 1 x บาลานซ์ BMS บอร์ด #DIYMORE #2S #20A #18650 #แบตเตอรี่ลิเธียม #แบตเตอรี่ Li-ion #BMS #เครื่องชาร์จ #Balance #แผงป้องกัน Description: Applicable scope: Suitable for lithium batteries with nominal voltage of 3.7V and full voltage of 4.2V (including 18650, 26650, polymer lithium batteries, without limitation on the dimensions) Charging voltage: 8.4V - 9.0V Continuous discharge current (upper limit): 20A (If the cooling environment is not good, reduce the load current use) Continuous charge current (upper limit): 10A Standard Edition: Suitable for starting drills with currents up to 25A below 50W, or resistive loads below 168W. Balanced version: Suitable for starting currents below 25A and below 50W power drills, or resistive loads below 168W, with balanced charging function. This is balance version! Note 1: The successful start of power drill requires two 10C-20C power batteries, or four 5C-10C power batteries (ordinary 18650 can not start drill! ! !); 0V and 8.4V cable, use 2 square mm Above copper wire (cannot use nickel plate!!!) Note 2: Connect 0V, 4.2V, 8.4V according to the diagram strictly. When connecting the battery for the first time, it needs to be charged before output. Note 3: When the battery is charged, “430” resistance heating is a normal phenomenon, indicating that the equalizing circuit is working; if the “430” resistance is also heating in the state of not charging, please check whether the wrong line is connected. For some customers with poor electronic foundation, please explain: Do not mix good batteries and bad batteries together! The capacity/internal resistance of 2 batteries should be as close as possible! (1 good battery + 1 bad battery = 2 battery use effect). Package Included: 1 x Balance BMS board #DIYMORE #2S #20A #18650 #Lithium #Li-ion Battery #BMS #Charger #Balance #Protection Board
