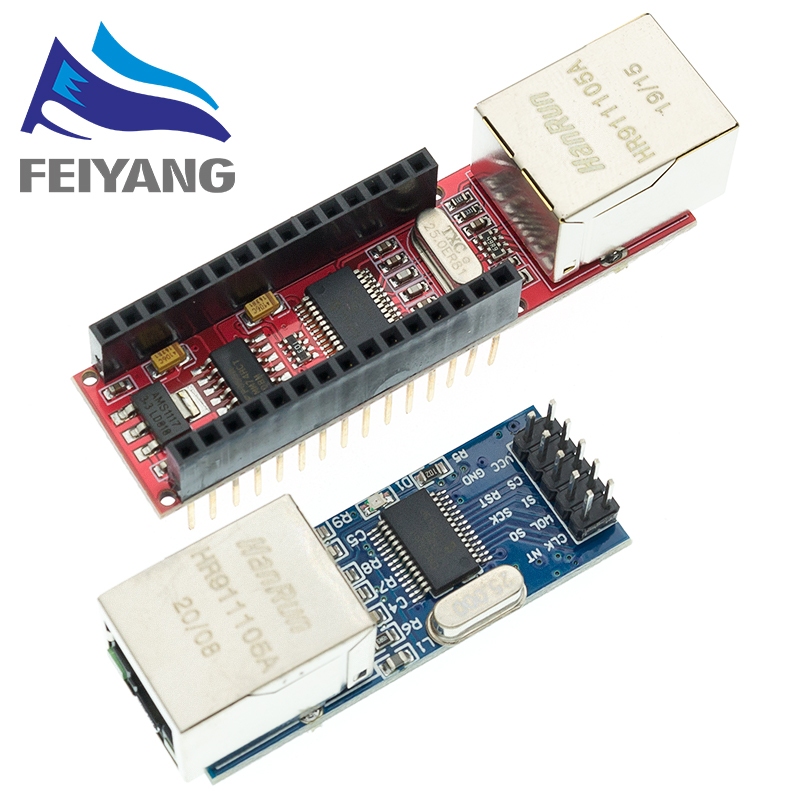

Mini ENC28J60 Ethernet Shield สําหรับโมดูลเครือข ่ าย LAN อินเทอร ์ เฟซ Nano SPI

Lan ของ ENC28J60 รายละเอียดสินค้า: แบรนด์ใหม่และมีคุณภาพสูง บอร์ดชิปบอร์ด ENC28J60-I / SO คริสตัล 25MHZ ของบอร์ด บอร์ดอินเทอร์เฟซเครือข่าย HR911105ค่ะ เป็นรถเอเอนะคะ ขาจ่ายไฟ 3.3 V. 1.38 นิ้วขนาด: 5.9 ซม. x 3.5 ซม. - 2.32 นิ้ว x 1.38 นิ้ว. การแจ้งเตือนการดีบัก: การแจ้งเตือนการดีบัก: 1, ที่อยู่ IP ของคอมพิวเตอร์ไปยังส่วนเครือข่ายและโมดูลเช่นโมดูล IP 192.168.1.2, ชุดคอมพิวเตอร์ IP: 192.168.1.3; 192.168.1 เป็น 3 ส่วน; 2 ข้ามสายเคเบิลเครือข่ายที่เชื่อมต่อกับปากของโมดูลเครือข่ายคอมพิวเตอร์และปาก (นั่นคือเครือข่ายสายเคเบิล 1 3,2 ข้ามแล้วไม่เข้าใจว่ามีรูปภาพ Baidu) โมดูลและการเชื่อมต่อ MCU ควรใส่ใจกับการเชื่อมต่อของแต่ละบรรทัดเชื่อถือได้ (พื้นผิวไม่ได้เชื่อมต่อกับสินค้า) และพอร์ต MCU IO เพื่อยืนยันว่าถูกต้อง 5, โปรแกรมรวบรวม, ดาวน์โหลด, ยืนยันว่าจะดาวน์โหลด! มาตรฐาน STM32 และ 51 IO คำแนะนำในการเดินสายไฟ: ############STM32 การเชื่อมต่อ ######### การเชื่อมต่อ ##### โมดูล ENC28J60 หรือ stm32 อื่น ๆ STM32f103VBT6 ENC28J60 โมดูลหรือ stm32 อื่น ๆ พีซี 10 PC10----------- รีเซ็ต พีซี 12 ของ PC12--------- โหมดเอาต์พุตแบบดึงขึ้น CS // PC12 สปอย. //SPI1- Pa5----------- โหมด SCK / / เอาต์พุต SCK / / เอาต์พุต Pa6----------- โหมดป้อนข้อมูล SO / / / อินพุต Pa7 ของ PA7----------- โหมด SI / / output ######51 ไมโครคอนโทรลเลอร์ ####### //--------------------------------- เปลี่ยนที่อยู่ IP และที่อยู่ MAC ใน uipopt.h 192.168.1.100 //--------------------------------- การกำหนดค่าพอร์ตพอร์ตใน spi.h. Stc12c5a60s2 จุ่ม OSC: 18.432Msbit CSN = P1 ^ 0; / / 28J60 - CS (SS) บาปกระต่าย = P1 ^ 1; / / MOSI ลูกชายกระต่าย = P1 ^ 2; / / MISO Sbit SON = P1 ^ 2; / / MISO บิต SCKN = P1 ^ 3; / SCKK Rstn สบิต = P1 ^ 4; / / RST Sbit INTN = P3 ^ 3; / / หมึก Enc28j60 Mini รายละเอียดสินค้า: 1. ชิปบอร์ด ENC28J60 / SS. 2. คณะกรรมการ 25MHZ คริสตัล. 3. บอร์ดอินเทอร์เฟซเครือข่าย HR911105ค่ะ เป็นรถเอเอนะคะ 4. ขาจ่ายไฟ 3.3V.
