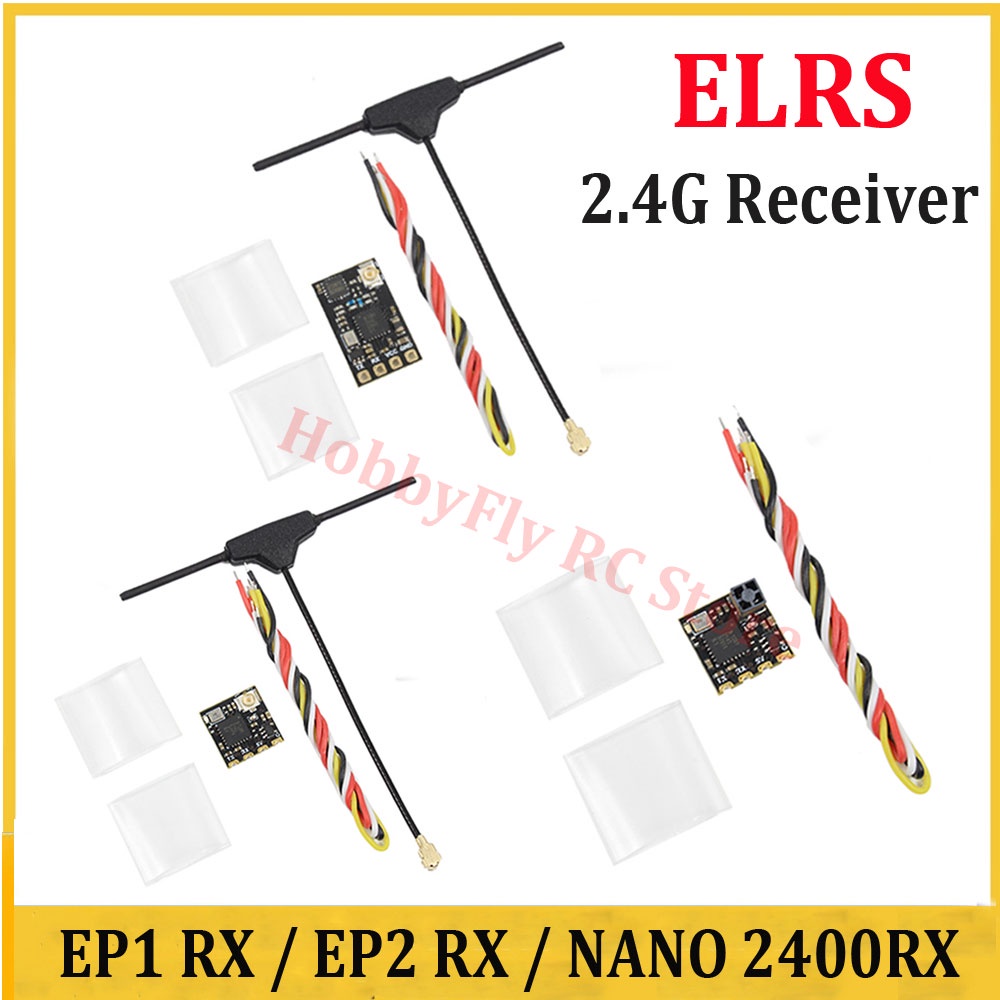

Frsky ตัวรับสัญญาณ ELRS 2.4G Mini ExpressLRS 2.4G RX Nano 2400RX EP1 EP2 ระยะไกล สําหรับโดรนบังคับ FPV

การแนะนำผลิตภัณฑ์ เครื่องรับซีรีส์ CYCLONE ขึ้นอยู่กับสถาปัตยกรรมโอเพ่นซอร์ส ExpressLRS และโปรแกรมเรา โมดูลตัวรับสัญญาณ RX 3 ชนิดจะถูกปล่อยออกมา ทั้งคู่ใช้ ESP8285 MCU คุณ สามารถอัพเกรดเฟิร์มแวร์ผ่าน WIFI ซึ่งเป็นมิตรมาก ปกติแล้วคุณจะให้คนรับค่ะ หลังจากจ่ายไฟแล้วและปิดรีโมทคอนโทรล ExpressLRS สามารถพบได้ร้อนหลังจากผ่านไป 60 วินาทีโดยค่าเริ่มต้น คลิกคลิกเชื่อมต่อฮอตสปอตนี้ผ่านคอมพิวเตอร์หรือโทรศัพท์มือถือรหัสผ่านเป็น expresslrs จากนั้นจึงเชื่อมต่อกับฮอตสปอตนี้ผ่านคอมพิวเตอร์หรือโทรศัพท์มือถือ จากนั้นคุณสามารถเยี่ยมชม 10.0.0.1 เพื่ออัปโหลดเฟิร์มแวร์ของผู้รับ ข้อมูลจำเพาะ: Elrs EP1 2.4G ประเภท: ISMM โปรเซสเซอร์ ESP8285 โปรเซสเซอร์ ช่วงความถี่เสาอากาศเซรามิกชิป SMD 2 4GHz: 2400 MHz ถึง 2500 MHz อัตราการรีเฟรช: 500Hz. ขีด จำกัด บน อัตราการรีเฟรชการรับอัตราการรีเฟรช: ขีด จำกัด ล่าง 25Hz แรงดันไฟฟ้าที่ใช้งานได้: 5V น้ำหนัก: 0.44g ข้อตกลงการทำงาน: CRSF (Betaflight) ขนาด: 10 มม. * 10 มม. * 5 มม. Elrs EP2 2.4G ประเภท: ISMM โปรเซสเซอร์ ESP8285 โปรเซสเซอร์ เสาอากาศ T รอบทิศทาง 2.4GHz รอบทิศทาง ช่วงความถี่: 2400 MHz ถึง 2500 MHz อัตราการรีเฟรชการรับ: 500Hz_ ขีด จำกัด บน อัตราการรีเฟรชการรับอัตราการรีเฟรช: ขีด จำกัด ล่าง 25Hz แรงดันไฟฟ้าที่ใช้งานได้: 5v น้ำหนัก: 0.42g (ไม่รวมเสาอากาศ) ขนาด: 10 มม. * 10 มม. * 3 มม. ข้อตกลงการทำงาน: CRSF (Betaflight) Nano 2.4G ELRS 2.4G นาโน ความถี่ RF: 2.4 Ghz Ic ของ ESP8285: SX1281 + ESP8285 กำลังไฟ TX: 100mW สี: ดำ ขั้วต่อ:ipex 1 กำลังไฟฟ้าเข้า 3.6-5.5V น้ำหนัก: 0.4g (ตัวรับเท่านั้น) 11 มม. * 18 มม. ขนาด: 11 มม. * 18 มม เฟิร์มแวร์: BETAFPV Nano 2400 RX 2.2.0 รายชื่อ Pacling: 1 ชิ้น * EDRS EP1 ตัวรับหรือตัวรับ ELRS EP2 หรือ ELRS Nano Receiver ความแตกต่างของผลิตภัณฑ์ ตัวรับสัญญาณนาโน 2400RX พร้อมเพาเวอร์แอมป์ (PA + LNA) ดังนั้นจึงมี. เอาต์พุตระยะไกล 100 มิลลิวัตต์และความไวที่ดีขึ้นในระยะทางไกลขึ้นด้วยเสาอากาศ IPEX Gen 1 ฐานรองพร้อมเสาอากาศ T-type แบบไดโพลภายนอก (ปรับแต่งโดยโรงงานมืออาชีพเสาอากาศแต่ละอันมีความพิเศษเป็นพิเศษ การทดสอบเครื่องมืออุตสาหกรรมเพื่อให้แน่ใจว่ามีคุณภาพและเบาและทนทาน) ไม่ได้อยู่บนชั้นวาง! เนื่องจากโมดูล RF ที่มีเวลาแฝงต่ำและอัตราการรีเฟรชสูงของเครื่องรับ ELRS Nano จึงเหมาะอย่างยิ่ง การแข่งขัน FPV รวมและ FPV ระยะไกล. ในขณะเดียวกันเครื่องรับเหล่านี้มีขนาดที่เบาเป็นพิเศษและมีขนาดเล็กเป็นพิเศษ ไม่มี PA / LNA บนเครื่องรับ ELRS mini 1 _ ดังนั้นกำลังไฟฟ้าจึงเหมือนกับชิป RF Sx1280 มีกำลังไฟเท่ากันที่ 17mW การใช้เสาอากาศเซรามิกเจรจาเดดาประสิทธิภาพสูงในเสาอากาศเซรามิก ความไวในการยอมรับที่มีประสิทธิภาพในพื้นที่ จำกัด ไม่มี PA / LNA บนตัวรับ ELRS mini 2 ดังนั้นกำลังไฟฟ้าจึงเหมือนกับชิป RF Sx1280 มีกำลังไฟเท่ากันที่ 17mW ใช้ฐานเสาอากาศรุ่นที่ 1 ของ IPEX ใช้ฐานเสาอากาศรุ่นที่ 1 พร้อมขั้วโลก เสาอากาศ Sub-T (ปรับแต่งโดยโรงงานมืออาชีพเสาอากาศแต่ละเสาได้รับการทดสอบโดยเครื่องดนตรีระดับมืออาชีพเพื่อให้แน่ใจว่า น้ำหนักเบาและทนทาน) ขั้นตอนการผูก: 1. เมื่อเครื่องรับเชื่อมต่อกับตัวควบคุมการบินแหล่งจ่ายไฟกับตัวควบคุมการบินโดยเชื่อมต่อ USB ใส่เม็ดมีดเป็นครั้งแรก เมื่อใดก็ตามที่คุณเห็นไฟ LED บนเครื่องรับดับ ทำซ้ำการดำเนินการครั้งเดียว เมื่อเสียบ USB เป็นครั้งที่สามไฟ LED จะเริ่มกะพริบสองครั้งซึ่งหมายความว่าเครื่องรับอยู่ในโหมดจับคู่ 2. เชื่อมต่อโมดูล ES24TX หรือโมดูลจูนเนอร์ DIY 2.4G ELRS เข้ากับรีโมทคอนโทรลอย่างถูกต้อง หลังจากนั้นคัดลอก ELRS ไดเรกทอรีเป็นไฟล์ SD LUA ไปยังการ์ด SD ในรีโมทคอนโทรลไดเรกทอรีคือ SD จากนั้นเรียกใช้ ELRS การดำเนินการผูกมัดของ LUA เป็นไปเพื่อนำไปสู่การปฏิบัติการผูกมัด 3. หลังจากการผูกมัดสำเร็จไฟ LED บนเครื่องรับจะติดตลอดเวลาและสามารถรับสัญญาณโทรศัพท์ได้เช่นกัน 4. ตัวรับสัญญาณสถานะ LED หมายถึง: ตัวรับสัญญาณ LED เครื่องรับ PP: เปิดตลอดเวลาการจับคู่ความถี่สำเร็จหรือการเชื่อมต่อและการสื่อสารเป็นเรื่องปกติไฟ LED คู่กะพริบอยู่ในการจับคู่ความถี่ไฟ LED กระพริบช้าไม่สามารถรับสัญญาณเครื่องส่งสัญญาณได้
