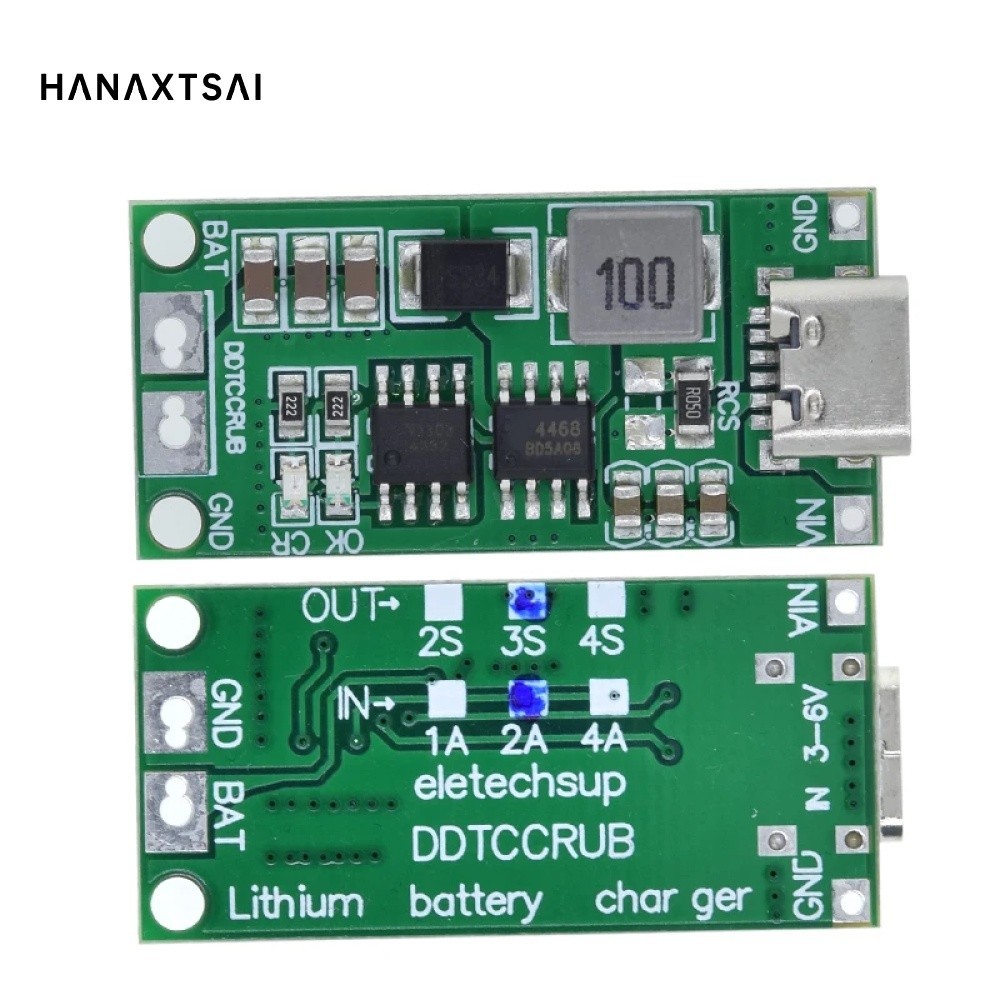

Multi-cell 2S 3S 4S Type-C ถึง 8.4V 12.6V 16.8V Step-Up Boost LiPo Polymer Li-Ion Charger 7.4V 11.1V 14.8V 18650 แบตเตอรี่ลิเธียม (2/3/4 1-4A แบตเตอรี่ลิเธียมโพลิเมอร์) ประเภทแบตเตอรี่

วิธีการเดินสายไฟ: ขั้วบวกของชุดแบตเตอรี่เชื่อมต่อกับ [BAT] จุดบัดกรีของโมดูลเพิ่มและขั้วลบของชุดแบตเตอรี่เชื่อมต่อกับจุดบัดกรี [GND] ของ โมดูลเพิ่มความเร็ว โมดูลและขั้วบวกและขั้วลบของชุดแบตเตอรี่ไม่สามารถเชื่อมต่อได้อย่างไม่ถูกต้องเมื่อเชื่อมต่อผิดจะไหม้บอร์ด รางปลั๊กไฟทั้งหมดจะร้อนขึ้นเมื่อทำงานซึ่งเป็นเรื่องปกติหากมีความร้อนสูงเกินไปคุณสามารถเพิ่มแผ่นระบายความร้อนชิ้นเล็ก ๆ ได้ด้วยตัวเองหรือตรวจสอบว่าแหล่งจ่ายไฟและสายไฟผิดหรือไม่ โหมดแหล่งจ่ายไฟ: สายชาร์จ Type-C แหล่งจ่ายไฟ 5V 1A / 2A ขอแนะนำให้ใช้หัวชาร์จและสายชาร์จที่ได้รับการจัดอันดับ 5V 1A / 2A สำหรับแหล่งจ่ายไฟสำหรับรุ่น 4A ไม่แนะนำให้ใช้เวอร์ชัน 4A เว้นแต่หัวชาร์จและสายชาร์จของคุณทั้งคู่ ให้เอาต์พุตปัจจุบัน 4A ซื้อชุดแบตเตอรี่ไม่กี่ชิ้นและอินพุตไม่กี่เส้นเพื่อซื้อสตริงไม่กี่เส้นและหลายข้อมูลจำเพาะ โลโก้ที่ด้านหลังของผลิตภัณฑ์แสดงว่าเป็นเพียงข้อมูลจำเพาะของผลิตภัณฑ์เท่านั้นและไม่จำเป็นต้องเชื่อมต่อสั้น ๆ โดยปกติแล้วจะใช้ผลิตภัณฑ์ตามแผนภาพการเดินสายไฟอย่างถูกต้องหลังจากได้รับสินค้าแล้วจะสามารถใช้ได้ตามปกติตามแผนภาพการเดินสายไฟอย่างถูกต้อง คำอธิบายสถานะ: ไฟ Led แสดงสถานะการชาร์จ [CR] สำหรับสถานะการชาร์จ [ตกลง] ชาร์จเต็มหรือโหมดแรงดันไฟฟ้าคงที่ แผ่นเพิ่มแรงต้าน 2 สาย (2S): แรงดันไฟฟ้าอินพุต: DC 5V ที่แนะนำ อินพุตปัจจุบัน: 1A (เวอร์ชัน 1A); 2A (เวอร์ชัน 2A); 4A (เวอร์ชัน 4A); แรงดันไฟฟ้าที่ชาร์จได้: 8.4V กระแสไฟชาร์จ: 0.55A (เวอร์ชัน 1A); 1.1A (เวอร์ชัน 2A); 2.2A (เวอร์ชัน 4A); แผ่นเพิ่ม 3 สาย (3S) แรงดันไฟฟ้าอินพุต: DC 5V ที่แนะนำ อินพุตปัจจุบัน: 1A (เวอร์ชัน 1A); 2A (เวอร์ชัน 2A); 4A (เวอร์ชัน 4A); แรงดันไฟฟ้าที่ชาร์จได้: 12.6V กระแสไฟชาร์จ: 0.37A (เวอร์ชัน 1A); 0.74A (เวอร์ชัน 2A); 1.48A (เวอร์ชัน 4A); แผ่นเพิ่มแรงต้าน 4 เส้น (4S): แรงดันไฟฟ้าอินพุต: DC 5V ที่แนะนำ อินพุตปัจจุบัน: 1A (เวอร์ชัน 1A); 2A (เวอร์ชัน 2A); 4A (เวอร์ชัน 4A); แรงดันไฟฟ้าที่ชาร์จได้: 16.8V กระแสไฟชาร์จ: 0.28A (เวอร์ชัน 1A); 0.56A (เวอร์ชัน 2A); 1.12A (เวอร์ชัน 4A); โปรดทราบว่าข้อมูลด้านบนที่ได้รับจากการทดสอบในห้องปฏิบัติการจะมีข้อผิดพลาดบางประการระหว่างการวัดจริงและมัลติมิเตอร์ สภาพแวดล้อมในการทำงาน: อุณหภูมิ -40℃ถึง + 855 ถึง + 85℃ ขนาด 39 X 18 X 6.3 มม. น้ำหนักผลิตภัณฑ์: ประมาณ 5g
