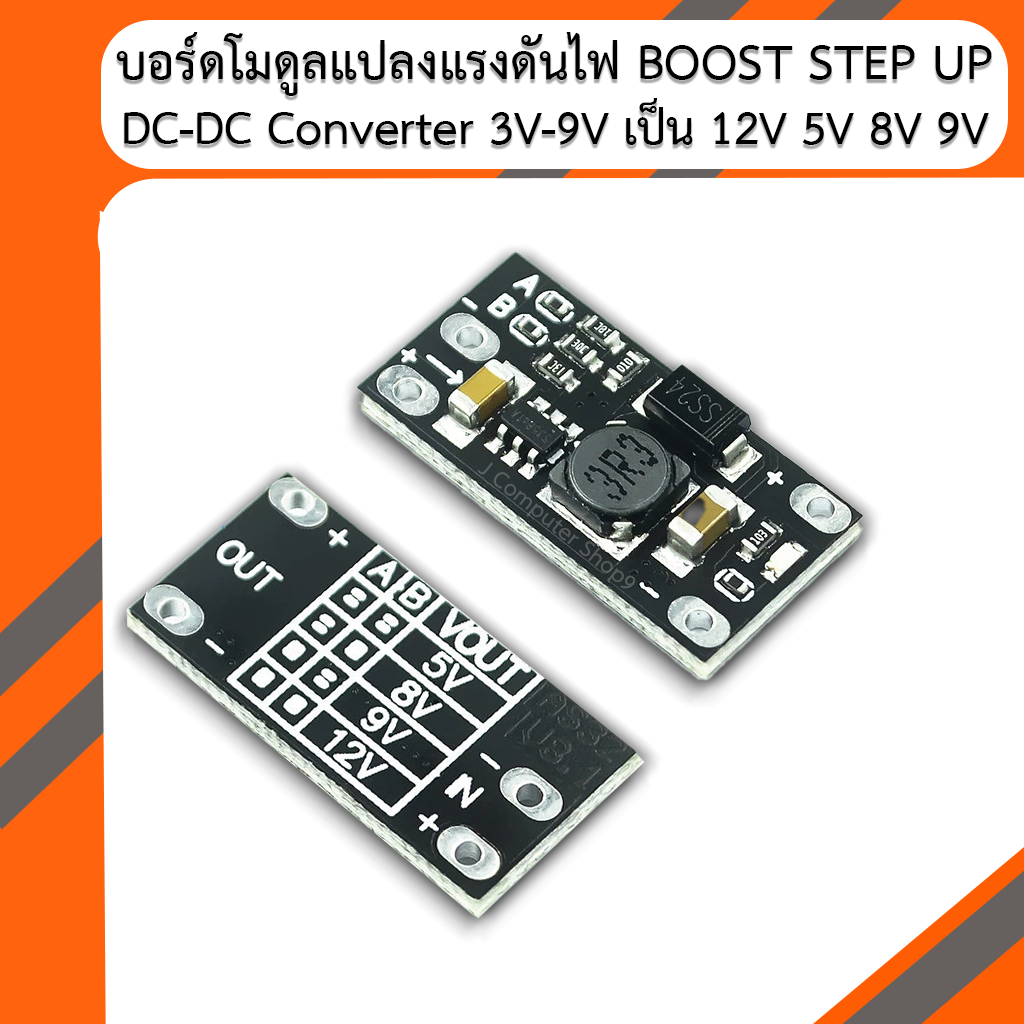

บอร์ดโมดูลแปลงแรงดันไฟ Boost Step Up DC-DC Converter 3V-9V to 5V 8V 9V 12V

คำอธิบาย: บอร์ดโมดูลแปลงแรงดันไฟ Mini DC-DC Boost Step Up Converter 3V 3.2V 3.3V 3.7V 5V 9V ถึง 12V Voltage Regulator 1 ตัวสามารถ บัดกรีปรับ แรงดันขาออก : สามารถตั้งค่าได้เป็น 5V / 8V / 9V / 12V (ค่าเริ่มต้นคือ 12V) บัดกรี ออกตรงจุดA B เช่นถ้าเอา AออกเหลือB จะได้ 8V ถ้าเอาABอกจะเหลือ5v แรงดันขาเข้า: 2.5V ถึง Vout (-0.5V) ไฟ LED แสดงสถานะ ขนาดชิ้นงาน:กว้าง 11 mm. ยาว: 22 mm สูง 3.6mm พารามิเตอร์พื้นฐาน: แรงดันขาออกสามารถตั้งค่าเป็น 5V / 9V / 12V ค่าเริ่มต้นคือ 12V ช่วงแรงดันไฟฟ้าอินพุต: 2.5V-5VOUT แรงดันไฟฟ้าขาเข้าต้องต่ำกว่าแรงดันขาออกที่ตั้งไว้ ความสามารถเอาต์พุต: เมื่อป้อนข้อมูลแบตเตอรี่ลิเธียม 3.7V สามารถเอาต์พุต 5V1A, 8V0.5A, 9V0.45A, 12V0.3A เมื่อป้อนข้อมูลที่ 5V สามารถส่งออก 8V0.7A, 9V0.7A, 12V0.5A ได้ เมื่อเอาต์พุต 12V เริ่มต้นไฟ LED จะใช้ประมาณ 1mA หากไฟแสดงสถานะปิดอยู่กระแสไฟฟ้าเข้าคือ <1mA ที่ไม่มีโหลด คำอธิบายการตั้งค่าแรงดันไฟฟ้า: ด้านหน้าของ PCB สามารถมองเห็นได้ด้วยคำว่า A และ B ใช้หัวแร้งเพื่อเปลี่ยนแผ่นผ่านถัดจากตัวจำหน่ายแรงดันขาออกสามารถเปลี่ยนได้โดยการทำลาย ในตารางต่อไปนี้ 0 แสดงว่าแผ่นถูกตัดการเชื่อมต่อและ 1 แสดงว่าแผ่นเชื่อมต่ออยู่ เอาต์พุต AB VOUT 1. ไฟ 0 0 5V 1 โวลต์ 1 0 9V 1 1 12V แผ่นรองถัดจากไฟ LED สามารถปิดเพื่อปิดไฟแสดงสถานะ ราคาต่อ 1 ชิ้น
