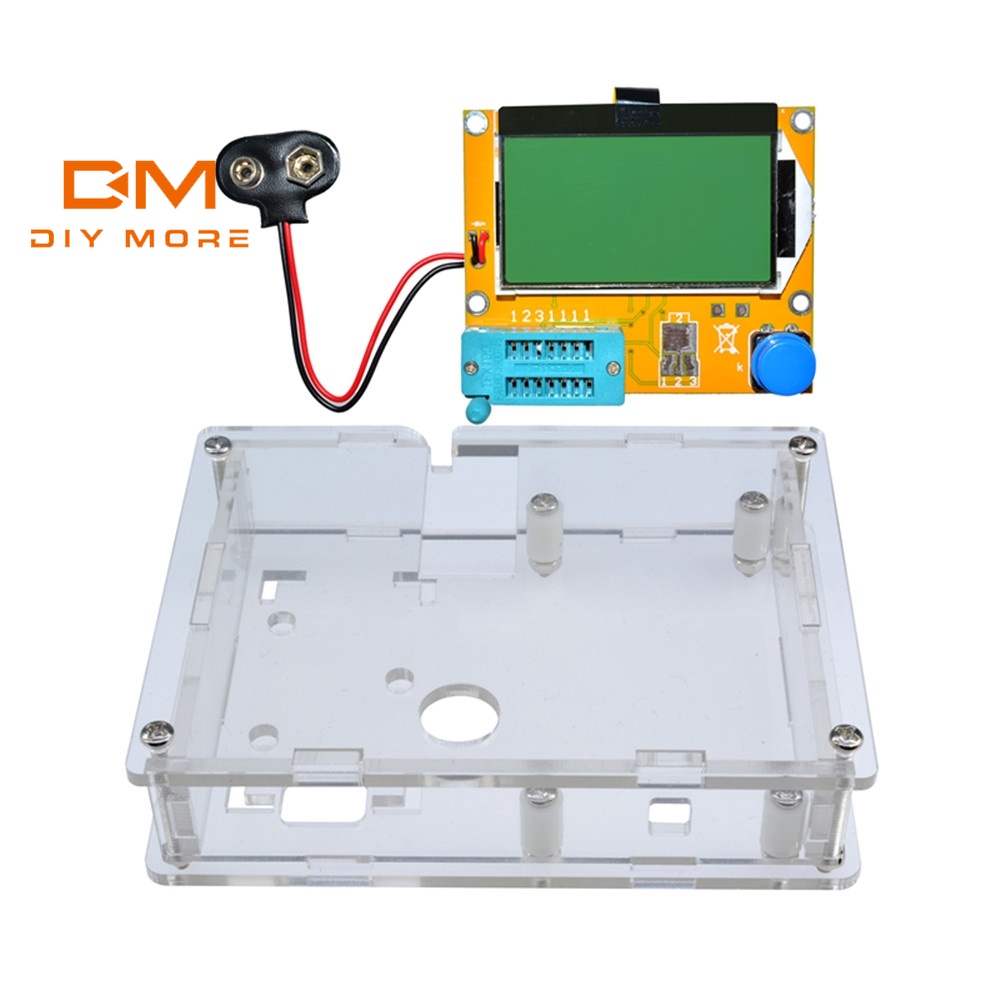

DIYMORE LCR-T4 Mega328 เครื่องทดสอบทรานซิสเตอร์ Diode Triode Capacitance ESR Meter MOS NPN/PNP พร้อมเคสอะคริลิค

กล่องอะคริลิคสำหรับเครื่องทดสอบทรานซิสเตอร์ LCR-T4 ใหม่เอี่ยมและคุณภาพสูง 100% รูปร่าง: เช่นเดียวกับการแสดงรูปภาพ ตัวเรือนอะคริลิคใส : เหมาะสำหรับ: LCR-T4 เครื่องทดสอบทรานซิสเตอร์ Diode Triode Capacitance ESR Meter หมายเหตุ: เป็นชิ้นส่วน DIY ไม่ประกอบ สำหรับ LCR-T4 เครื่องทดสอบทรานซิสเตอร์ ซอฟต์แวร์ M328 เวอร์ชันล่าสุด 1,2013 ฟังก์ชั่นเพิ่มเติมชิป: Atmega328 2.128*64 จอแสดงผล LCD Backlight ขนาดใหญ่เพียง 2mA เมื่อสแตนด์บาย 3 ใช้แบตเตอรี่ 9V (ไม่รวม) ช่วงทดสอบ: ตัวเหนี่ยวนำ, ตัวเก็บประจุ , ไดโอด, ไดโอดคู่ , mos, ทรานซิสเตอร์, SCR , ตัวควบคุม, หลอด LED , ESR, ความต้านทาน, โพเทนชิออมิเตอร์แบบปรับได้ ความต้านทาน :ความละเอียด 0.1 โอห์ม สูงสุด 50M ohm ตัวเก็บประจุ :25pf -100,000 uf ตัวเหนี่ยวนำ : 0.01mh-20H การทำงาน: 1: การตรวจจับอัตโนมัติของทรานซิสเตอร์ NPN และ PNP, n-channel และ p-channel MOSFET, ไดโอด (รวมถึงไดโอดคู่) ไทริสเตอร์ ทรานซิสเตอร์ ตัวต้านทานและตัวเก็บประจุ และส่วนประกอบอื่นๆ 2: ทดสอบพินของส่วนประกอบโดยอัตโนมัติ และแสดงผลบน LCD 3:สามารถตรวจจับทรานซิสเตอร์, MOSFETป้องกันไดโอดขยายสัมประสิทธิ์ และฐานเพื่อกำหนดแรงดันเอนเอียงไปข้างหน้าของทรานซิสเตอร์อีซีแอล 4: วัดความจุเกตและเกตของแรงดันไฟฟ้าเกณฑ์ MOSFET 5: ใช้จอแสดงผลคริสตัลเหลว 12864 พร้อมไฟพื้นหลังสีเขียว ข้อมูลจำเพาะ: สำหรับคุณอ้างอิง 1, การทำงานด้วยปุ่มเดียว, ปิดเครื่องอัตโนมัติ 2 มีเพียงกระแสไฟปิด 20nA เท่านั้น 3, ตรวจจับ NPN, PNP ทรานซิสเตอร์สองขั้วโดยอัตโนมัติ, N-channel และ P-channel MOS FET, JFET , ไดโอด , ไดโอดสองตัว , ไทริสเตอร์กำลังไฟฟ้าขนาดเล็ก ไทริสเตอร์แบบทิศทางเดียวและแบบสองทิศทาง 4, การจัดเรียงพินส่วนประกอบการระบุอัตโนมัติ 5, การวัดปัจจัยการขยายกระแสทรานซิสเตอร์สองขั้วและแรงดันเกณฑ์ฐาน - อิมิตเตอร์ 6, ผ่านแรงดันไฟฟ้าฐาน - อีซีแอลและปัจจัยการขยายกระแสสูงเพื่อระบุทรานซิสเตอร์ดาร์ลิงตัน 7 สามารถตรวจจับทรานซิสเตอร์สองขั้วและไดโอดป้องกันทรานซิสเตอร์ MOS 8, การวัดแรงดันประตู MOS FET และความจุเกต 9,พร้อมกันสามารถวัดตัวต้านทานสองตัวและสัญลักษณ์ตัวต้านทานจะปรากฏขึ้น แสดงทางด้านขวาด้วยค่าทศนิยม 4 สัญลักษณ์ความต้านทานทั้งสองด้านแสดงหมายเลขพิน ดังนั้นคุณสามารถวัดโพเทนชิออมิเตอร์ได้ หากปัดน้ำฝนโพเทนชิออมิเตอร์ไม่ถูกถ่ายโอนไปยังตำแหน่งสุดขั้ว เราสามารถแยกแยะระหว่างปลายหมุดตรงกลางและปลายทั้งสองข้างได้ 10, ความละเอียดในการวัดความต้านทานคือ 0.1 โอห์ม, สามารถวัดได้ 50M โอห์ม 11,สามารถวัดความจุสามารถวัดความจุ 30pF-100mF ความละเอียด 1pF. ตัวเก็บประจุจำนวนมากขึ้น 12.2uF สามารถวัดค่า ESR ความต้านทานอนุกรมที่เท่ากันได้พร้อมกัน ทั้งสองสามารถแสดงผลด้วยค่าทศนิยม ความละเอียด 0.01 โอห์ม 13 สามารถอยู่ในลำดับที่ถูกต้องและสัญลักษณ์ไดโอดแสดงไดโอดสองตัวและให้แรงดันไปข้างหน้าของไดโอด และอื่นๆ...... หมายเหตุ: ก่อนการวัดความจุ ตัวเก็บประจุจะต้องถูกคายประจุ มิฉะนั้น อาจทำให้มิเตอร์เสียหายได้ ในรายการรวมด้วย: 1PC LCR-T4/กล่องอะคริลิค/ชุด #DIYMORE #LCR-T4 #Mega328 #ทรานซิสเตอร์ #Tester #ไดโอด #Triode #ความจุ #ESR #MOS #NPN #PNP
