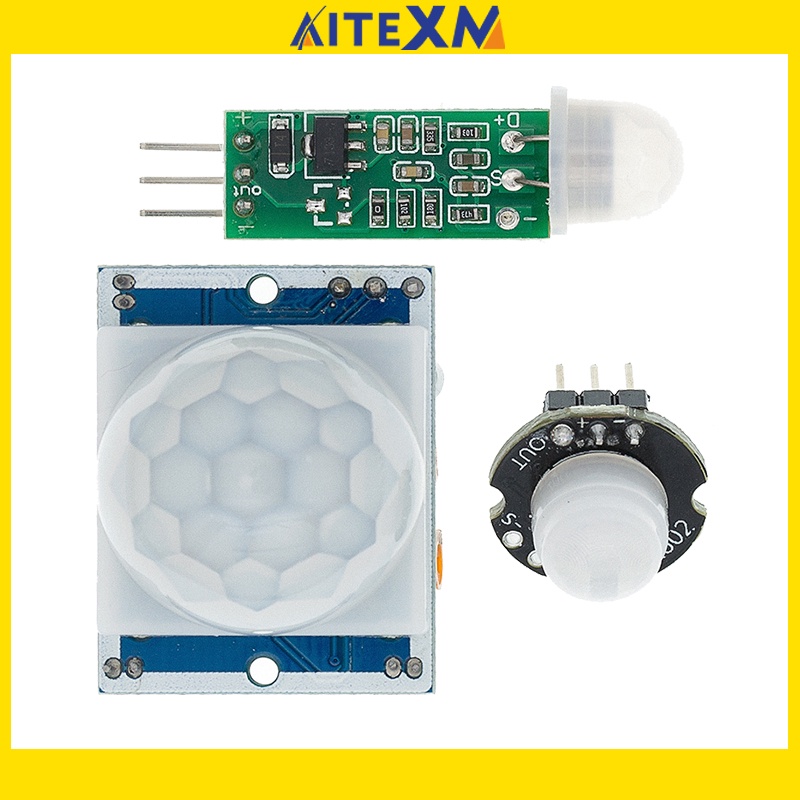

HC-SR501 HC-SR505 MH-SR602 Ir Pyroelectric โมดูลเซ็นเซอร์ตรวจจับความเคลื่อนไหวอินฟราเรดสําหรับ Arduino

Hc-sr501 1. แรงดันใช้งาน: DC5V ถึง 20V 2. การใช้พลังงานคงที่: 65 3. ระดับเอาต์พุต: สูง 3.3V, 0V ต่ำ 4. เวลาล่าช้า: ปรับได้ (0.3 วินาที ~ 18 วินาที) 5. เวลาห้าม: 0.2 วินาที 6. โหมดทริกเกอร์: l ไม่สามารถทำซ้ำได้ h สามารถทำซ้ำค่าเริ่มต้นสำหรับ h 7. ช่วงการเหนี่ยวนำ: มุมกรวยน้อยกว่า 120 องศาสูงสุด 7 เมตร 8. อุณหภูมิในการทำงาน: - -15 ~ + 70 9.ขนาด PCB: 32 * 24 มม., รูสกรู 28 มม., เส้นผ่านศูนย์กลางสกรู 2 มม., การเหนี่ยวนำขนาดเลนส์: (เส้นผ่านศูนย์กลาง): 23 มม. (ค่าเริ่มต้น) Hc-sr505 โมดูลตรวจจับร่างกายขนาดเล็ก HC-SR505 ขึ้นอยู่กับเทคโนโลยีอินฟราเรดผลิตภัณฑ์ควบคุมอัตโนมัติความไวสูงความน่าเชื่อถือสูงโหมดการทำงานขนาดเล็กพิเศษแรงดันไฟฟ้าต่ำเป็นพิเศษ ใช้กันอย่างแพร่หลายในการตรวจจับอุปกรณ์ไฟฟ้าอัตโนมัติต่างๆโดยเฉพาะผลิตภัณฑ์ควบคุมอัตโนมัติที่ใช้แบตเตอรี่ พารามิเตอร์ทางเทคนิค: ช่วงแรงดันไฟฟ้าที่ใช้งาน: DC4.5-20V กระแสคงที่: <60uA ระดับเอาต์พุต: สูง 3.3V / ต่ำ 0V ทริกเกอร์: ทริกเกอร์ซ้ำได้ (ค่าเริ่มต้น) เวลาล่าช้า: เริ่มต้น 8S + -30% (สามารถปรับแต่งช่วงสองสามสิบนาที) ขนาด PCB: 10 * 23 มม มุมการเหนี่ยวนำ: <100 องศามุมกรวย ระยะการเหนี่ยวนำ: 3 เมตร อุณหภูมิในการทำงาน: -20 - +80 องศา ขนาดเลนส์เซนเซอร์: เส้นผ่านศูนย์กลาง: 10 มม. (ค่าเริ่มต้น) Hc-sr602 พารามิเตอร์การทำงาน: โมดูลเซ็นเซอร์อินฟราเรดร่างกายมนุษย์ไพโรอิเล็กทริกรุ่น: SR-602 ระยะตรวจจับ: สูงสุด 5 เมตร แนะนำ 0-3.5 ม. เอาต์พุต: ระดับสูง, H = 3.3V, L = 0V แหล่งจ่ายไฟ DC: 3.3V-15V กระแสไฟฟ้าดับ: 20uA คุณสมบัติและการใช้งาน: โมดูลนี้มีความไวสูงตอบสนองรวดเร็วการใช้พลังงานคงที่ขนาดเล็กติดตั้งง่ายและติดตั้ง เลนส์ส่วนหัวของพินได้รับการบัดกรีและมีแหล่งจ่ายไฟโดยไม่มีข้อบกพร่อง สามารถใช้สำหรับไฟเซ็นเซอร์ร่างกายสัญญาณเตือนความปลอดภัย การควบคุมการเข้าถึงการถ่ายภาพตามความต้องการอุปกรณ์อัตโนมัติสำหรับการเกษตรการป่าไม้และการขุด ประเด็นสำคัญ: 1. เวลาเอาต์พุตระดับสูงของผลิตภัณฑ์นี้สามารถปรับได้ 2.5 วินาทีถึง 1 ชั่วโมงเวลาขาออกที่กำหนดไว้ที่โรงงาน เป็นเวลา 2.5 วินาทีและคุณสามารถเปลี่ยนตัวต้านทานชิปหนึ่งตัวหากคุณต้องการเปลี่ยน โปรดอ่านค่าความต้านทานที่สอดคล้องกับเวลาล่าช้าทั่วไป ดูแบบฟอร์มที่เกี่ยวข้องด้านล่าง 2. เวลาปิดกั้น 2 วินาทีไม่สามารถปรับได้ 3. โรงงานถูกกำหนดว่าเป็นทริกเกอร์ซ้ำได้และไม่สามารถเปลี่ยนแปลงได้ 4. แรงดันไฟฟ้าของโมดูลนี้คือ 3.3V ถึง 15V และแรงดันไฟฟ้าที่ จำกัด คือ 2.8V ถึง 18V 5. เวลาเอาต์พุตของโมดูลคือเอาต์พุตระดับสูงเป็นเวลา 2 วินาทีหลังจากเปิดเครื่องจากนั้นต่ำป้อนสแตนด์บาย สถานะ. หากเวลาหน่วงเวลาเปลี่ยนไปเวลาที่โมดูลเอาต์พุตในระดับสูงหลังจากเปิดเครื่องจะเพิ่มขึ้นตามนั้นซึ่งสามารถเข้าใจได้ว่าเป็น เวลาเริ่มต้นหลังจากเข้าสู่สถานะการทำงานปกติหลังจากไฟฟ้าจะเพิ่มขึ้น 6. หลังจากติดตั้งองค์ประกอบไวแสงแล้วจะไม่ทำงานในระหว่างวันทำงานในเวลากลางคืนไม่มีส่วนประกอบไวแสงและใช้งานได้ตลอดทั้งวัน (ไม่มีโฟโตไดโอดในโมดูลโปรดซื้อแยกต่างหากหากจำเป็น แนะนำ: โฟโตไดโอด F3 ธรรมดา)
