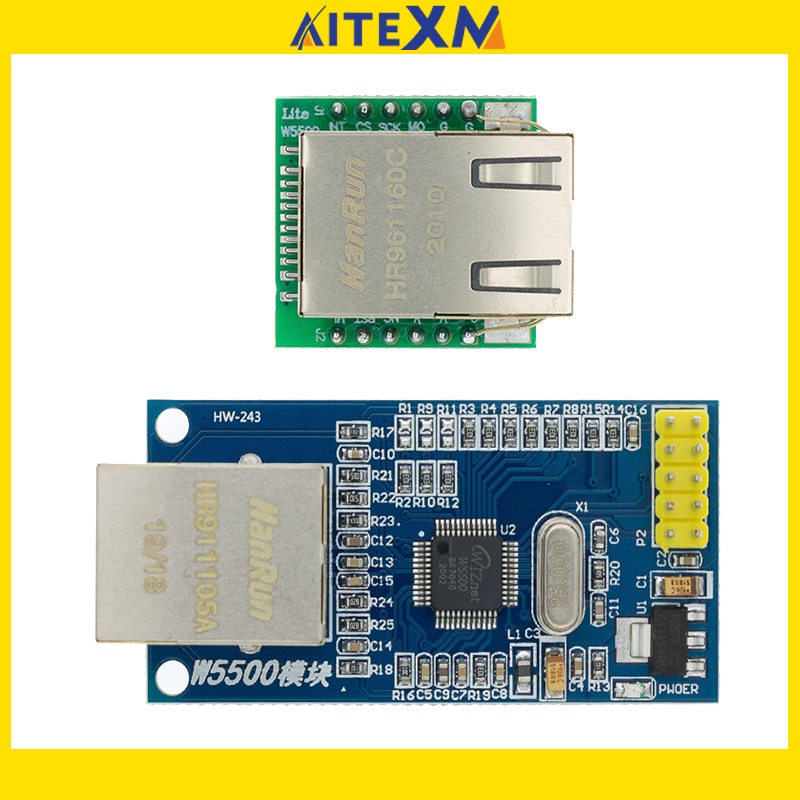

โมดูลเครือข่ายอีเธอร์เน็ต USR ES1 W5500 SPI เป็น LAN Ethernet TCP IP 51 STM32 ไมโครคอนโทรลเลอร์โปรแกรมมากกว่า W5100

Usr-es1 W5500 แหล่งจ่ายไฟ โหมด: แหล่งจ่ายไฟภายนอก 3.3V, กระแสไฟฟ้าควรมากกว่า 200mA; การควบคุมการควบคุมการควบคุมการควบคุม อินเทอร์เฟซ TTL: ระดับ TTL, อินเทอร์เฟซ 3.3V SPI; แอปพลิเคชั่น PCB ขนาด: 23 * 25 มม. กลไก 1.5 * 23 * 24; Usr-es1 อินเทอร์เฟซคือโมดูลอีเธอร์เน็ตของอินเทอร์เฟซ SPI อินเทอร์เฟซคือ TTL ระดับ 3.3V กำลังไฟ แรงดันไฟฟ้า +3.3V โปรดตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าไม่น้อยกว่า 200mA, แรงดันไฟฟ้าต่อเนื่องและมีเสถียรภาพ +3.3V อินเทอร์เฟซ SPI ความเร็วสูง 80mhz 80 เมกะเฮิร์ตซ์ โปรโตคอลฮาร์ดแวร์ -TCPIP-TCPIP ผู้ใช้กองซ้อนกันในตัวเกือบไม่เข้าใจโปรโตคอลเครือข่ายที่ซับซ้อน ความรู้ รองรับได้มากถึง 8 ซ็อกเก็ต รองรับ TCP, UDP, ICMP, รองรับ TCP, UDP, ICMP, โปรโตคอล PPPoE, ARP, IGMP, PPPoE การบูรณาการข้อมูล ชั้นเชื่อมโยงชั้นทางกายภาพ สนับสนุนการปลุก รองรับซีเรียลความเร็วสูง อินเทอร์เฟซอุปกรณ์ต่อพ่วงสำหรับอุปกรณ์ต่อพ่วง (SPI รุ่น 0, 3) ไบต์ 32K ภายใน 32K ได้รับ บัฟเฟอร์บัฟเฟอร์ ฝังตัว The embededed The embededed ชั้นกายภาพอีเธอร์เน็ต 10BaseT / 100BaseTX (PHY) สนับสนุนการเจรจาอัตโนมัติ ดูเพล็กซ์เต็มรูปแบบ 10/100 หรือสองเท่าครึ่ง) ไม่รองรับไฟล์ แพทช์ IP แรงดันไฟฟ้าที่ใช้งานได้ของ สัญญาณแรงดันไฟฟ้า 3.3V, I / O และ 5V จอแสดงผล LED (ดูเพล็กซ์เต็มหรือ การเชื่อมต่อเครือข่ายความเร็วเครือข่ายการใช้งาน) แพ็คเกจชนิดพินชนิดพิเศษ ขนาดเล็กสะดวกสำหรับการใช้งานฝังตัว การใช้ตัวอย่าง C โครงการ W5500 โมดูลเครือข่ายอีเธอร์เน็ต คำอธิบาย: รองรับ โปรโตคอล TCP / IP แบบมีสายแบบแข็ง: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE รองรับ ซ็อกเก็ตอิสระ 8 ช่องพร้อมกัน รองรับการปิดเครื่อง โหมดโหมดโหมดสอน รองรับ ปลุก LAN ผ่าน UDP รองรับ อินเทอร์เฟซอุปกรณ์ต่อพ่วงอนุกรมความเร็วสูง (SPI MODE 0, 3) ภายใน หน่วยความจำ 32Kbytes 32Kbytes สำหรับบัฟเฟอร์ TX / RX 10baset / 100BaseTX 10 เบส / 100BaseTX อีเธอร์เน็ต PHY ฝังตัวอยู่ รองรับ การเจรจาอัตโนมัติ (ดูเพล็กซ์เต็มและครึ่งหนึ่ง, 10 และ 100 ตาม) ไม่ละ รองรับ IP Fragmentation 1.3v การทำงานของสัญญาณ I / O พร้อมความทนทานต่อสัญญาณ 5V I / O ไฟ LED แบบ LED เอาต์พุตเอาต์พุตเต็มรูปแบบ / ครึ่งหนึ่ง, ลิงค์, ความเร็ว, แอคทีฟ) 48 แพ็คเกจปลอดสารตะกั่ว LQFP พิน LQFP (7x7 มม., ระยะห่าง 0.5 มม.) ข้อมูลจำเพาะ: ชิปชิปชิป ชนิด: W5500 รองรับ ทั้ง 3.3V และ 5V. สายฮาร์ดไวร์ โปรโตคอล TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE 10baset / 100BaseTX 10 เบส / 100BaseTX อีเธอร์เน็ต PHY ฝังตัวอยู่ รองรับ การตอบสนองอัตโนมัติแบบเต็มรูปแบบ (โหมดดูเพล็กซ์ / ดูเพล็กซ์ครึ่งหนึ่ง) รองรับ ซ็อกเก็ตอิสระ 8 ช่องพร้อมกัน ภายใน หน่วยความจำ 32Kbytes สำหรับบัฟเฟอร์ Tx / Rx พลังงานไฟฟ้า โหมดปิด: การสนับสนุน Network ปลุก: การสนับสนุน Spi ของ SPI อินเทอร์เฟซที่รองรับ (SPI MODE 0, 3) การเชื่อมต่อที่สะดวกกับ MCU ขนาด: 55 มม. x 28 มม
