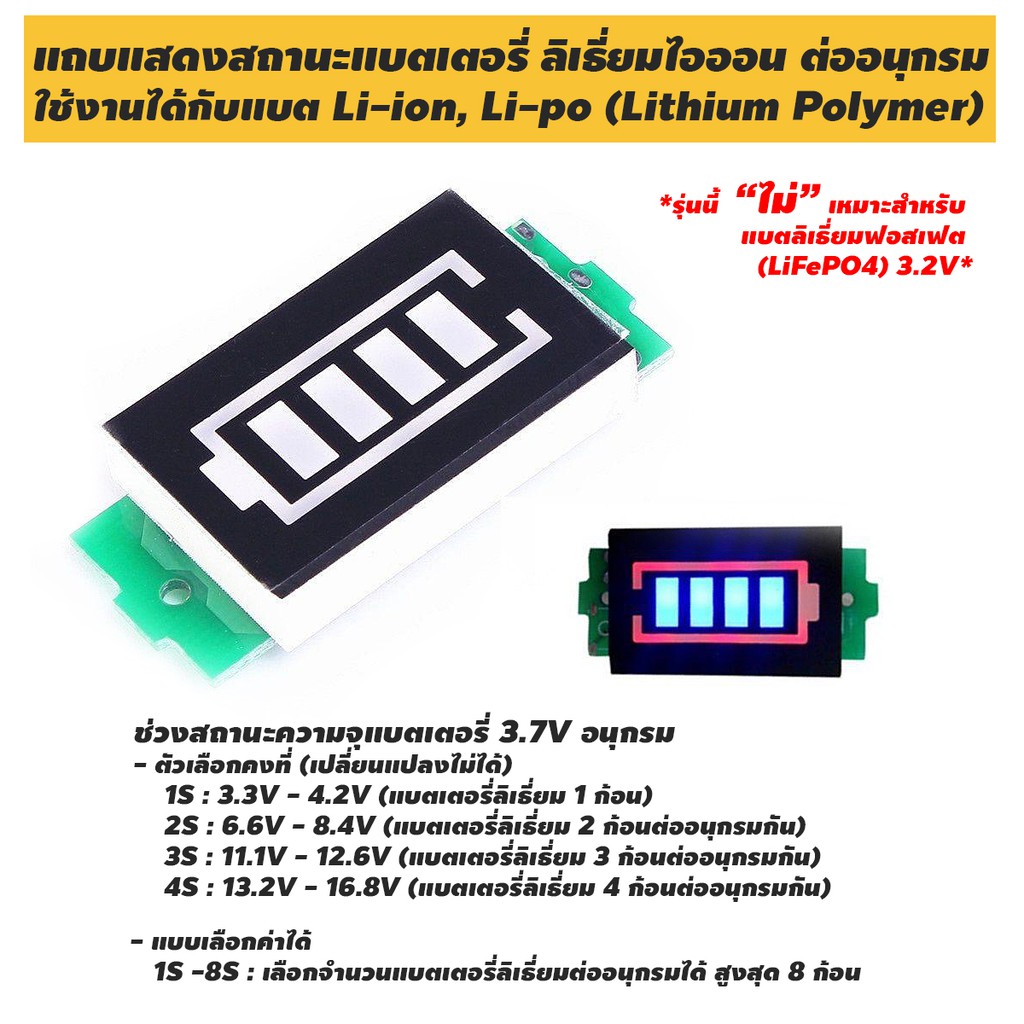

สถานะความจุแบตเตอรี่ 1S 2S 3S 4S Series Lithium Battery Capacity Indicator Module Display Li-po Li-ion 18650 DIY

*** ตัวเลือกสินค้า ** แบบฟิกค่า 1S 2S 3S 4S เป็นแบบเปลี่ยนช่วงการวัด "ไม่ได้" ครับ Series Lithium Battery Capacity Indicator Module Display Li-po Li-ion 18650 DIY แถบแสดงสถานะแบตเตอรี่ ใช้งานได้กับแบต Li-ion, Li-po ก้อนเดียว หรือ อนุกรมกันก็ได้ การใช้งาน: ต่อขั้ว + เข้าไฟบวกของแบตเตอรี่, ต่อขั้ว - เข้าไฟลบของแบตเตอรี่ ช่วงสถานะความจุแบตเตอรี่ 1S (แบตเตอรี่ลิเธี่ยม 1 ก้อน): 3.3V - 4.2V 2S (แบตเตอรี่ลิเธี่ยม 2 ก้อนต่ออนุกรมกัน): 6.6V - 8.4V 3S (แบตเตอรี่ลิเธี่ยม 3 ก้อนต่ออนุกรมกัน): 11.1V - 12.6V 4S (แบตเตอรี่ลิเธี่ยม 4 ก้อนต่ออนุกรมกัน): 13.2V - 16.8V การแสดงผล: เส้นขอบรูปแบตเตอรี่ - สีแดง, แถบบาร์ข้างใน - สีฟ้า สูตรคำนวนการแสดงผล: N = จำนวนก้อนของแบตเตอรี่ลิเธี่ยมที่ต่ออนุกรมกัน (1, 2, 3 ...) เมื่อไฟแบตมากกว่า N*3.3V แถบบาร์สว่าง 1 บาร์ เมื่อไฟแบตมากกว่า N*3.5V แถบบาร์สว่าง 2 บาร์ เมื่อไฟแบตมากกว่า N*3.7V แถบบาร์สว่าง 3 บาร์ เมื่อไฟแบตมากกว่า N*3.9V แถบบาร์สว่าง 4 บาร์ เมื่อไฟแบตน้อยกว่า N*3.3V แถบบาร์สีฟ้าจะไม่สว่าง แต่จะสว่างเฉพาะขอบนอกรูปแบตเตอรี่สีแดงเท่านั้น ขนาดโมดูล : ยาว 4.3 cm กว้าง 2 cm หนา 1​ cm ค่าความคลาดเคลื่อน 3% สถานะความจุแบตเตอรี่ 1S - 8S (แบบเปลี่ยนตัวเลือกได้) Series Lithium Battery Capacity Indicator Module Display Li-po Li-ion 18650 DIY https://shopee.co.th/product/57748591/2927605115/ ช่วงสถานะความจุแบตเตอรี่ 1S = 3.3V - 4.2V 2S = 6.6V - 8.4V 3S = 11.1V - 12.6V 4S = 13.2V - 16.8V 5S = 16.5V - 19.5V 6S = 19.8V - 23.4V 7S = 23.1V - 27.3V 8S = 26.4V - 31.2V เลือกช่วงการวัด -S โดยการบัดกรีจุดที่ต้องการ เช่น ถ้าต้องการ 3S : บัดกรีที่ 1S ออก (Open) แล้วทำการบัดกรี (Short) ที่ 3S แทน
