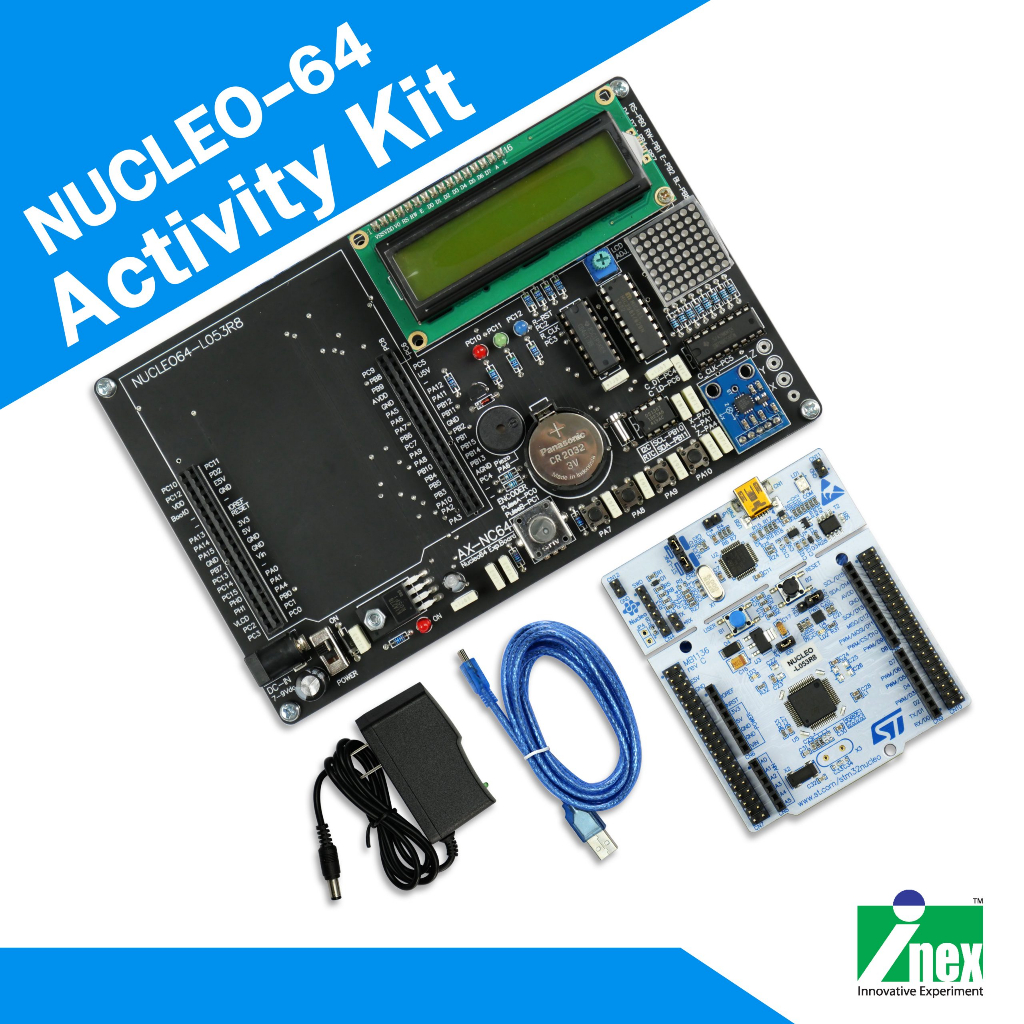

INEX NUCLEO-64 Activity Kit ชุดทดลองไมโครคอนโทรลเลอร์ STM32 อนุกรม NUCLEO-L053R8

รายละเอียดเพิ่มเติม รายการอุปกรณ์ในชุด 1. บอร์ดไมโครคอนโทรลเลอร์ NUCLEO-L053R8 2. บอร์ดอุปกรณ์อินพุตเอาต์พุตสำหรับ NUCLEO-L053R8 รุ่น AX-NC64 3. สาย USB-miniB 4. อะแดปเตอร์ 6V 2A ขึ้นไป (ไม่เกิน 9V 2A) 1. คุณสมบัติทางเทคนิคที่สำคัญของบอร์ดไมโครคอนโทรลเลอร์ NUCLEO-L053R8 1.1 คุณสมบัติของไมโครคอนโทรลเลอร์ ● ติดตั้งไมโครคอนโทรลเลอร์ 32 บิต ARM Cortex-M0 เบอร์ STM32L053R8T6 ของ STMicroelectronics มีหน่วยความจำโปรแกรมแบบแฟลช 64 กิโลไบต์, หน่วยความจำข้อมูลอีอีพรอม 2 กิโลไบต์ และหน่วยความจำแรม 8 กิโลไบต์ มีไทเมอร์รวม 5 ชุด ความถี่สัญญาณนาฬิกาสูงสุด 32MHz แรงดันไฟเลี้ยง 1.8 ถึง 3.6V ● มีพอร์ตอินพุตเอาต์พุต GPIO รวม 51 ขา ● มีวงจรเชื่อมต่ออุปกรณ์ผ่านบัส SPI (4 ชุด), I2S (1 ชุด – แบ่งทรัพยากรกับบัส SPI 1 ชุด), I2C (2 ชุด), UART (2 ชุด – แบ่งทรัพยากรกับบัส SPI 2 ชุด), LPUART (1 ชุด) และ USB (1 ชุด) ● มีอินพุตอะนาลอกสำหรับวงจรแปลงสัญญาณอะนาลอกเป็นดิจิตอล 16 ช่อง ความละเอียดในการแปลงสัญญาณ 12 บิต ● มีอินพุตสัมผัสแบบความจุไฟฟ้า 24 ช่อง 1.2 คุณสมบัติด้านจุดเชื่อมต่อพอร์ตและพลังงาน ● มี 2 แบบคือ – จุดต่อพอร์ตที่เข้ากันได้กับขาพอร์ตในแบบ Arduino Uno V3 – จุดต่อขาพอร์ตแบบ ST morpho ที่ต่อกับขาพอร์ตทั้งหมดของไมโครคอนโทรลเลอร์ STM32 ● มีวงจรดีบักเกอร์/โปรแกรมเมอร์ ST-LINK V2.1 บนบอร์ดพร้อมคอนเน็กเตอร์ SWD โดยเลือกโหมดการทำงานให้ทำงานกับไมโครคอนโทรลเลอร์ STM32 บนบอร์ดหรือโหมดทำงานอิสระเพื่อใช้งานกับไมโครคอนโทรลเลอร์ STM32 ภายนอก ● มี LED 3 ตัว สำหรับแสดงการเชื่อมต่อพอร์ต USB, สำหรับทดลอง และแสดงสถานะไฟเลี้ยง ● มีสวิตช์กดติดปล่อยดับ 2 ตัว สำหรับการทดลองและเป็นสวิตช์ RESET ● ในส่วนของ USB สามารถทำงานเป็นอุปกรณ์ USB ได้ 3 แบบคือ พอร์ตอนุกรมเสมือน (Virtual COM port), อุปกรณ์เก็บข้อมูล (Mass storage) และพอร์ตสำหรับดีบัก (Debug port) ● ใช้ไฟเลี้ยงได้ทั้งจากพอร์ต USB (VBUS) หรือจากภายนอก (3.3V, 5V และ 6 ถึง 12V) 1.3 คุณสมบัติด้านการพัฒนาโปรแกรม ● รองรับเครื่องมือพัฒนาโปรแกรมได้หลากหลาย อาทิ : IAR, ARM Keil, GCC-based IDEs, MBED 2. คุณสมบัติทางเทคนิคที่สำคัญของบอร์ดอุปกรณ์อินพุตเอาต์พุต AX-NC64 2.1 คุณสมบัติด้านการรองรับไมโครคอนโทรลเลอร์ ● มีคอนเน็กเตอร์ IDC ตัวเมียแถวคู่สำหรับรองรับการติดตั้งบอร์ดไมโครคอนโทรลเลอร์ NUCLEO-L053R8 ของ STMicroelectronics ● บนบอร์ดพิมพ์ชื่อขาพอร์ตมาตรฐานของบอร์ดไมโครคอนโทรลเลอร์ NUCLEO-L053R8 ทำให้การต่อวงจรทำได้ง่ายขึ้น และลดความผิดพลาดของการต่อวงจรผิด ● รองรับการจ่ายไฟเลี้ยงทั้งส่งจากพอร์ต USB ของบอร์ดไมโครคอนโทรลเลอร์ NUCLEO-L053R8 และจากภาคจ่ายไฟของบอร์ด AX-NC64 ซึ่งได้รับไฟเลี้ยงมาจากอะแดปเตอร์ไฟตรงภายนอก (บนบอร์ดระบุไว้ 7 ถึง 9V ในทางปฏิบัติสามารถใช้อะแดปเตอร์ได้ตั้งแต่ 5V) 2.2 คุณสมบัติด้านอุปกรณ์เอาต์พุต ● มี LED แสดงการทำงานของพอร์ต GPIO รวม 3 ตัว ● มีวงจรขับลำโพงเปียโซสำหรับขับสัญญาณเสียง ● มีโมดูล LCD 16 ตัวอักษร 2 บรรทัด พร้อมปุ่มปรับความชัดเจนในการแสดงผล ● มีวงจรขับ LED ดอตเมตริกซ์ 8×8 จุด สำหรับแสดงตัวเลข อักษร สัญลักษณ์ 2.3 คุณสมบัติด้านอุปกรณ์อินพุต ● มีวงจรสวิตช์กดติดปล่อยดับ ทำงานที่ลอจิก “0” จำนวน 4 ตัว ● มีตัวเข้ารหัสหรือเอ็นโค้ดเดอร์แบบก้านหมุน ● มีวงจรฐานเวลานาฬิกาจริงใช้ไอซี DS1307 พร้อมแบตเตอรี่สำรองสำหรับรักษาค่าเวลา ● ติดตั้งตัวตรวจจับความเร่ง 3 แกนเบอร์ ADXL335 ให้เอาต์พุตเป็นแรงดันไฟตรง 3 ช่องตามสำหรับแกน X, Y และ Z # ARM #EducationBoard #nucleo #STM32 #INEX
