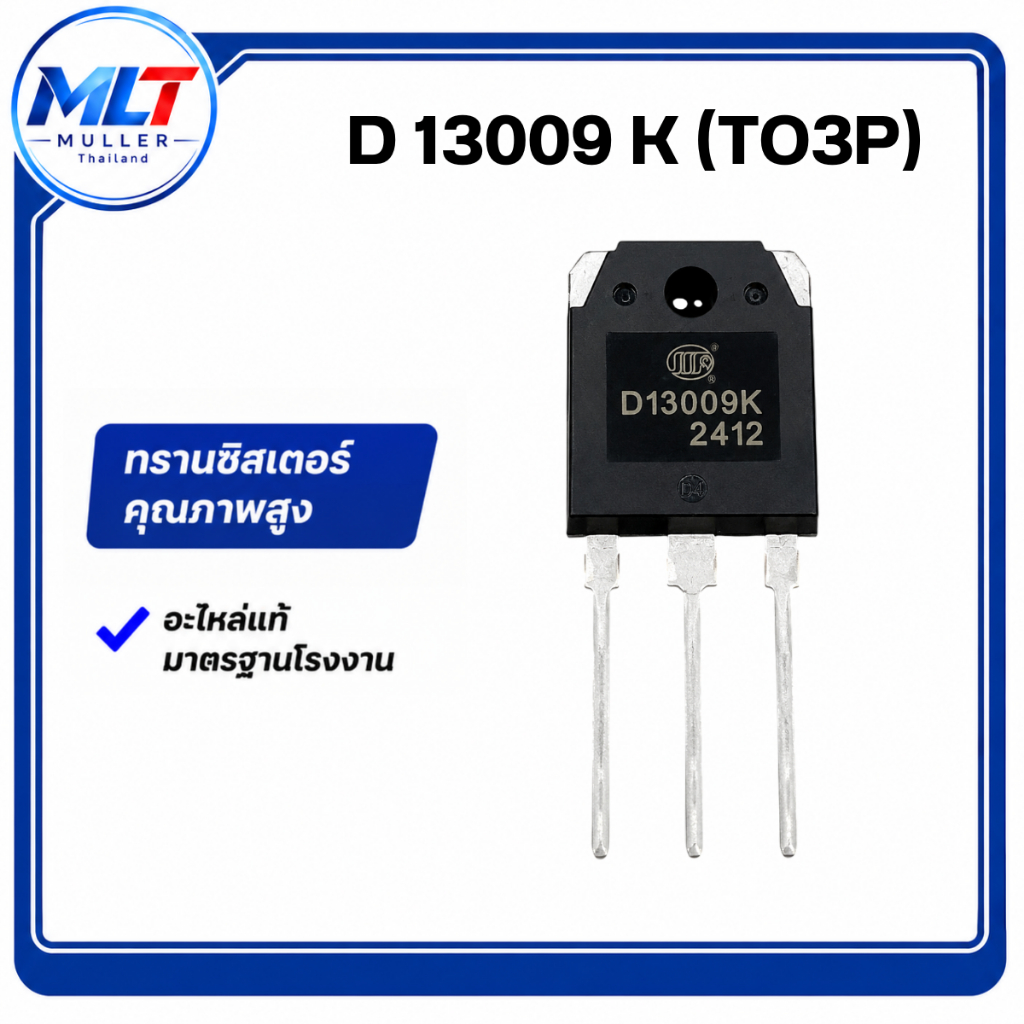

D13009K (TO3P) IC-TR ไอซี-ทรานซิสเตอร์

ข้อมูลสินค้า (Product Information) ประเภทสินค้า: ทรานซิสเตอร์กำลังไฟฟ้าชนิดซิลิคอน NPN (Silicon NPN Power Transistor) รูปแบบตัวถัง (Package): TO-3P ชนิด 3 ขา โครงสร้างบอดี้ใหญ่ แข็งแรง และกระจายความร้อนออกสู่ฮีตซิงก์ระบายความร้อนได้เป็นอย่างดี การใช้งานหลัก: นิยมใช้เป็นสลับสายกำลังในแหล่งจ่ายไฟสวิตช์ชิ่ง (SMPS) , วงจรจ่ายไฟคอมพิวเตอร์ (PC Power Supply) , บัลลาสต์อิเล็กทรอนิกส์ของหลอดไฟ , วงจรไฟอินเวอร์เตอร์ และวงจรควบคุมมอเตอร์ คุณสมบัติทางเทคนิค (Technical Specifications) ข้อมูลจำเพาะสูงสุดจากคู่มือสเปก (Datasheet): คุณสมบัติ (Parameters) ค่าพารามิเตอร์สูงสุด แรงดันระหว่างขา Collector และ Base (\(V_{CBO}\))700 โวลต์ (V) แรงดันระหว่างขา Collector และ Emitter (\(V_{CEO}\))400 โวลต์ (V) แรงดันระหว่างขา Emitter และ Base (\(V_{EBO}\))9 โวลต์ (V) กระแสไฟฟ้าขา Collector ต่อต่อเนื่อง (\(I_{C}\))12 แอมแปร์ (A) กระแสไฟฟ้าขา Collector สูงสุดชั่วขณะ (\(I_{CP}\))24 แอมแปร์ (A) กำลังสูญเสียสูงสุดที่ตัวถัง (\(P_{C}\))100 วัตต์ (W) (ที่อุณหภูมิผิวตัวถัง 25°C) อุณหภูมิรอยต่อสูงสุดขณะทำงาน (\(T_{j}\))150 องศาเซลเซียส (°C) จุดเด่นเพิ่มเติม: ความเร็วในการสลับสายสูง (High-Speed Switching): ตัวถังนี้มีคุณสมบัติในการลดเวลาการตกและเวลาการเก็บประจุ (Low Fall Time & Storage Time) ทำให้ทำงานในย่านความถี่สูงได้ดีและเกิดความร้อนต่ำ ความเสถียรต่อแรงดันสูง: ทนแรงดัน VCB ได้สูงสุดถึง 700V ช่วยให้ปลอดภัยจากแรงดันย้อนกลับ (Spike Voltage) ที่มักเกิดขึ้นในขดลวดของสวิตช์ชิ่งทรานส์ฟอร์เมอร์ครับ
