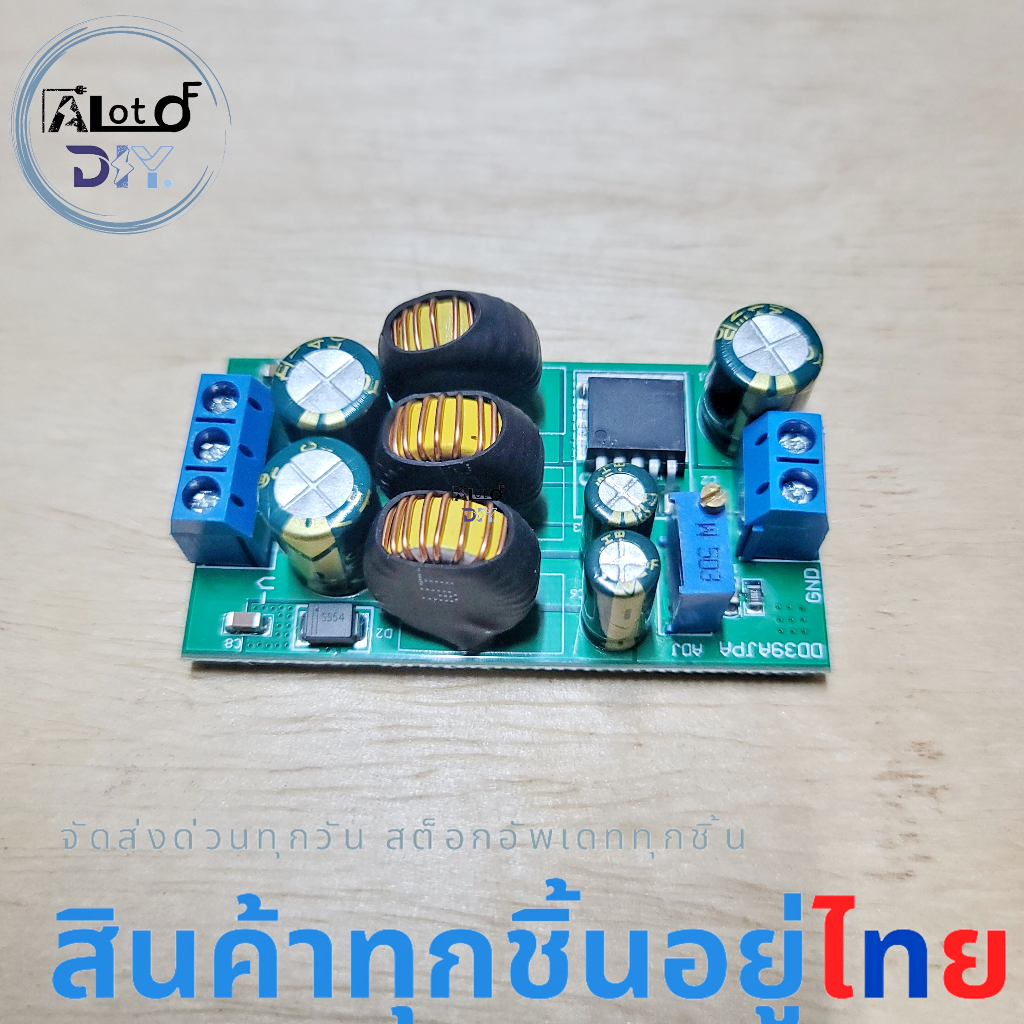

โมดูลแปลงไฟ DC+- เป็น +-G มีกราวด์ 20W +G- ปรับได้ 3-30V บวกและลบแหล่งจ่ายไฟ Boost-Buck Converter กระไม่เกิน 3A

โมดูลแปลงไฟDC+- เป็น+-G มีกราวด์ 20W +- 5-24V บวกและลบแหล่งจ่ายไฟเอาต์พุตคู่ Boost-Buck Converter กระไม่เกิน 3A ปรับแรงดันได้ คำอธิบาย: แรงดันไฟฟ้าอินพุต 3.7 ~ 30V, เอาต์พุต ±3 ~ ± 30V ปรับได้ กำลังขับสูงสุด: 20W ประสิทธิภาพการแปลง :69-89% กระแสไฟนิ่ง: 3-4mA 20W DC-DC Boost-Buck Converter ความถี่ในการทำงาน 180KHZ. อุณหภูมิในการทำงาน : -40~+85 องศาเซลเซียส ขนาด : 60 x 34 x 15มม ประสิทธิภาพสูงถึง 89% มีการชดเชยความถี่กรณีแรงดันตก ฟังก์ชั่น Soft-Start ไม่กระชากเวลาเปิด ฟังก์ชั่นปิดระบบหากร้อนเกินไป สร้างขึ้นในฟังก์ชันจำกัดปัจจุบัน บันทึก: 1 เพื่อให้ได้แรงดันไฟฟ้าที่เสถียรยิ่งขึ้น ขอแนะนำให้เอาต์พุตมากกว่า 15MA 2 V- ไม่สามารถใช้อย่างเดียวได้ หรือไม่มีแรงดันเอาต์พุต แต่สามารถใช้ V+ ได้ 3 กระแสเริ่มต้นของโมดูลคือ 2.5-3 เท่าของกระแสการทำงาน 4 การเพิ่มตัวเก็บประจุ MLCC 1UF-10UF ช่วยลดกระแสเริ่มต้น
