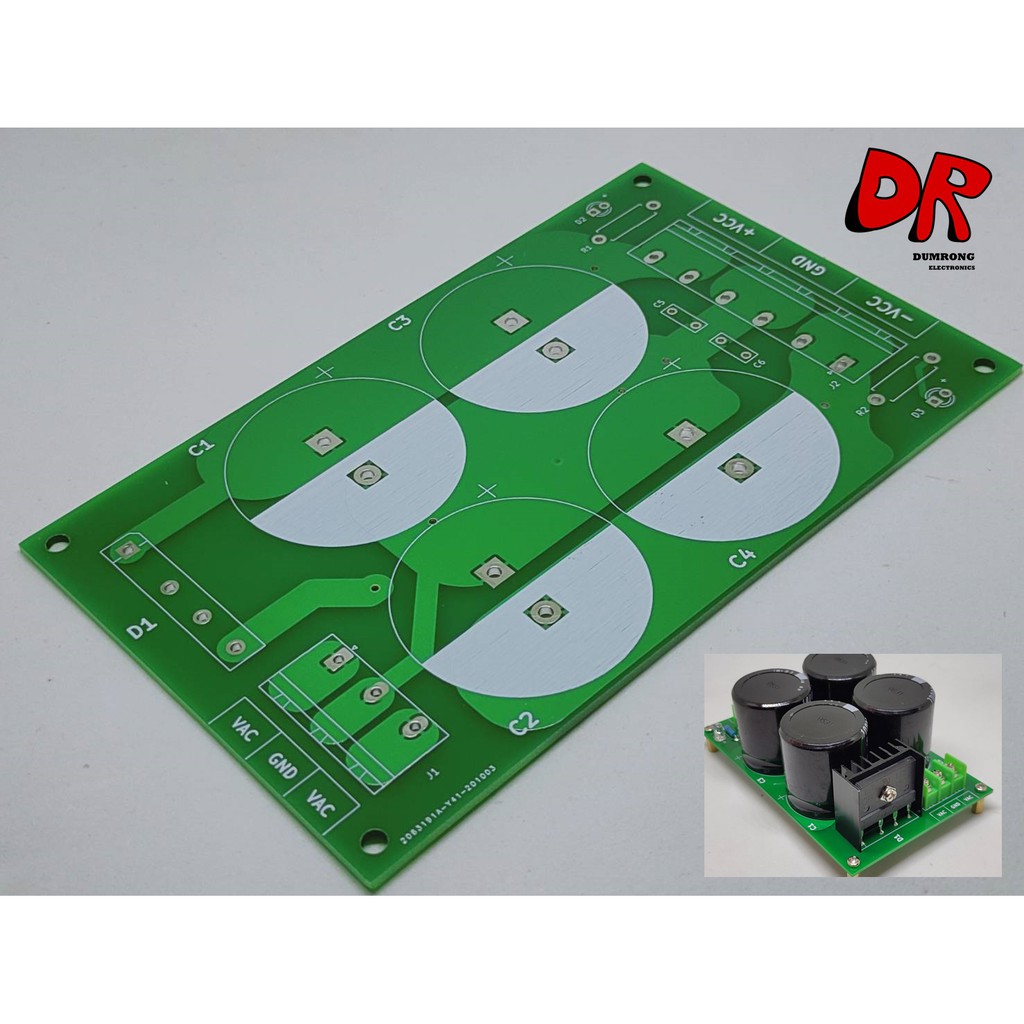

(1 แผ่น) แผ่น PCB D15XB60 GBJ1506 วงจร Rectifier คุณภาพดี วงจรเรียงกระแส และ คงแรงดัน

ขนาด : 126 x 77 mm รายละเอียด : .ใช้แปลงไฟจากหม้อแปลง เป็น ไฟตรงกระแสเรียบ การใช้งาน : ใช้เป็นแหล่งจ่ายไฟกระแสตรง +- ให้กับ วงจรภาคขยายเสียง , ปรีแอมป์ , วงจรป้องกันลำโพง หรือ อื่นๆ รายชื่ออุปกรณ์ ตำแหน่งบน PCB | ค่า และระยะขาบน PCB C1 | 10000uF มีขั้ว ขนาดเส้นผ่าศูนย์กลาง 35 mm ระยะขา 10 mm C2 | 10000uF มีขั้ว ขนาดเส้นผ่าศูนย์กลาง 35 mm ระยะขา 10 mm C3 | 10000uF มีขั้ว ขนาดเส้นผ่าศูนย์กลาง 35 mm ระยะขา 10 mm C4 | 10000uF มีขั้ว ขนาดเส้นผ่าศูนย์กลาง 35 mm ระยะขา 10 mm C5 | 0.1uF ระยะขา 5 mm C6 | 0.1uF ระยะขา 5 mm D1 | ไดโอดบริดจ์ D15XB60 หรือ GBJ1506 D2 | LED 3 mm หรือ 5 mm D3 | LED 3 mm หรือ 5 mm R1 | 1.5k ขนาด 1/2W ระยะขา 12.7 mm R2 | 1.5k ขนาด 1/2W ระยะขา 12.7 mm เทอร์มินอลบล็อค | MG7.62 3 ช่อง จำนวน 3 ตัว
