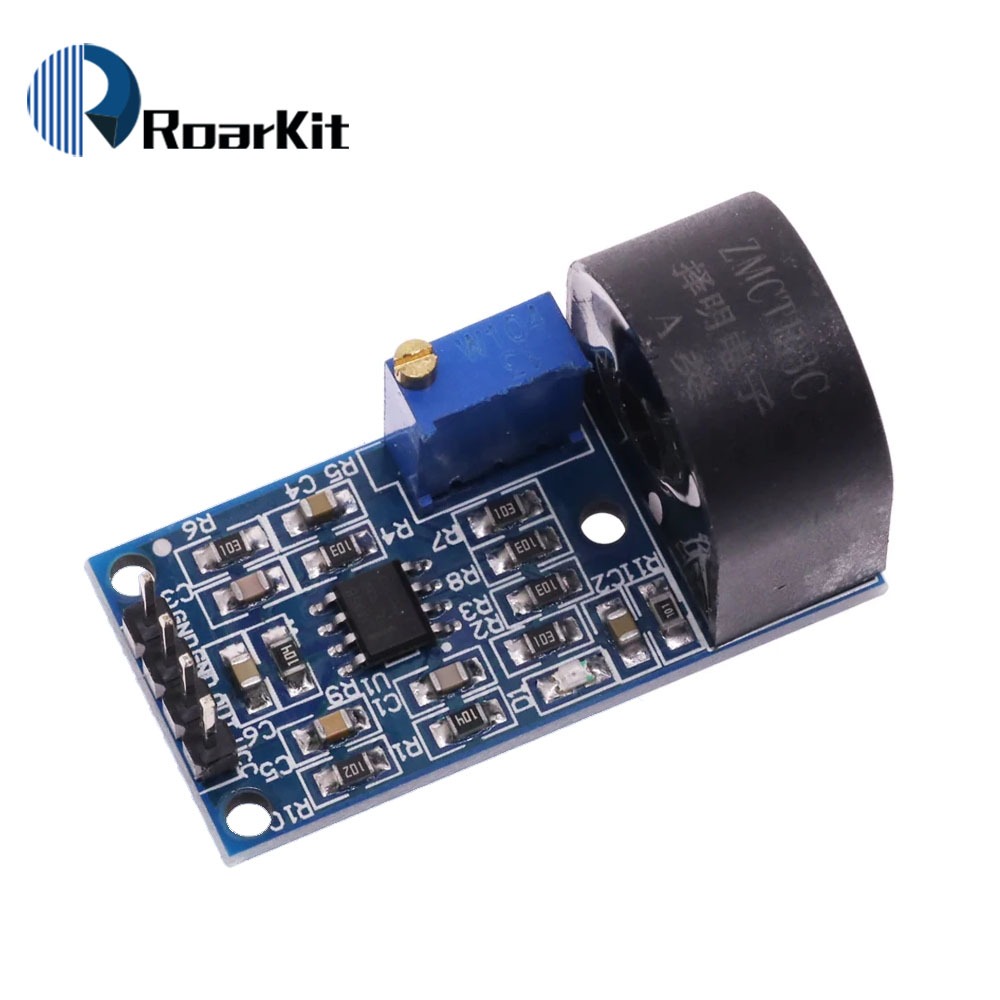

Zmct103c 5A ช่วงเฟสเดียว AC Active Output Onboard Precision Micro Current Transformer โมดูล Current Sensor สําหรับ Arduino

รายละเอียดสินค้า: หม้อแปลงกระแสไฟฟ้าความแม่นยำสูงแบบออนบอร์ด ตัวต้านทานการสุ่มตัวอย่างออนบอร์ด สามารถวัดได้ภายในกระแสสลับเอาต์พุตอะนาล็อกที่สอดคล้องกับ 5A / 5mA - โมดูล 5A สามารถวัดได้ภายในกระแสสลับเอาต์พุตอะนาล็อกที่สอดคล้องกับ 5A / 5mA กระแสไฟฟ้าเข้าพิกัด: 5A กระแสไฟขาออกสูงสุด: 5mA 1.: 1000: 1 ช่วงเชิงเส้น: 0~10A (100 โอห์ม) ความจริง: ซับใน: 0.2% คะแนนความแม่นยำ: 0.2 แรงดันไฟฟ้าที่แยกได้: 3000V การวัด - ใช้แรงดันไฟฟ้าแยก: 3000V - วัสดุปิดผนึก: อีพ็อกซี่เรซิน อุณหภูมิในการทำงาน: - 40 องศาเซลเซียส - + 70 องศาเซลเซียส เซ็นเซอร์กระแสไฟ AC พร้อมแอมป์ OP โมดูลนี้มาพร้อมกับหม้อแปลงกระแสความแม่นยำสูงขนาดเล็กของ ZMCT103C ซีรีส์และวงจรขยายการทำงานที่มีความแม่นยำสูงเพื่อตัวอย่างและชดเชยสัญญาณได้อย่างแม่นยำ สะดวกในการรับสัญญาณไฟ AC ภายใน 5A. สามารถปรับสัญญาณ AC แบบอนาล็อกที่สอดคล้องกันได้ แรงดันขาออกที่ต้องการสามารถปรับได้ตามโพเทนชิออมิเตอร์ (ปรับอัตราส่วนการขยายช่วงการขยายคือ 0-100 ครั้ง) แต่แรงดันไฟฟ้าสูงสุดที่เอาต์พุต (OUT) จะไม่เกิน 1/2 VCC พารามิเตอร์: พารามิเตอร์ ZMCT103C กระแสไฟฟ้าเข้าพิกัด: 5A กระแสไฟขาออกสูงสุด: 5mA อัตราส่วนการเปลี่ยน: 1000: 1 ความแตกต่างของเฟส: น้อยกว่าหรือเท่ากับ 20 '(100Ω) ช่วงเชิงเส้น: 0-10A (100Ω) ความเป็นเชิงเส้น: 0.2% ระดับความแม่นยำ: 0.2 การแยกทนต่อแรงดันไฟฟ้า: 3000V อุณหภูมิในการทำงาน: -40 ° หนึ่งเดียว, C ~ 70 ° โคตรๆเลยอ่ะ วัสดุปิดผนึก: อีพ็อกซี่เรซิน แรงดันไฟฟ้าโมดูลโมดูล: 5-30V DC เมื่อทำการวัดลวดสัญญาณที่จะทดสอบผ่านรูของหม้อแปลง VCC และ GND จะเชื่อมต่อกับแหล่งจ่ายไฟ DC 5-30V VOUT และ GND จะเชื่อมต่อกับออสซิลโลสโคปและโพเทนชิออมิเตอร์ กระแสไฟฟ้าที่วัดได้จะเพิ่มขึ้นและเพิ่มขึ้น แต่ค่าสูงสุดไม่เกิน 1/2VCC
