1200 W 20A DC Converter Boost Step-Up โมดูลแหล่งจ่ายไฟ IN 8-60V OUT 12-83V ความร้อน1200 W 12V 24V 48V 1200 W 20A DC

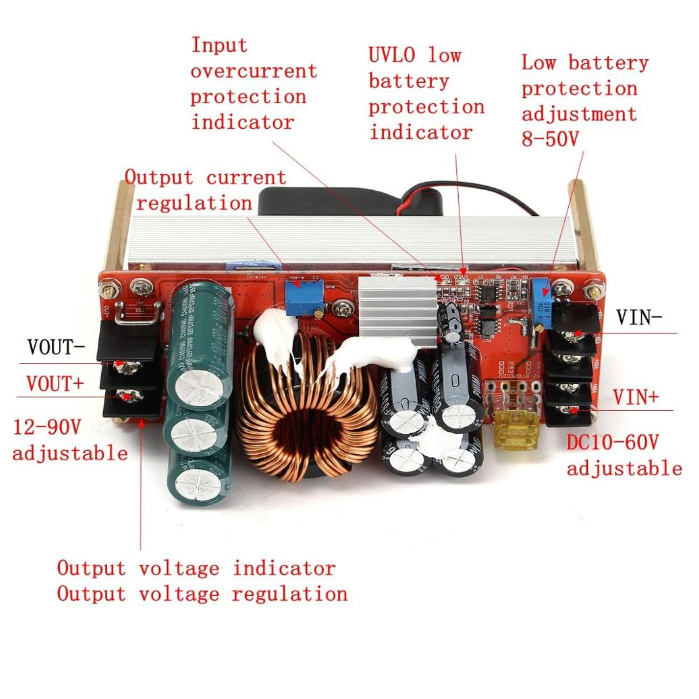

1200 วัตต์ DC-DC Step - up Boost Converter 10-60 โวลต์ถึง 12-90 โวลต์ 30A คงที่โมดูลแหล่งจ่ายไฟ LED Driver แปลงแรงดันไฟฟ้า Step Up Power Converter คุณสมบัติ: แหล่งจ่ายไฟโมดูลใช้คู่ sendust แม่เหล็กบ๊อกซ์ 1.2 มิลลิเมตรสายทองแดง 100 โวลต์/210A ต่ำ MOS ที่มีกำลังไฟขนาดใหญ่และอินพุตเหมาะสำหรับไฟ LED ขนาดใหญ่, มอเตอร์ สนับสนุนการป้อนข้อมูลย้อนกลับป้องกัน MOS จึงไม่ต้องกังวลผิดอินพุตลวดและ burn out แหล่งจ่ายไฟ. การป้องกันแรงดันไฟฟ้าต่ำจะป้องกันโมดูลแบตเตอรี่ความเสียหายจาก over - discharge เมื่อใช้เก็บแบตเตอรี่อินพุต หนาฮีทซิงค์และอัจฉริยะอุณหภูมิควบคุมพัดลมระบายความร้อนกระจายความร้อน better. ข้อมูลจำเพาะ: ประเภท: ตัวแปลง step - up โมดูล (BOOST) แรงดันไฟฟ้าขาเข้า: DC10V 60 โวลต์ Max. Input Current: 30A (แรงดันไฟฟ้าขาเข้า 10 โวลต์ 30 โวลต์) 25A (แรงดันไฟฟ้า 31 โวลต์ถึง 60 โวลต์) กระแสไฟฟ้าดับ: 15mA (จะเพิ่มเมื่อแปลง 12 โวลต์ 20 โวลต์) เอาท์พุทแรงดันไฟฟ้า: 12 โวลต์ 90 โวลต์ (ปรับค่าเริ่มต้นคือ 19 โวลต์) Max. output Current: 20A (ที่ซึ่งเกี่ยวเนื่องกับอินพุตและเอาท์พุทแรงดันไฟฟ้าความแตกต่าง, greater แรงดันไฟฟ้าความแตกต่าง, ขนาดเล็ก output current จะ โปรดเพิ่มการกระจายความร้อนเมื่อ current กว่า 15A) Constant Current Range: 0.8A to 20A (+/- 0.3A) ย้อนกลับอินพุต: ใช่ (150A MOS) แรงดันไฟฟ้าต่ำ: ใช่ (V8 50 โวลต์ปรับได้, การกู้คืนด้วยตนเอง) อุณหภูมิในการทำงาน: - 40 ° ถึง + 85 ° (ถ้าอุณหภูมิสูงเกินไปโปรดเพิ่มการกระจายความร้อน) ความถี่: 150 กิโลเฮิร์ตซ์ ประสิทธิภาพการแปลง: 92% ถึง 97% (ประสิทธิภาพที่ซึ่งเกี่ยวเนื่องกับอินพุต/เอาต์พุต, แรงดันไฟฟ้าและแรงดันไฟฟ้าความแตกต่าง ขนาดเล็กความแตกต่าง, ประสิทธิภาพที่สูงขึ้นจะ) อินพุต Over - current: ใช่ (โดยอัตโนมัติป้องกันเมื่อมากกว่า 35A, และแหล่งจ่ายไฟแรงดันไฟฟ้าจะไม่เพิ่ม) ป้องกันการลัดวงจร: ใช่ (อินพุต 30A ฟิวส์) สายไฟวิธี: เทอร์มินัล (กรุณาใช้ขนาดใหญ่สายทองแดง) Max. กระแสไฟขาออก = แรงดันไฟฟ้าขาเข้า * Max Current (If อินพุต 12 โวลต์, กำลังขับสูงสุด = 12 โวลต์ * 30A = 360 วัตต์) ขนาด: 130x84x52 มิลลิเมตร/5.11x3.3x2.04" คำแนะนำ: การปรับแรงดันไฟฟ้า: Power บนโมดูลในขณะที่ไม่เชื่อมต่อโหลดแล้วปรับ "V-ADJ" potentiometer ตามเข็มนาฬิกาเพิ่ม, ทวนเข็มนาฬิกาเพื่อลด. เนื่องจากขนาดใหญ่ความจุเอาท์พุทความจุการตอบสนองต่อจะช้าเมื่อปรับสูงแรงดันไฟฟ้าแรงดันไฟฟ้าต่ำ Current Adjustment: ปรับ "CC A-ADJ" potentiometer ทวนเข็มนาฬิกาประมาณ 30 วงกลมเพื่อลด output current ก่อนเชื่อมต่อโหลด Then ปรับ "CC A-ADJ" เข็มนาฬิกาปัจจุบันมูลค่าที่คุณต้องการถ้าใช้โมดูลแบตเตอรี่ชาร์จเชื่อมต่อเอาต์พุตหลังจากเต็มแบตเตอรี่ discharged. เพราะถ้าเพิ่มเติม energy ซ้ายแบตเตอรี่น้อยชาร์จ current จะ ต่ำป้องกันแรงดันไฟฟ้าปรับ: ถ้าเราชุด low ป้องกันแรงดันไฟฟ้าสำหรับ 12 โวลต์แบตเตอรี่เชื่อมต่ออินพุต 10 โวลต์แรงดันไฟฟ้า then ปรับ RV1 (ตามเข็มนาฬิกาเพื่อเพิ่มทวนเข็มนาฬิกาเพื่อลด) till UVLO light up. ตอนนี้ป้องกันแรงดันไฟฟ้า 10 โวลต์, say, เมื่อแบตเตอรี่แรงดันไฟฟ้าลดลง 10 โวลต์, โมดูลจะไม่แรงดันไฟฟ้าและแรงดันไฟฟ้าเอาท์พุทจะเช่นเดียวกับอินพุทแรงดันไฟฟ้า หมายเหตุ: 1. สายไฟไม่สามารถย้อนกลับหรือวงจร 2 ถ้าโมดูลเชื่อมต่อโหลดอุปนัย, ขั้นต่ำแรงดันไฟฟ้าขาเข้าควรหรือสูงกว่า (เช่น 24 โวลต์) และกำลังขับสูงสุดควร lower (เช่น 500 วัตต์) 3, ถ้าเก็บแบตเตอรี่, แหล่งจ่ายไฟ, แผงพลังงานแสงอาทิตย์หรือเครื่องกำเนิดไฟฟ้าใช้เป็นอินพุตแหล่งจ่ายไฟ, แรงดันไฟฟ้าต่ำมูลค่าควรสามารถปรับ lower มิฉะนั้นอาจทำให้เกิดความเสียหาย แพคเกจรวม: 1 x โมดูล
