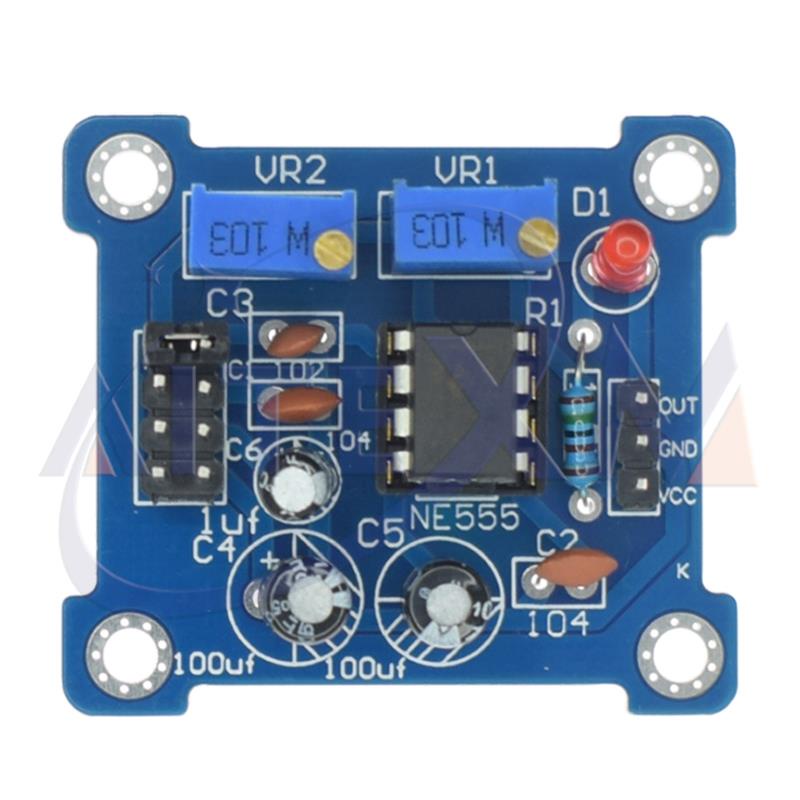

Ne555 ชุดโมดูลเครื่องกําเนิดชีพจร คลื่นสัญญาณ และความถี่ ปรับได้ DIY

สภาพ: ใหม่ 100% ภาพ: ตามที่แสดงในภาพสี: ตามที่แสดงในภาพ ชิปหลัก: NE5555 อินพุตปัจจุบัน:>= 100MA แรงดันไฟฟ้าอินพุต: 5V-15VDC (เมื่อแหล่งจ่ายไฟคือ 5V กระแสไฟขาออกสามารถ 15MA รอบเมื่อแหล่งจ่ายไฟ 12V กระแสไฟขาออกสามารถ 35MA รอบ ๆ) แอมพลิจูดเอาต์พุตเอาต์พุต: 4.2V V-PP ถึง 11.4V V-PP (แรงดันไฟฟ้าอินพุตที่แตกต่างกันแอมพลิจูดเอาต์พุตจะแตกต่างกัน) กระแสไฟขาออกสูงสุด:> = 15MA (แหล่งจ่ายไฟ 5V, V-PP มากกว่า 50%),> = 35MA (แหล่งจ่ายไฟ 12V, V-PP มากกว่า 50%), V-PP มากกว่า 50%) สามารถเลือกช่วงความถี่ขาออกได้: ไฟล์ LF: 1Hz ~ 50Hz, หากไฟล์: 50Hz ~ 1KHz, ไฟล์ความถี่สูง: 1KHz ~ 10kHz, ไฟล์ HF: 10kHz ~ 200kHz ความถี่ขาออกสามารถปรับได้: ระยะเวลา T = 0.7 (RA +2 RB) C Ra, RB ปรับได้ 0-10K รายละเอียดต่ำเมื่อ C = 0.001UFF หากแผงลอย C = 0.1UFF 4) หากแผงลอย C = 0.1UFF ไฟล์ความถี่สูง C = 1UFF 6) แผงลอย HF C = 100UF (เพื่อให้ผู้ซื้อสามารถคำนวณความถี่ของรูปคลื่น) เหมาะสำหรับการพัฒนาการทดลองการพัฒนาการทดลองและอื่น ๆ
