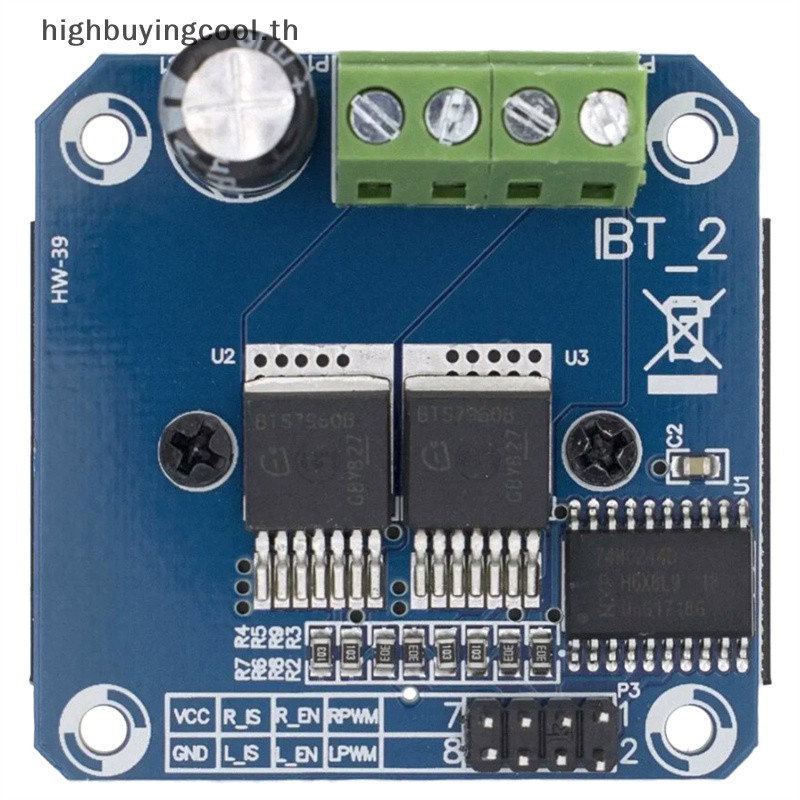

Hcth BTS7960 43A Double H-bridge High-Power โมดูลไดร ์ เวอร ์ DIY สมาร ์ ทรถปัจจุบันวินิจฉัยสําหรับ Arduino HOT

Bts7960b H-bridge 43A โมดูลมอเตอร์กำลังสูงภาพรวม: ไดรเวอร์นี้ใช้ชิป BTS7960 ประกอบด้วยโมดูลไดรเวอร์ H-bridge กำลังสูงพร้อมระบบป้องกันกระแสเกินความร้อน วงจรขับขี่สะพานคู่ BTS7960 H-bridge สองชั้นพร้อมไดรฟ์และเบรกที่แข็งแกร่งแยกไมโครคอนโทรลเลอร์และไดรเวอร์มอเตอร์ได้อย่างมีประสิทธิภาพ! กระแสไฟสูง 43A คุณสมบัติ: ไดรเวอร์สะพาน H Double BTS7960 ขนาดใหญ่ (43 A) H; แยกด้วย MCU และปกป้อง MCU ได้อย่างมีประสิทธิภาพ ไฟแสดงสถานะ 5V บนเรือ; ตัวบ่งชี้แรงดันไฟฟ้าของตัวขับมอเตอร์ปลายเอาต์พุต; อ่างล้างจานบัดกรีสามารถบัดกรีความร้อน PIN คำจำกัดความ: 1. เปิดขวา PWM: เลี้ยวขวา PWM 2. Lpwm: เลี้ยวซ้าย PWM 3. R_en: เปิดใช้งานการเลี้ยวขวา (ใช้งานสูง) 4. L_en: เลี้ยวซ้ายเปิดใช้งาน (แอคทีฟสูง) 5. R_is: R_IS: Right Turn คำเตือนกระแสไฟฟ้า (อาจฝากธง) 6. คำเตือนกระแสไฟฟ้าซ้าย (อาจปล่อยธง) 7. ตัวเครื่อง VCC: (5V) 8. จีเอ็นดี Aeproduct.getsubject() การเชื่อมต่อ: วิธีที่ 1: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU) L_pwm: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับเลี้ยว CCW (CW) R_pwm: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับ CW (CCW) หมุน L_en: 5V จาก Microcontroller (MCU) วิธีที่ 2: วิธีการที่ 2: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU) การหมุน CCW (CW) L_PWM: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CCW (CW) 5v จาก Microcontroller (MCU) สำหรับ CW (CCW) หมุน R_en และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU) เพียงแค่ต้องการสี่บรรทัดจาก MCU ไปยังโมดูลคนขับ (GND 5v. ค่ะ Pwm1. พีดับเบิลยูเอ็ม 2); ชิปแยกแหล่งจ่ายไฟ 5V (สามารถแบ่งปันกับ MCU 5V); 1.2 ซม. ขนาด: 4 * 5 * 1.2 ซม. สามารถย้อนกลับมอเตอร์ไปข้างหน้าความถี่อินพุต PWM สองความถี่สูงสุด 25kHZ; การไหลของความร้อนสองครั้งผ่านสัญญาณข้อผิดพลาด; แหล่งจ่ายไฟ 5V ของชิปแยกต่างหาก (สามารถใช้ร่วมกับ MCU 5V) สามารถใช้แหล่งจ่ายไฟ 5V บนบอร์ดได้ แรงดันไฟฟ้า 5.5V ถึง 27V;
