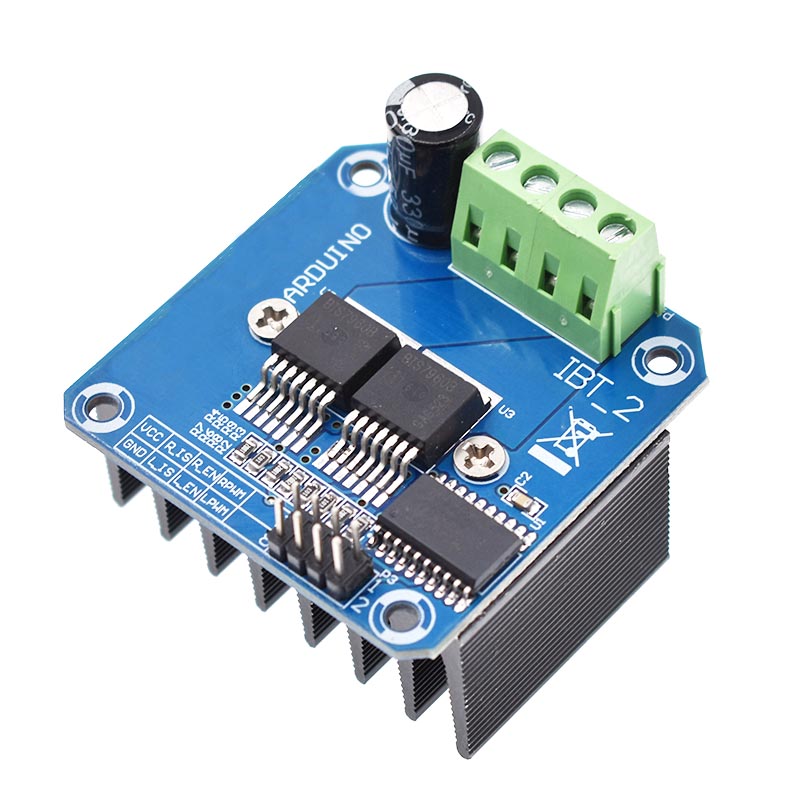

Double BTS7960 43A H-bridge โมดูลไดร์ฟมอเตอร์รถยนต์ พลังงานสูง

สะพานไฮพาวเวอร์สมาร์ทคาร์มอเตอร์ไดรฟ์โมดูลเซมิคอนดักเตอร์ไดรฟ์ทำความเย็นโมดูลเซมิคอนดักเตอร์คู่ BTS7960 43A H-bridge ภาพรวม: ไดรเวอร์นี้ใช้ชิป Infineon BTS7960 ประกอบด้วยโมดูลไดรเวอร์ H-bridge กำลังสูงพร้อมระบบป้องกันกระแสเกินความร้อน วงจรขับเคลื่อนสะพานสองชั้น BTS7960 H-bridge พร้อมไดรฟ์และเบรกที่แข็งแกร่งแยกไมโครคอนโทรลเลอร์และตัวขับมอเตอร์ได้อย่างมีประสิทธิภาพ! กระแสสูง 43A คุณสมบัติ: ไดรเวอร์สะพาน H คู่ BTS7960 กระแสไฟฟ้าขนาดใหญ่ (43 A) H; แยกด้วย MCU และปกป้อง MCU ได้อย่างมีประสิทธิภาพ ไฟแสดงสถานะ 5V บนบอร์ด; ตัวบ่งชี้แรงดันไฟฟ้าของแรงดันไฟฟ้าขาออกของมอเตอร์สิ้นสุด; อ่างความร้อนสามารถบัดกรี; คำจำกัดความ: 1. Rpwm: เลี้ยวขวา PWM: RPWM: เลี้ยวขวา PWM 2. Lpwm: เลี้ยวซ้าย PWM: LPWM: เลี้ยวซ้าย PWM 3. เปิดใช้งาน R_EN: เปิดใช้งานเลี้ยวขวา (ใช้งานสูง) 4. เปิดใช้งานซ้าย - เปิดใช้งาน (ใช้งานสูง) 5. คำเตือนปัจจุบัน (อาจปล่อยให้ลอย) 6. L_is: คำเตือนกระแสไฟฟ้าเลี้ยวซ้าย (อาจลอยทิ้ง) 7. Vcc ของ VCC: (5V) 8. ฝันดี การเชื่อมต่อ: วิธีที่ 1: วิธีการที่ 1: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU) การเปิด CCW(CW) L_PWM: PWM หรือ 5V จาก Microcontroller(MCU) สำหรับ CCW(CW) การเปิด CW (CCW) R_PWM: PWM หรือ 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CW (CCW) L_en: 5V จาก Microcontroller (MCU) วิธีที่ 2: วิธีการที่ 2: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU) L_pwm: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับเลี้ยว CCW (CW) R_pwm: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับเลี้ยว CW (CCW) R_en และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU) เพียงสี่บรรทัดจาก MCU ไปยังโมดูลคนขับ (GND.) 5v. ค่ะ Pwm1. พีดับเบิลยูเอ็ม 2); ชิปแยกชิปแหล่งจ่ายไฟ 5V (สามารถแชร์กับ MCU 5V); 1.2 ซม. ขนาด: 4 * 5 * 1.2 ซม. สามารถย้อนกลับมอเตอร์ไปข้างหน้าความถี่อินพุต PWM สองความถี่สูงสุด 25kHZ; การไหลของความร้อนสองครั้งผ่านสัญญาณข้อผิดพลาด แหล่งจ่ายไฟ 5V ของชิปแยกต่างหาก (สามารถใช้ร่วมกับ MCU 5V) นอกจากนี้ยังสามารถใช้แหล่งจ่ายไฟ 5V บนบอร์ดได้อีกด้วย แรงดันไฟฟ้า 5.5V ถึง 27V; แพคเกจรวม: โมดูลไดรฟ์รถยนต์อัจฉริยะกำลังสูง 1 ชิ้น x สอง BTS7960 43A H-bridge โมดูลไดรฟ์มอเตอร์อัจฉริยะกำลังสูง ก่อนซื้อ: 1. สินค้าทั้งหมดอยู่ในสต็อกและเราจะจัดส่งทันทีหากเราได้รับคำสั่งซื้อ 2.กรุณาอ่านคำอธิบายรายการหากคุณมีคำถามใด ๆ อย่าลังเลที่จะติดต่อเรา 3.ใช้บัตรกำนัลเพื่อประหยัดยิ่งขึ้น การจัดส่ง: จัดส่งภายใน 1.1-2 วัน (ยกเว้นสินค้าโปรออเดอร์) หลังจากซื้อ: 1.หากคุณพอใจโปรดให้ 5 ดาวสรรเสริญ 2.โปรดติดต่อเราก่อนที่คุณจะให้ความเห็นที่ไม่ดีแก่เรา เราเป็นประโยชน์และจะแก้ปัญหา หากคุณได้รับสินค้าที่มีข้อบกพร่องโปรดติดต่อเราพร้อมกับรูปภาพสินค้าหรือวิดีโอ #Double #BTS7960 #43A #Hสะพาน - สะพาน - สะพาน #High- อำนาจ #smart #car #Motor #drive #module #semiconductor #refrigeration #drive
