BMS 3S 10A Peaking C : 30A วงจรป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium 18650 2S 11.1-12 V(แบตเตอรี่ 3 ก้อน BSM )

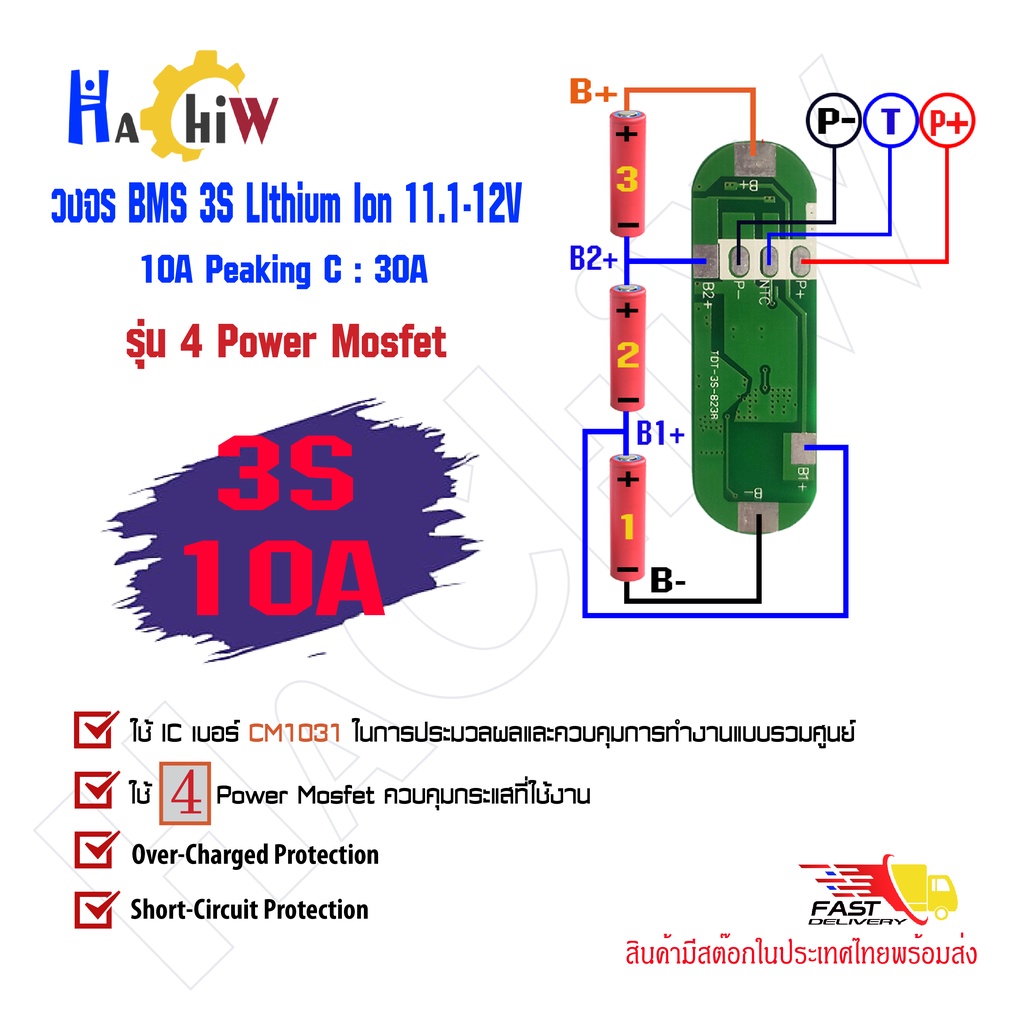

♡ วงป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium 3S 10A 12.6V รุ่น 4 Mosfet คุณสมบัติทั่วไป แรงดันไฟสูงสุดที่วงจร BMS รับได้ : 15V (จากแหล่งจ่ายไฟเข้าขา B+ และ B-) ตัดการชาร์จเมื่อแรงดันไฟแบตเตอรี่เกิน : 12.6 V ( 4.20 V±0.05 V / ก้อน) ตัดการการทำงานเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า : 8.1V (2.7 V ± 0.1 V / ก้อน) ตัดการการทำงานเมื่อมีการลัดวงจร(ขั้ว + และ ขั้ว – ถึงกัน) ตัดการการทำงานเมื่อกระแสเกินกำหนด(Over Load) กระแสไฟชาร์จ: 10A กระแสไฟดิสชาร์จ ปกติ : 10A กระแสไฟดิสชาร์จ สูงสุด : 20～30A (Peaking) ตัดการทำงานเมื่อมีการลัดวงจร 100 ~350us (Short detcion delay time) ลักษณะการต่อ ต่อขั้วบวกของโหลด/แรงดันไฟชาร์จขั้วบวก P- ต่อขั้วลบของโหลด/แรงดันไฟชาร์จขั้วลบ B+ ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 3 B- ต่อขั้วลบของแบตเตอรี่ก้อนที่ 1 B1 ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 1 และต่อขั้วลบ ของแบตเตอรี่ก้อนที่ 2 B2 ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 2 และต่อขั้วลบ ของแบตเตอรี่ก้อนที่ 3 รุ่น 2 Mosfet คุณสมบัติทั่วไป charging voltage range: 4.25 + / - 0.05 v to 4.35 v discharge voltage range: 2.3 + / - 0.05 v to 3.0 v Maximum working current: 6-8 a working temperature: - 40 - + 50 ° Maximum instantaneous current: 10 to 13 a storage conditions: - 40 - + 80 ° Static electricity: less than 30 ua useful life: more than 30000 hours Resistance: less than 100 m Ω short circuit protection Charging voltage: 12.6 V - 13 V ต่อขั้วบวกของโหลด/แรงดันไฟชาร์จขั้วบวก P- ต่อขั้วลบของโหลด/แรงดันไฟชาร์จขั้วลบ B+ ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 3 B- ต่อขั้วลบของแบตเตอรี่ก้อนที่ 1 B1 ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 1 และต่อขั้วลบ ของแบตเตอรี่ก้อนที่ 2 B2 ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 2 และต่อขั้วลบ ของแบตเตอรี่ก้อนที่ 3 เงื่อนไขการรับประกันสินค้า สินค้ารับประกัน 1เดือน บอทไม่มีรอยไหม้หรือช็อต ไม่มีรอยแตกหัก กรณีเคลมประกันลูกค้าต้องส่งสินค้ามาให้ทางร้านตรวจสอบก่อน ค่าส่งสินค้าเคลมประกัน หลังจากการตรวจสอบถ้าสินค้าเกิดความผิดพลาดจากทางร้าน ทางร้านจะรับผิดชอบทั้งหมด(ลูกค้าต้องออกค่าส่งสินค้าก่อน) ถามตอบ Q & A จำเป็นหรือเปล่าที่ต้องชาร์จหรือบาลานซ์เซลแบตเตอรี่ก่อน ? จำเป็นเนื่องจากเซลแบตเตอรี่ที่ออกมาจากโรงงานไม่ได้มีการชาร์จกระตุ้นเซลมาก่อนและโดยปกติแบตเตอรี่ที่ไม่ได้ใช้งานจะมีการคายประจุตัวเองมีผลทำให้แต่ละเซลของแบตเตอรี่มีแรงดันไฟที่ไม่เท่ากัน เมื่อประกอบเซลแบตเตอรี่เข้ากับวงจร BMS ทำให้วงจร BMS ตัดการทำงาน ถ้าไม่ใช้งาน NTC วงจร BMS ใช้งานได้หรือเปล่า ? NTC ถ้าไม่จำเป็นต้องใช้งงานก็ไม่ต้องต่อเนื่องจากค่าของ NTC ไม่ได้มีผลต่อ BMS แต่จะต่อไปใช้งานในกรณีที่ใช้งานกับอุปกรณ์บางประเภท ต่อวงจรถูกต้องแล้วไม่มีแรงดันไฟออกควรทำยังไง ? กรณีต่องวงจรครบแล้ววัดแรงดันที่ขา P+ และ P- ไม่มีแรงดันไฟออก สามารถแก้ใขได้โดยการชาร์จกระตุ้นที่ขั้ว P+ และ P- ที่แรงดันไฟ 11.1-12.6V วงจรก็จะสามารถทำงานได้ปกติ เหมาะสำหรับงานอิเล็คทรอนิคส์ DIY แบตเตอรี่กล้องวงจรปิดไรสาย แบตเตอรี่ไฟฉายเอนกประสงค์ ระบบโซล่าเซลขนาดเล็ก แบตเตอรี่หลอดไฟโซล่าเซล แบตเตอรี่ลำโพงบลูทูธ สินค้าภายในกล่อง - วงจร BMS (ตามจำนวนที่สั่ง)
