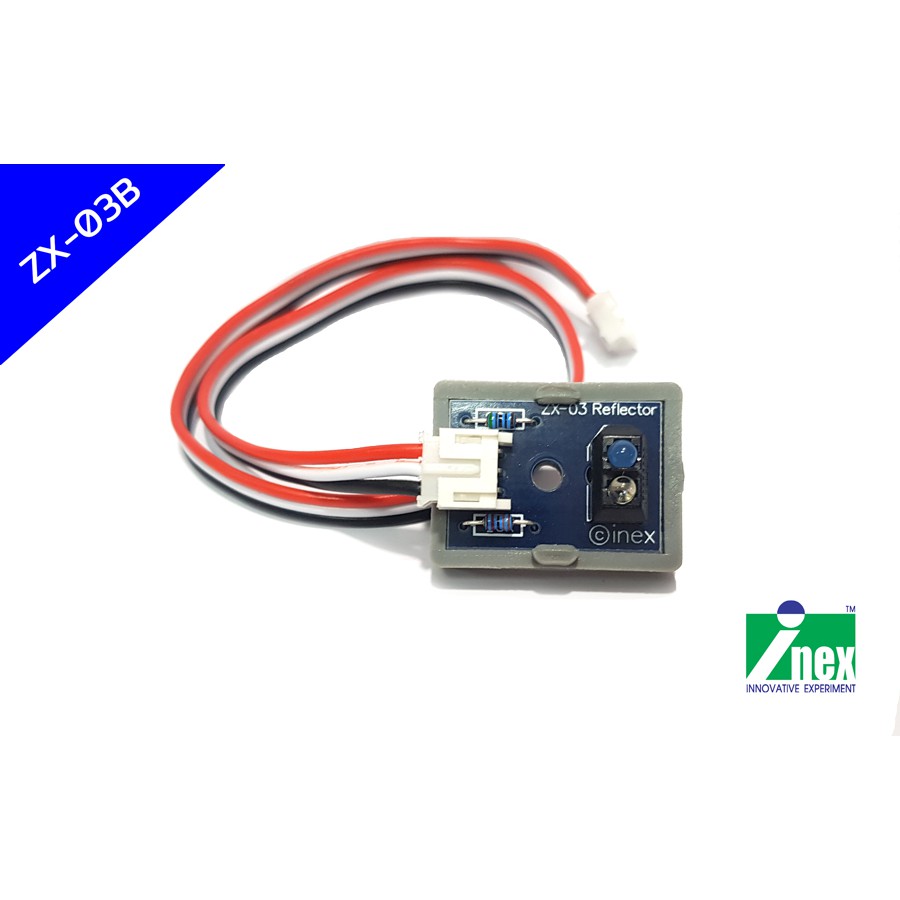

INEX ZX-03B แผงวงจรตรวจจับแสงสีน้ำเงินสะท้อน/IR/infrared sensor/อินฟราเรด/ตรวจจับเส้น/Line Sensor

ZX-03B ตัวตรวจจับแสงสะท้อน ชนิดไฟ LED สีฟ้าความสว่างสูง ตัวรับแสงเป็นโฟโต้ทรานซิสเตอร์ เบอร์ SFH310 เช่นเดียวกับ ZX-03R (สีแดง) เป็นเซนเซอร์ 1 ในตระกูล ZX-03 Series ที่จะมีรุ่น ZX-03, ZX-03G, ZX03R ตรวจจับการสะท้อนแสงกลับจากวัตถุหรือพื้นผิว ใช้ประยุกต์เพื่อแยกความแตกต่างของพื้นสีสว่างกับทึกแสงได้ ZX-03B ใช้ LED แสงน้ำเงิน จะเหมาะกับพื้นผิวที่สามารถดูดกลืนแสงหรือมีส่วนประกอบของสีฟ้า เช่น ฟ้า น้ำเงิน เขียวอมฟ้า ม่วง เป็นต้น และแน่นอนว่า ZX-03, ZX-03R, ZX-03G และ ZX-03B ยังคงใช้แยกแยะค่าสีขาวและดำได้ ความแตกต่างระหว่าง ZX-03, ZX-03R, ZX-03G และ ZX-03B เนื่องจากคุณลักษณะของพื้นผิวแต่ละสีนั้นจะมีการดูดกลืนแม่สีแสงต่างกัน ZX-03 ใช้ LED แสงอินฟาเรด การอ่านค่าความสะท้อนแสง จะแยกแยะความสามารถในการสะท้อนแสงที่ให้ค่าต่างกันชัดเจน เช่นพื้นขาว สะท้อนแสงได้มาก กับหมึกดำหรือวัสดุทึบแสงที่ไม่มีสารเคลือบป้องกัน UV ได้ การใช้งานเซนเซอร์ในกลุ่ม ZX-03 ค่าที่อ่านได้ขึ้นกับปัจจัย 3 อย่างคือ - พื้นผิว เฉดสี อัตราการสะท้อนแสงของตัววัตถุ - ระยะห่างจากวัตถุที่ตรวจจับ ปกติ ZX-03 ทุกตัวจะมีระยะทำงานที่แนะนำในช่วง 3-15มม. ขึ้นกับขนาดและสีของวัตถุที่ตรวจจับ - แสงรบกวนจากภายนอก ไม่ว่าจะมาจากตัว ZX-03 ที่วางอยู่ใกล้กัน หรือแสงรบกวนภายนอกเช่นแสงจากหลอดไฟ หรือแสงแดดที่ส่องเข้ามาก็มีผลทำให้ค่าที่อ่านได้นั้นเปลี่ยนไปด้วยเช่นกัน ในชุดแถมสายต่อเซนเซอร์ JST-3AA-8 1 เส้น ความแตกต่างระหว่าง ZX-03R และ ZX-03B สำหรับการเคลื่อนที่ตามเส้น การแยกแยะสีดำสีขาว แสงอินฟราเรด ทำงานได้ดีที่สุด เนื่องจากมีผลการรบกวนจากแสงภายนอกน้อยมาก ส่วนตัวอื่นๆ คือสีที่ตาเรามองเห็น ออกแบบมาเพื่อให้สามารถแยกแยะสีได้ด้วย เช่น เซนเซอร์ ZX03R เป็นแสงสีแดง ดังนั้นสะท้อนแสงสีแดงได้ดี แต่ สะท้อนสีน้ำเงินได้ไม่ดี ZX03B เป็นแสงสีน้ำเงิน สะท้อนแสงสีน้ำเงินได้ดี แต่สะท้อนแสงสีแดงได้ไม่ดี เมื่อมีครบ ทั้ง 3 ตัว RGB ก็เขียนโค้ดให้แยกแยะสีอย่างง่ายๆ ได้
