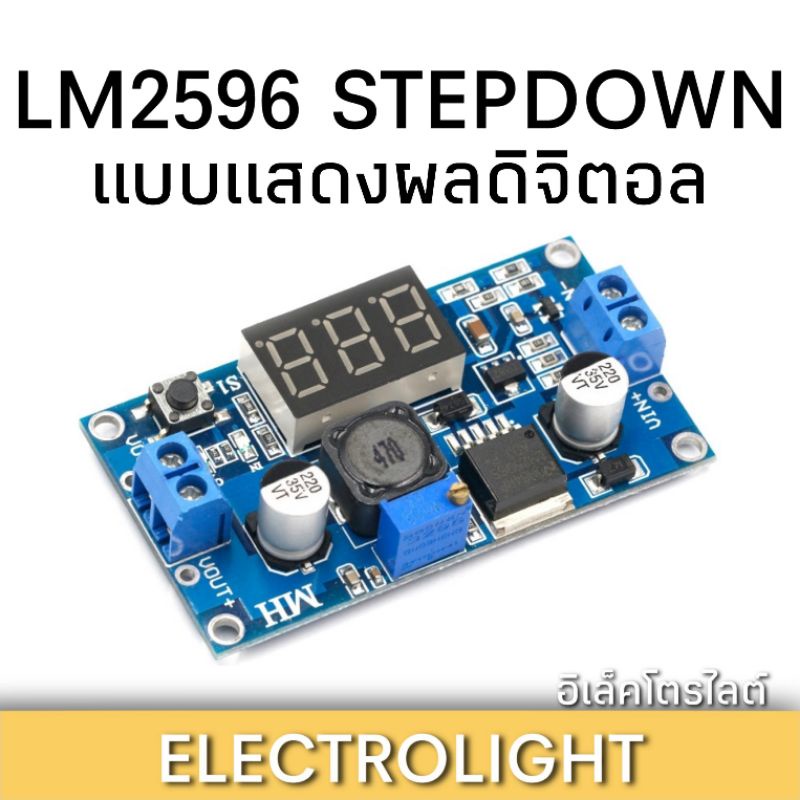

LM2596 วงจรลดแรงดันไฟฟ้า แบบจอ ปรับแรงดันแบะกระแสได้ พร้อมจอแสดงผล 4.0 ~ 40V ถึง 1.25-37V

LM2596 ตัวควบคุมแรงดันไฟฟ้า แบบปรับได้ พร้อมโวลต์มิเตอร์ LED DC 4.0 ~ 40V ถึง 1.25-37V คุณสมบัติ 1. ช่วงแรงดันไฟฟ้าอินพุต: 4-40VDC 2. ช่วงแรงดันเอาท์พุท: 1.25-37VDC ปรับได้ 3. กระแสไฟขาออก: 3A (MAX) กระแสไฟขาออกสูงสุดได้ถึง 3A ขอแนะนำให้ใช้ภายใน 2.0A มากกว่า 2A พร้อมอ่างความร้อน 4. ช่วงโวลต์มิเตอร์: 0 ถึง 40V ข้อผิดพลาด± 0.1V 5. อินพุตป้องกันขั้วย้อนกลับ 6. สร้างขึ้นในฟังก์ชั่นการป้องกันเอาต์พุตสั้น 7. สร้างขึ้นในฟังก์ชั่นการปิดระบบความร้อน 8. ยาว x กว้าง x สูง = 6.7 * 3.4 * 12 ซม 9. น้ำหนัก: 22g 10. หลอด LED ดิจิตอลโวลต์มิเตอร์ความแม่นยำคือฟังก์ชั่นที่ปรับได้สามารถมุ่งเป้าไปที่ความแม่นยำที่ปรับได้หลายระดับของคุณ 11. กดปุ่มขวาเพื่อให้จอแสดงผลแสดงแรงดันไฟฟ้าขาเข้าหรือขาออก เมื่อไฟ LED“ OUT” ที่ถูกต้องจะแสดงเอาท์พุทอินพุตการแสดง LED ด้านซ้าย“ IN” วิธีการปรับความถูกต้อง? (1) ขั้นตอนการสอบเทียบแรงดันไฟฟ้าขาออก ขั้นตอนที่ 1 ปรับปุ่มด้านขวาเพื่อให้ไฟ LED "OUT" สว่างขึ้นโวลต์มิเตอร์แสดงค่าแรงดันขาออก กดปุ่มขวาเป็นเวลานานกว่า 2 วินาทีปล่อยโวลต์มิเตอร์และ LED "OUT" กะพริบในการซิงโครไนซ์เพื่อให้คุณเข้าสู่โหมดปรับเทียบแรงดันเอาต์พุต ขั้นตอนที่ 2 กดปุ่มขวา (ความเร็วปกติ) ค่าแรงดันไฟฟ้ากำลังเพิ่มหน่วย กดปุ่มซ้ายลบหน่วย เนื่องจากหน่วยมีค่าน้อยกว่า 0.1V จึงแสดงแรงดันไฟฟ้าต่ำสุดเป็น 0.1V ดังนั้นคุณต้องกด 1-5 ครั้งอย่างต่อเนื่องเพื่อดูว่าโวลต์มิเตอร์เปลี่ยน 0.1V กี่ครั้งโวลต์มิเตอร์เปลี่ยน 0.1V โดยการกดปุ่มขึ้นอยู่กับ แรงดันไฟฟ้าที่แสดงในปัจจุบันยิ่งแรงดันไฟฟ้าสูงจำนวนการกดก็จะยิ่งน้อยลง ขั้นตอนที่ 3 กดปุ่มขวานานกว่า 2 วินาทีปล่อยเพื่อออกจากโหมดปรับเทียบแรงดันไฟฟ้าขาออก พารามิเตอร์ทั้งหมดถูกตั้งค่าให้ปิดเครื่องโดยอัตโนมัติเพื่อบันทึก (2) ขั้นตอนการสอบเทียบแรงดันไฟฟ้าขาเข้า ขั้นตอนที่ 1 ปรับปุ่มขวาเพื่อให้ไฟ LED "IN" สว่างขึ้นโวลต์มิเตอร์จะแสดงค่าของแรงดันไฟฟ้าขาเข้า กดปุ่มขวาเป็นเวลานานกว่า 2 วินาทีปล่อยโวลต์มิเตอร์และ LED "IN" กะพริบในการซิงโครไนซ์เพื่อให้คุณเข้าสู่โหมดปรับเทียบแรงดันไฟฟ้าอินพุต ขั้นตอนที่ 2 และ 3 สอดคล้องกับวิธีการสอบเทียบแรงดันไฟฟ้าขาออก หมายเหตุ ลูกค้าบางรายรายงานว่า: "ไม่สามารถปรับโมดูลได้แรงดันไฟฟ้าขาออกจะเท่ากับแรงดันไฟฟ้าขาเข้าเสมอ" เมื่อคุณพบปัญหานี้โปรดหมุนโพเทนชิออมิเตอร์แบบทวนเข็มนาฬิกา 10 รอบขึ้นไปจากนั้นคุณสามารถปรับแรงดันไฟฟ้าขาออกได้ เนื่องจากแรงดันเอาต์พุตเริ่มต้นจากโรงงานคือ 20V
