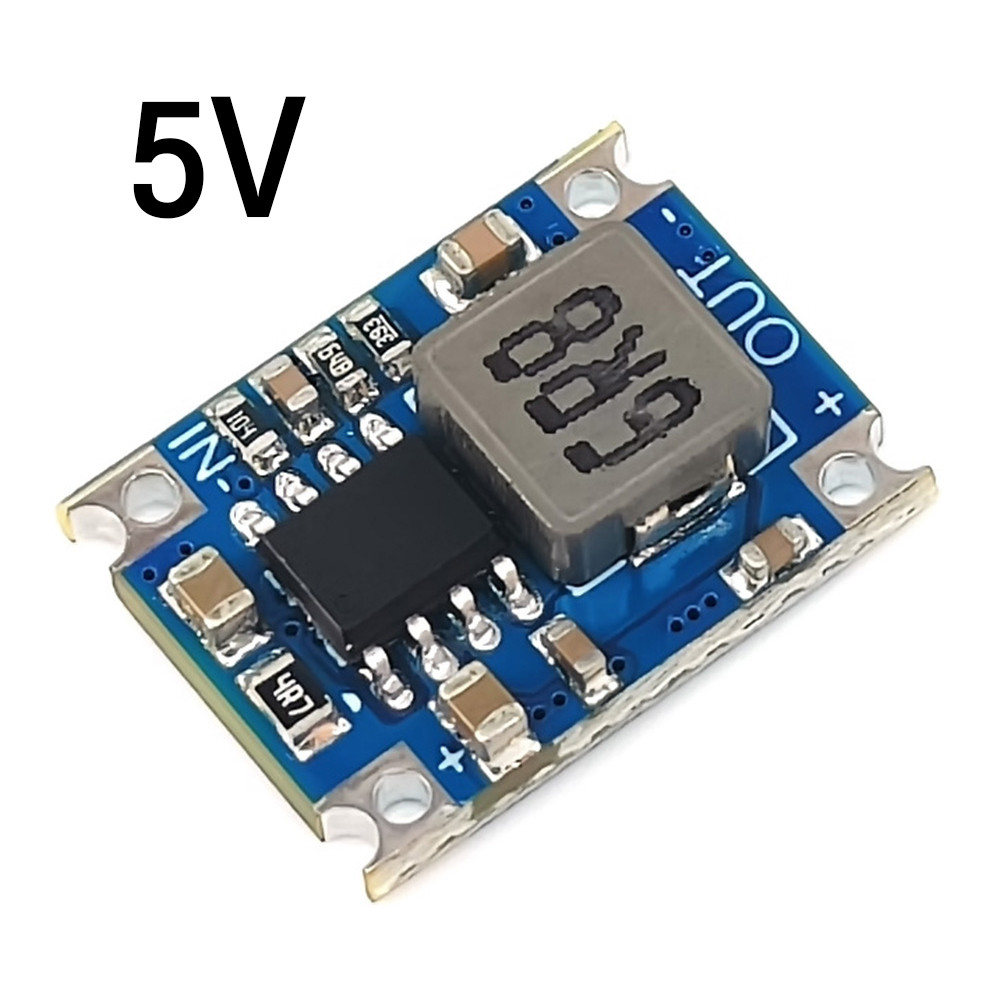

Dc-dc 6V-30V ถึง 5V 3A โมดูลสเต็ปดาวน์ขนาดเล็ก

คุณสมบัติ: 1. โมดูลนี้ใช้ชิปนำเข้าโดยใช้พลังงานสถิตต่ำเอาต์พุตกระเพื่อมต่ำ 500KHZ และประสิทธิภาพการแปลงสูง 2. สินค้ามีขนาดเล็กและกระจายความร้อนได้จำกัด ขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 2A อย่างต่อเนื่องและแรงดันไฟฟ้าสูงสุดไม่ควรเกิน 28V 3. ระลอกไฟต่ำการป้องกันหลายจุดปลอดภัยและเชื่อถือได้การป้องกันไฟฟ้าลัดวงจรเอาต์พุตและการป้องกันอุณหภูมิในตัว 4. ความพยายามในการออกแบบผลิตภัณฑ์การใช้งานวัสดุและกระบวนการ PCB เพื่อให้โมดูลนี้บรรลุพารามิเตอร์และฟังก์ชันที่มากมายในปริมาณที่น้อยมาก 5. ประสิทธิภาพการแปลงสูง, ประสิทธิภาพการแปลงได้ถึง 93%. พารามิเตอร์: อินพุต: DC30V (สูงสุด) เอาต์พุตปัจจุบัน: 3A สูงสุด กระแสไฟฟ้าดับ: 0.6mA ประสิทธิภาพการแปลง: สูงถึง 93% กระเพื่อมต่ำ 500KHZ เอาท์พุทลัดวงจรป้องกันการลัดวงจร ในตัวป้องกันอุณหภูมิเกินในตัว อุณหภูมิในการทำงาน: -40 ℃ ถึง +855 ถึง +85 ℃ ขนาดสั้น: 17 มม. * 13 มม. * 4.6 มม. ขนาดสั้น: 17 มม. * 13 มม. * 4.6 มม ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม. ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม รูรับแสง: 2.6 มม. การใช้งานหลัก: การลดแรงดันไฟฟ้าต่ำ, ผลิตภัณฑ์ดิจิทัล, แหล่งจ่ายไฟ MCU, ความต้องการระลอก, การลดแรงดันไฟฟ้าวงจรที่สูงขึ้นเล็กน้อย ความแตกต่างของบอร์ดทั้งสองคือ: โดยทั่วไปบอร์ดทั้งสองจะเหมือนกันโดยบอร์ดที่ยาวขึ้นจะมีระลอกคลื่นที่ดีขึ้นเล็กน้อยและการกระจายความร้อนที่แข็งแกร่งขึ้น ท้ายที่สุดขนาดจะใหญ่ขึ้นและความแตกต่างอื่น ๆ ก็ไม่สำคัญ คุณสามารถเลือกได้ตามความต้องการของคุณ โมดูลอินเทอร์เฟซโมดูลอินเทอร์เฟซโมดูลอินเทอร์เฟซ In +: ขั้วบวกอินพุต DC 4.5V-30V (ต้องสูงกว่าแรงดันขาออกมากกว่า 1V) ขั้วลบอินพุต DC เชื่อมต่อกับเสาลบเอาต์พุตในนิ้ว -: เสาลบอินพุต DC, เชื่อมต่อกับเสาลบเอาต์พุต เอาท์พุท +: เสาบวกเอาต์พุต DC เอาท์พุท -: เสาลบเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต -: เสาเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต แพคเกจรวม: โมดูล 1X โมดูล 1X คำแนะนำสำหรับการใช้งาน: 1.การป้อนข้อมูลของผลิตภัณฑ์ควรมีขนาดใหญ่กว่าแรงดันขาออกและควรรักษาความแตกต่างของแรงดันไฟฟ้าให้มากกว่า 1V ควรเชื่อมต่ออินพุตกลับด้านและควรเชื่อมต่อวงจรย้อนกลับ 2.ควรถอดแหล่งจ่ายไฟออกเมื่อเดินสายมิฉะนั้นเมื่อแรงดันไฟฟ้าสูงจะจุดประกายง่ายซึ่งจะมีความเสี่ยงบางประการที่จะชนชิปและทำลายมันลง 3.สายไฟไม่ควรบางเกินไปเพื่อให้แน่ใจว่าลวดสามารถทนต่อกระแสไฟฟ้าที่เกี่ยวข้องได้ 4.ปกป้องภาระอุปนัยเพื่อหลีกเลี่ยงแรงจูงใจไฟฟ้าย้อนกลับที่มากเกินไปเกินช่วงของชิป 5.ยิ่งโมดูลใช้พลังงานสูง กระแสไฟฟ้าที่ใกล้เคียงที่สุดก็จะยิ่งสูงเท่านั้น ความร้อนจะเพิ่มขึ้นดังนั้นให้ความสนใจกับการกระจายความร้อนเมื่อใช้ 6.เมื่อไม่มีการกระจายความร้อนภายนอกขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 5A อย่างต่อเนื่อง หากกระแสไฟฟ้าเกิน 5A จำเป็นต้องมีการกระจายความร้อนเพิ่มเติมมิฉะนั้นเอาต์พุตป้องกันความร้อนสูงเกินไปจะเกิดขึ้น 7.แรงดันไฟฟ้าที่แนะนำสำหรับการใช้งานต่ำกว่า 24V หากแรงดันไฟฟ้าไม่เสถียรมากและแรงดันไฟฟ้าสูงสุดเกิน 25V จะทำให้การป้องกันแรงดันไฟฟ้าเกินภายในของชิป สำหรับการทำงานที่มั่นคงขอบบางอันควรถูกทิ้งไว้อย่างเหมาะสม 8.เมื่อพบปัญหาระหว่างการใช้งานโปรดติดต่อฝ่ายบริการลูกค้าต้องร่วมมือกับพวกเขาเพื่อให้รูปภาพสายไฟวิดีโอ ฯลฯ ไม่สามารถยอมรับได้ที่จะให้ข้อมูลข้อความเท่านั้น
