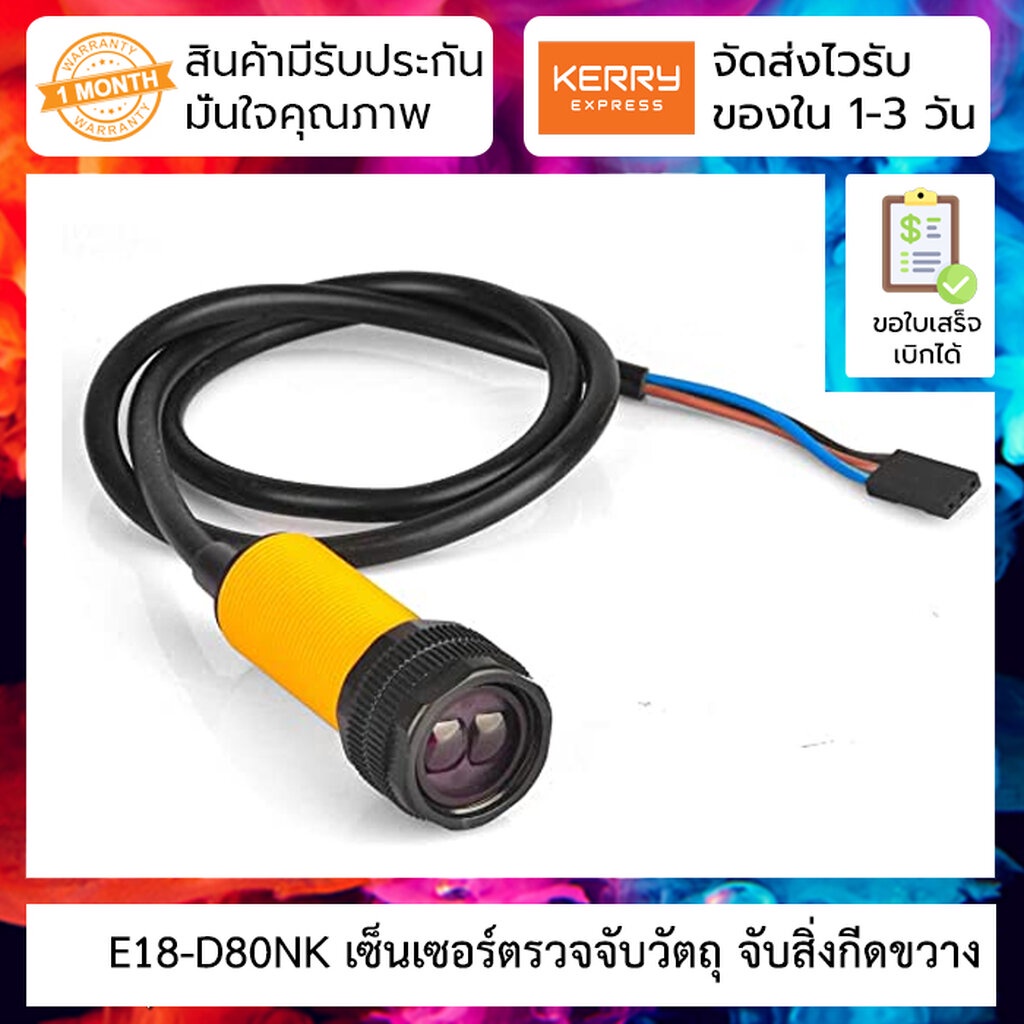

E18-D80NK เซ็นเซอร์ตรวจจับวัตถุ จับสิ่งกีดขวาง Infrared photoelectric switch Sensor พร้อมหัว Dupont ( เจอวัตถุ = OFF )

เซ็นเซอร์ตรวจจับวัตถุ จับสิ่งกีดขวาง Infrared photoelectric switch Sensor E18-D80NK เป็นเซนเซอร์ที่ใช้หลักการยิงแสงอินฟาเรดออกไป หากมีวัตถุขวางจะมีการสะท้อนกลับมาเพื่อใช้แทนสวิทช์เซนเซอร์ว่าขณะนี้มีสิ่งกีดขวาง หรือวัตถุอยู่หน้าเซนเซอร์หรือไม่ ซึ่งระยะทำการอยู่ที่ 3-80cm โดยใช้ไฟเลี้ยงแค่ 5v จาก arduino ได้ทันที ซึ่งให้ค่าออกมาเป็นสัญญาณ on-off โดย off คือมีสิ่งกีดขวาง, on คือไม่มีสิ่งกีดขวาง สามารถนำไปใช้งานกับหุ่นยนต์หลบสิ่งกีดขวางหรืองาน automation เช่นไลน์การผลิตต่างๆเป็นต้น Pin Definitions: น้ำตาล---- Vcc (5v) น้ำเงิน---- Ground ดำ---- Signal (digital) E18-D80NK Uno Board Black D2 Brown VCC Blue GND ตัวอย่างโค้ด const int e18Pin = 2; int statusVal = 0; void setup() { // put your setup code here, to run once: pinMode(e18Pin,INPUT_PULLUP); Serial.begin(9600); } void loop() { // put your main code here, to run repeatedly: statusVal = digitalRead(e18Pin); if(statusVal == LOW){ Serial.println("Collision Detected."); }else{ Serial.println("No Collision Detected."); } } Applications: 1. Automatic production line of goods counting equipment 2. Multi-function reminder 3. Take the maze robot Electrical Characteristics: Sensing range: 3-80cm Sensing object: Translucency, opaque Supply voltage: DC5V Output operation: 5v (OFF), 0v (ON) Output: DC three-wire system Technical Parameters: 1. Output Current DC / SCR / Relay Output: 100mA / 5V power supply 2. Current consumption DC 25mA 3. ความเร็วในการตอบสนอง 2ms 4. Pointing angle: 15 , the effective distance 3-80 CM adjustable 5. Detection of objects: transparent or opaque body 6. Working temperature: -25C ~ +55 C 7. Standard detection object: the following incandescent 3000LX below 10000LX sunlight 8. Housing material: plastic Size: Diameter: 18MM Sensor length: 45MM Lead Length: 45CM
