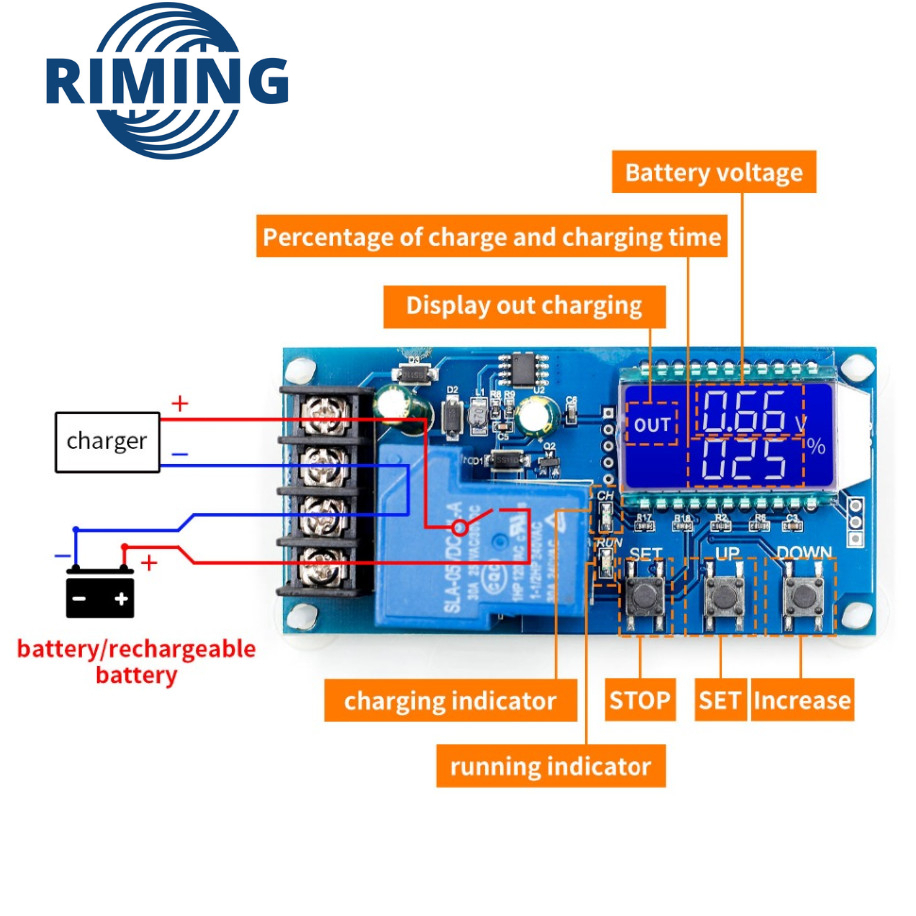

XY-10A XY-30A แผงควบคุมการชาร์จแบตเตอรี่พลังงานแสงอาทิตย์ตะกั่วกรด 6-60V 30A 10A พร้อมระบบป้องกันและสวิตช์ตั้งเวลา สำหรับแบตเตอรี่ 12V 24V 36V 48V

จุดเด่นของโมดูลโมดูล: รองรับแบตเตอรี่ตะกั่วกรดและแบตเตอรี่ทำหน้าที่ช่วงแรงดันไฟฟ้า: 6V ~ 60V; การแสดงแรงดันไฟฟ้าเปอร์เซ็นต์ของแบตเตอรี่การชาร์จในเวลาเดียวกันผ่าน LCD; ฟังก์ชั่นนี้มีประสิทธิภาพมากตระหนักถึงการควบคุมการชาร์จอัตโนมัติเวลาในการชาร์จการควบคุมยังอาจตั้งค่าและอัปโหลดพารามิเตอร์ที่เกี่ยวข้องผ่านพอร์ตอนุกรม คำอธิบายฟังก์ชันฟังก์ชันฟังก์ชันฟังก์ชันฟังก์ชัน: 1. ฟังก์ชั่นควบคุมการชาร์จอัตโนมัติ: โดยการตั้งค่าโวลต์ - HI:'up' โวลต์ - LI:'dn'; เมื่อแรงดันแบตเตอรี่ต่ำกว่าโวลต์ - LI:'dn' สายรีเลย์เครื่องชาร์จจะเริ่มชาร์จแบตเตอรี่เมื่อแรงดันแบตเตอรี่สูงถึงโวลต์ -การเชื่อมต่อรีเลย์จะถูกตัดการเชื่อมต่อและประจุอัตโนมัติจะเสร็จสมบูรณ์หนึ่งครั้ง 2. ฟังก์ชั่นควบคุมเวลาในการชาร์จ: วิธีการเปิดฟังก์ชั่นควบคุมเวลา? หลังจากเข้าสู่ชุดพารามิเตอร์แล้วให้ตั้งค่าพารามิเตอร์ op ไม่เป็นศูนย์จากนั้นเปิดฟังก์ชันควบคุมเวลาพารามิเตอร์เริ่มต้นของ op คือ: -:--h ค่าเริ่มต้นจะไม่เปิดฟังก์ชันควบคุมเวลา หลังจากเปิดฟังก์ชั่นควบคุมเวลา (OP ไม่ใช่ศูนย์) เมื่อแรงดันแบตเตอรี่คือโวลต์ - LI'dn ที่ต่ำกว่าเครื่องชาร์จเริ่มชาร์จแบตเตอรี่ระบบก็เริ่มนาฬิกา ในระหว่างเวลาแบตเตอรี่ แรงดันไฟฟ้า โวลต์ - HI'UP' ถอดการเชื่อมต่อรีเลย์ หากเวลา OP สูงขึ้นแรงดันแบตเตอรี่ยังคงต่ำลง - LI'dn' รีเลย์จะช่วยให้การนำปิดฟังก์ชันควบคุมเวลาในการชาร์จโดยอัตโนมัติและกะพริบ การแจ้งเตือนผู้ใช้การตั้งค่าพารามิเตอร์เวลาไม่มีเหตุผล กดปุ่มใดก็ได้เพื่อหยุดการกระพริบ รูปแบบเวลา: 00:59 (00 น. สำหรับนาที) เวลาสูงสุดคือ 99:59 ซึ่งคือ 100 ชั่วโมงหมายเหตุ: รูปแบบเวลา: 00:59 (00 น. สำหรับชั่วโมง 59 นาที) เวลาสูงสุดคือ 99:59 น. ซึ่งคือ 100 ชั่วโมง 3. ฟังก์ชันอัปโหลดข้อมูลซีเรียลและการตั้งค่าพารามิเตอร์: ระบบรองรับการอัปโหลดข้อมูล UART และการตั้งค่าพารามิเตอร์ UART:115200,8,1 Cmd Func ซีเอ็มดี Func เปิดใช้งานรีเลย์บนรีเลย์เพื่อเปิดใช้งาน ปิดรีเลย์ปิดการใช้งานเพื่อเปิด เริ่มอัปโหลดข้อมูล หยุดการอัปโหลดข้อมูลหยุด อ่านอ่านการตั้งค่าพาราม ตัวเรือน:'dn' dw10.0 ชุดโวลต์ - LI:'dn' ใช้สำหรับปรับโวลต์-ไฮ:'up' ถึง 20.0 ตั้งค่าโวลต์-ไฮ:'UP' เวลาในการชาร์จ OP 00:00 หยุดชาร์จ xx:xx ตั้งเวลาในการชาร์จ OP 00:00 หยุดเวลาในการชาร์จ รูปแบบข้อความอัปโหลดข้อมูล: แรงดันแบตเตอรี่ + เปอร์เซ็นต์แบตเตอรี่ + สถานะการชาร์จ 12.0V, 020%, 00:10, OP การตั้งค่าพารามิเตอร์: พารามิเตอร์ การกดปุ่ม SET ค้างไว้เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่า สลับพารามิเตอร์ที่คุณต้องการตั้งค่าโดยการกดสั้น ๆ SET; หลังจากการเลือกพารามิเตอร์สามารถตั้งค่าได้ด้วยปุ่ม UP / DOWN เพื่อรองรับการกดสั้น ๆ การกดแบบยาว (เพิ่มขึ้นอย่างรวดเร็วหรือลดลง) หากต้องการตั้งค่าพารามิเตอร์อื่น ๆ ให้ทำซ้ำขั้นตอน b, c) เมื่อตั้งค่าพารามิเตอร์ทั้งหมดแล้ว ให้กดปุ่มตั้งค่าแบบยาวเพื่อออกจากและบันทึก คำอธิบาย: ฟังก์ชันสำคัญ อินเตอร์เฟซการทำงาน (อินเทอร์เฟซหลัก): กดปุ่ม set สั้น ๆ เพื่อแสดงชุดพารามิเตอร์ปัจจุบัน กดปุ่ม UP สั้น ๆ สลับเปอร์เซ็นต์การแสดงประจุและเวลาในการชาร์จ กดปุ่มลงสั้น ๆ สั้น ๆ เลือกเปิด / ปิดรีเลย์หากสามารถปิดรีเลย์ได้จะแสดง'ปิด' เพื่อเป็นการแจ้งเตือน การกดปุ่ม UP ค้างไว้ให้สลับสถานะพลังงานต่ำ เปิดเครื่อง: ไม่มีการทำงานภายใน 10 นาทีปิดไฟแบ็คไลท์ การปิดแบ็คไลท์: ไฟแบ็คไลท์สว่างตลอดเวลา ปุ่มกด SET แบบยาวใส่การตั้งค่าพารามิเตอร์ การคำนวณเปอร์เซ็นต์แรงดันไฟฟ้า: เปอร์เซ็นต์แรงดันไฟฟ้าของแบตเตอรี่ / (โวลต์ - ไล) คุณสมบัติเพิ่มเติม ฟังก์ชั่นบันทึกเวลาในการชาร์จ: ไม่เปิดการควบคุมเวลาในการชาร์จผลิตภัณฑ์จะบันทึกเต็มเวลาเมื่ออินเทอร์เฟซแสดงเวลาเข้าแสดงผลกระพริบเวลาในการชาร์จจากนั้นออกจากอินเทอร์เฟซแสดงเวลาหรือการชาร์จครั้งต่อไปเพื่อ การเปิดเผย (การนำรีเลย์) เมื่อว่างเปล่า การตรวจจับพารามิเตอร์อัตโนมัติ: เมื่อตั้งค่าพารามิเตอร์แล้วให้ออกจากระบบหาก volt-LI dn volt-HI UP ระบบจะกะพริบแสดง "ERR" เพื่อเตือนความจำ การตรวจจับการเข้าถึงแบตเตอรี่: ผลิตภัณฑ์นี้ติดกับแบตเตอรี่หากไม่ได้เชื่อมต่อกับแบตเตอรี่ระบบจะแสดงในดาวน์ลิงค์ "NbE" เพื่อเป็นการแจ้งเตือน การวิเคราะห์ความล้มเหลวร่วมกันของการวิเคราะห์ความล้มเหลว คำถามที่พบบ่อย: เหมาะสำหรับการใช้งานระดับ V หรือไม่? โมดูลนี้มีแรงดันไฟฟ้า v เท่าไหร่? A: ส่วนนี้เหมาะสำหรับ 6V ขั้นต่ำช่วงแรงดันไฟฟ้า 60V สูงสุดระดับการใช้จ่ายสูงสุด 48V เนื่องจากแบตเตอรี่ 48V เต็มไปด้วยไฟฟ้าใน 60V และมีไข้สูงหากแบตเตอรี่ของคุณสูงขึ้น กรุณาเลือกส่วนอื่น ๆ Q: พลังของเครื่องใช้ไฟฟ้าที่ตามมา snapped! ไฟกระพริบ LED? ตอบ: เนื่องจากกระแสไฟชาร์จของคุณมีขนาดใหญ่เกินไปหรือความจุแบตเตอรี่เล็กเกินไปที่จะทำให้พลังงานเข้าถึงขีด จำกัด แรงดันไฟฟ้ารีเลย์ตัดการเชื่อมต่อแรงดันไฟฟ้าและลงไปที่ส่วนล่างอย่างรวดเร็ว ในขณะนี้คุณต้องการลดกระแสไฟชาร์จเท่านั้นโดยปกติกระแสไฟสำหรับชาร์จจะเป็นความจุของแบตเตอรี่ 1 ถึง 1.5 มาก เช่นกระแสไฟชาร์จแบตเตอรี่ 20AH โดยทั่วไปประมาณ 2-3a! การชาร์จกระแสไฟฟ้าขนาดใหญ่จะทำให้เกิดไข้สูงอายุชุดกลองและแม้แต่การระเบิด! ถาม: โหมดควบคุมอะไร? ฉันสามารถหมุนเวียนประจุโดยอัตโนมัติได้หรือไม่? ค่ะ ชาร์จด้านข้างได้มั้ยคะ แล้วฉันสามารถจำกัดการไหลได้ไหม ตอบ: นี่คือการควบคุมแรงดันไฟฟ้าตัวอย่างเช่นตั้งค่าขีด จำกัด แรงดันไฟฟ้า 12.0V แรงดันไฟฟ้าสูงสุด 14.5V การชาร์จแรงดันไฟฟ้าเป็น 14.5V ค่านี้ในการปิดเครื่องแรงดันไฟฟ้าลงไปที่รีเลย์ 12.0V ปิดและเริ่มชาร์จ สามารถ
